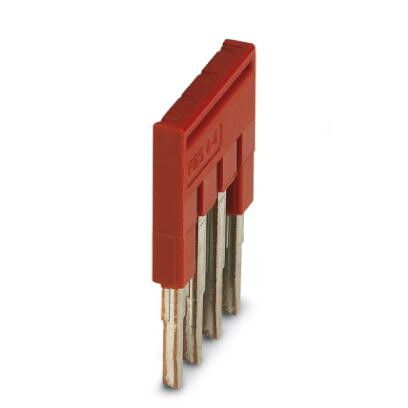

Перемычка FBS 4-4 | 3030132 Phoenix Contact

Перемычка FBS 4-4 от Phoenix Contact - это надёжный соединительный элемент для быстрого и безопасного соединения контактов в клеммных блоках серии FBS. Артикул 3030132 предназначен для установки в системах управления и распределения электроэнергии, где требуется минимизация времени на монтаж и высокая механическая устойчивость.

Назначение и область применения

Перемычка FBS 4-4 используется для создания электрического соединения между соседними контактными точками в клеммных блоках серии FBS. Она позволяет заменить провода между выводами, снижая количество лишних соединений и повышая надёжность цепи. Применяется в панелях управления, автоматических системах, промышленной автоматизации и распределительных щитах.

Технические характеристики

• Тип: перемычка для клеммных блоков FBS
• Количество контактов: 4
• Шаг контактов: 5,0 мм
• Максимальный ток: 12 А (при температуре +40 C)
• Рабочее напряжение: до 400 В переменного тока
• Материал корпуса: полиамид PA6.6, самозатухающий
• Материал контактов: медный сплав с никелевым покрытием

Совместимость и монтаж

Перемычка FBS 4-4 совместима исключительно с клеммными блоками серии FBS от Phoenix Contact. Устанавливается путём вставки в соответствующие гнёзда клеммы - фиксация происходит за счёт механического зажима. Для правильного монтажа необходимо точно выровнять перемычку по направляющим и равномерно вдавить её до характерного щелчка. Не используйте силовые инструменты - избыточное усилие может повредить контакты.

Безопасность и стандарты

Перемычка FBS 4-4 соответствует требованиям IEC 60947-7-1 и имеет сертификацию UL/CSA. Материалы корпуса соответствуют нормам UL94 V-0 по горючести. Напряжение и ток рассчитаны с запасом для работы в условиях промышленной среды.

Преимущества

• Ускоряет сборку панели - вместо нескольких проводов одна перемычка
• Исключает риск перепутывания проводов при обслуживании
• Высокая механическая прочность - не выпадает при вибрациях
• Цветовая маркировка контактов обеспечивает визуальный контроль целостности соединения

Ограничения применения

• Не предназначена для использования вне клеммных блоков FBS - несовместима с другими сериями (например, TB, KF, STB)
• Не рекомендуется применять в цепях с импульсным током выше 12 А
• Запрещено использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов
• Не подлежит ремонту - при повреждении требует замены

Примеры использования

• Соединение выходов реле в распределительном щите
• Обходная цепь в системе управления конвейера
• Подключение входов PLC в группе дискретных сигналов
• Формирование шины питания в модульной клеммной колонке

Практические советы

• Перед установкой проверьте, что клемма полностью освобождена от предыдущих перемычек - остатки металла могут вызвать КЗ
• При использовании нескольких перемычек FBS 4-4 в одной секции следите за порядком номеров контактов - они должны быть последовательными
• Артикул 3030132 можно легко отличить по чёрному цвету корпуса - другие варианты (например, FBS 4-8) имеют другую длину и шаг
• Храните перемычку FBS 4-4 в оригинальной упаковке - она защищает контакты от окисления и деформации
