Перемычка FBS 2-5 | 3030161 Phoenix Contact

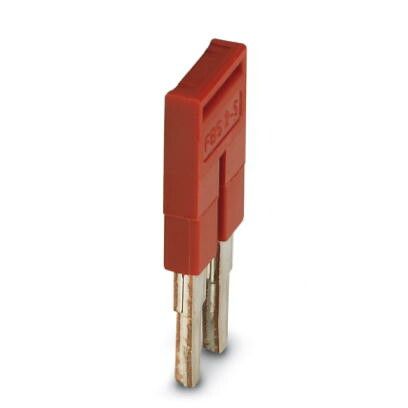

Перемычка штекерная FBS 2-5 от Phoenix Contact — это изолированный поперечный соединитель для быстрого и надёжного шунтирования двух соседних клемм в DIN-рейке. Артикул 3030161 подходит для сборки распределительных щитов, где требуется минимизация проводки между контактами.

Назначение и область применения

Перемычка штекерная FBS 2-5 используется для создания электрического соединения между двумя соседними клеммами в клеммниках серии FBS. Применяется в автоматизированных системах управления, силовых цепях и распределительных устройствах на DIN-рейке. Подходит для работы с устройствами, требующими параллельного подключения фаз, нулей или сигналов управления — например, в реле, предохранителях, контакторах.

Технические характеристики

• Номинальный ток: 24 А — выдерживает нагрузки до этого значения без перегрева;
• Размер модуля: 5,2 мм — соответствует шагу клеммных рядов стандарта FBS;
• Количество шунтированных клемм: 2 — соединяет только две соседние точки;
• Изоляция: да — корпус выполнен из изолирующего материала, исключающий риск замыкания на соседние клеммы;
• Цвет: красный — визуально отличает перемычку от других типов, упрощает диагностику;
• Способ монтажа: втычной — вставляется в клемму без инструментов, защёлкивается фиксатором.

Совместимость и монтаж

Перемычка штекерная FBS 2-5 совместима только с клеммниками серии FBS от Phoenix Contact. Устанавливается путём введения в два соседних гнезда клеммы до характерного щелчка. Не требует зажима винтами или пайки. Для демонтажа достаточно слегка потянуть за край. Критично соблюдать правильную ориентацию — перемычка вставляется строго поперечно, не продольно. Нельзя использовать с другими сериями клемм (например, TB, KF, STB), даже если размер кажется аналогичным — разница в форме контактов может повредить клемму или вызвать плохой контакт.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями IEC 60947-7-1 для компонентов коммутационных устройств. Материалы устойчивы к нагреву до температур, возникающих при работе с номинальным током 24 А. Изоляция обеспечивает безопасное расстояние между фазами, что снижает риск пробоя. Соответствует нормам безопасности для электроустановок в промышленных условиях.

Преимущества

• Ускоряет сборку щита — вместо провода можно установить одну перемычку;
• Меньше точек соединения — снижает вероятность окисления и нагрева;
• Защита от случайного касания — изолированный корпус исключает поражение током при обслуживании;
• Легко проверяется визуально — яркий красный цвет сразу указывает на наличие соединения;
• Не требует инструментов — монтаж и демонтаж выполняются руками.

Ограничения применения

• Подходит только для двух клемм — нельзя использовать для трёх и более точек;
• Не предназначена для переменного тока выше 24 А — превышение может привести к оплавлению;
• Не работает с клеммами других производителей — даже при совпадении размера;
• Не рекомендовано применение во взрывоопасных средах без дополнительной защиты;
• Не следует использовать в местах с постоянными механическими вибрациями без дополнительной фиксации кабелей — возможна самопроизвольная вытяжка.

Примеры использования

• Шунтирование входных клемм нескольких реле в одном ряду для одновременного включения;
• Объединение нулевых проводников в распределительном щите;
• Создание обходного пути для сигнала управления между смежными клеммами PLC;
• Замена перемычек из провода в старых щитах для повышения надёжности и эстетики.

Практические советы

• Перед установкой убедитесь, что клемма FBS находится в рабочем положении — не закрыта крышкой или не заблокирована;
• Проверьте, чтобы вставленная перемычка плотно села — если она болтается, возможно, клемма не того типа;
• Для больших проектов используйте цветовые коды: красные — для питания, другие цвета — для сигналов (если доступны);
• Артикул 3030161 — это именно 2-контактная модель; если нужна 3-контактная — выбирайте FBS 3-5;
• Храните перемычки в оригинальной упаковке — они хрупкие и легко деформируются при давлении.
