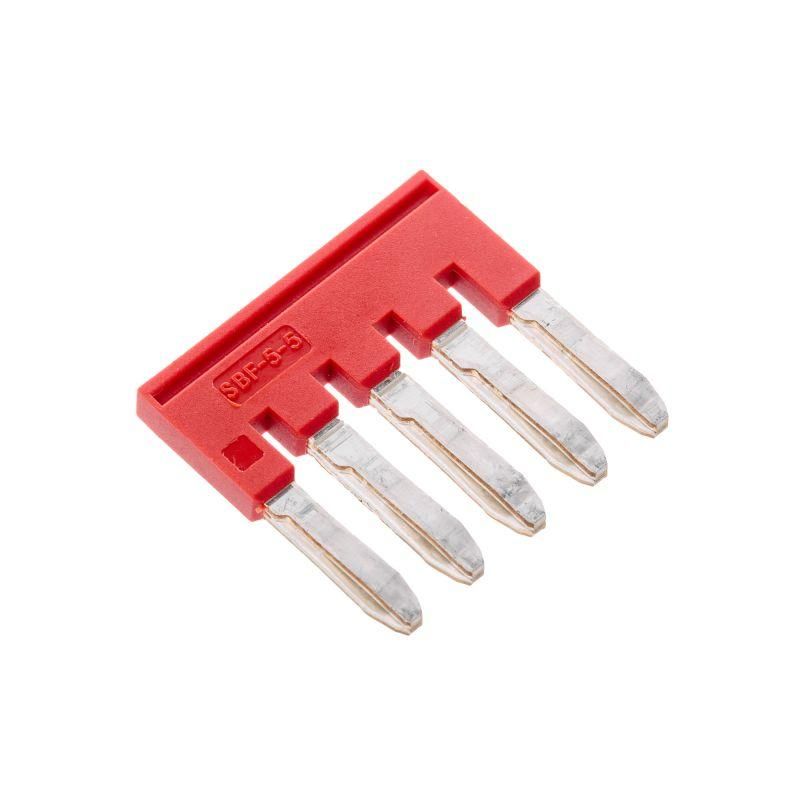

Перемычка вставная для клеммы на 2.5 кв.мм, 5-и полюсная - SBF-5-5 ДКС

Перемычка вставная для клемм на 2.5 кв.мм, 5-полюсная от DKC (ДКС), артикул sbf-5-5, обеспечивает быстрое соединение нескольких клемм в одной цепи. Подходит для монтажа в распределительных щитах с винтовыми или push-in клеммами, рассчитана на работу с проводами сечением 2,5 мм2.

Назначение и область применения

Эта перемычка используется для создания последовательного соединения между несколькими клеммами без прокладки отдельных проводов. Применяется в силовых и управляющих цепях, где требуется равномерное распределение тока - например, при подключении автоматических выключателей, контакторов, тепловых реле или датчиков. Особенно удобна при сборке щитов с плотным расположением устройств.

Технические характеристики

• Способ монтажа: втычной - вставляется прямо в клеммы без инструментов
• Количество полюсов: 5
• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В
• Сечение провода: 2,5 мм2 (соответствует стандартному зажиму клемм)
• Шаг полюсов: 5,2 мм
• Размер одного модуля: 24,6 мм
• Материал изоляции: термостойкий пластик, обеспечивающий электроизоляцию
• Цвет: красный - визуальное отличие от других перемычек

Совместимость и монтаж

Перемычка совместима с большинством винтовых и push-in клемм, имеющими шаг 5,2 мм и подходящий зажим для провода 2,5 мм2. Устанавливается просто: вставьте её в нужные клеммы до характерного щелчка. Отдельные полюса можно удалить - за исключением двух крайних, которые служат опорными. Вырезать нужно осторожно, используя бокорезы, чтобы не повредить соседние контакты. После доработки сохраняется целостность изоляции и механическая прочность.

Безопасность и стандарты

Изоляция перемычки соответствует требованиям безопасности для работы при напряжении до 1000 В. Материалы устойчивы к перегреву и не поддерживают горение. Соответствует общепринятым нормам для компонентов внутри распределительных щитов, хотя сертификация по ГОСТ/IEC не указана производителем - рекомендуется проверять соответствие в конкретном проекте.

Преимущества

• Ускоряет монтаж: заменяет 4–5 отдельных перемычек или проводов
• Снижает риск ошибок: единая конструкция исключает путаницу в соединениях
• Легко модифицируется: можно отрезать лишние полюса, сохранив работоспособность
• Стабильный контакт: металлические части обеспечивают низкое переходное сопротивление
• Яркая окраска: красный цвет позволяет легко найти и проверить цепь

Ограничения применения

• Не подходит для клемм с шагом, отличающимся от 5,2 мм
• Запрещено использовать с проводами больше 2,5 мм2 - возможен перегрев и плохой контакт
• Нельзя вырезать крайние полюса - это нарушит фиксацию и может вызвать выпадение
• Не предназначен для частого демонтажа - многократные вставки снижают надёжность контакта
• Не работает с клеммами, не имеющими внутреннего механизма для втычной установки

Примеры использования

• Подключение нескольких автоматов в одном ряду к одному входному фазному проводу
• Объединение выходов тепловых реле в системе управления двигателем
• Создание шины N или PE в щите с использованием клеммных колодок
• Сборка панели управления станком с множеством одинаковых сигналов

Практические советы

• Перед монтажом убедитесь, что все клеммы освобождены от проводов - вставка под нагрузкой недопустима
• Проверяйте глубину посадки: перемычка должна полностью войти, иначе контакт будет нестабильным
• Если вам нужны 3 полюса - берите эту 5-полюсную и отрежьте два средних; не используйте 3-полюсные аналоги, если они не совпадают по шагу
• Храните в оригинальной упаковке - так предотвращаются деформация и потеря элементов
• Для сложных схем сделайте схему подключения перед резкой - проще исправить ошибку на бумаге, чем после монтажа
