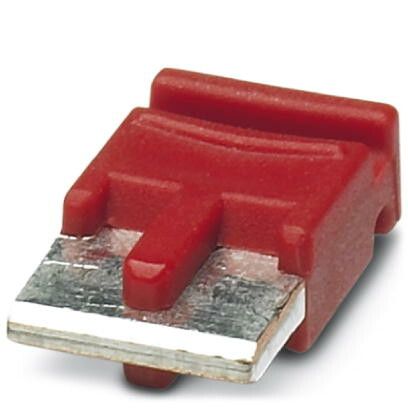

Перемычка FBST 6-PLC RD | 2966236 Phoenix Contact

Перемычка клеммной колодки 6-PLC красная от Phoenix Contact (артикул 2966236) предназначена для соединения двух соседних клемм на одноимённой клеммной колодке, обеспечивая надёжный электрический контакт при токе до 6 А. Применяется в системах управления, автоматизации и распределительных щитах.

Назначение и область применения

Перемычка клеммной колодки 6-PLC красная используется для создания электрической связи между двумя соседними клеммами на клеммных колодках серии 6-PLC. Это позволяет упростить схему подключения, исключить лишние провода и повысить компактность сборки. Подходит для применений в промышленной автоматике, панелях управления, системах сигнализации и других устройствах, где требуется шунтирование контактов.

Технические характеристики

• Номинальный ток: 6 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Количество шунтированных клемм: 2 - соединяет именно две смежные клеммы, не более;
• Цвет: красный - визуально отличает эту перемычку от других, упрощая идентификацию цепей;
• Материал: изоляция - термостойкий пластик, контакты - медный сплав с серебряным покрытием для снижения переходного сопротивления.

Совместимость и монтаж

Перемычка клеммной колодки 6-PLC красная совместима только с клеммными колодками серии 6-PLC от Phoenix Contact. Устанавливается путём вставки в два соседних гнезда клеммника - зажимы должны плотно фиксироваться без усилий. Не используйте её с другими типами колодок (например, 5-PLC или 4-PLC): размеры и шаг контактов различаются. Монтаж выполняется без инструментов - достаточно вставить перемычку руками до характерного щелчка.

Преимущества

• Высокая надёжность контакта благодаря качественным материалам и точному соответствию геометрии клеммника;
• Удобство и скорость монтажа - не требует пайки или болтовых соединений;
• Цветовая маркировка (красный) помогает быстро определить назначение цепи при обслуживании;
• Стандартное исполнение от Phoenix Contact гарантирует долгий срок службы и совместимость с оригинальными компонентами системы.

Ограничения применения

• Не предназначен для работы при токах выше 6 А - превышение вызывает перегрев и повреждение;
• Подходит только для двухшагового шунтирования; нельзя использовать для соединения трёх и более клемм;
• Не рассчитана на использование во взрывоопасных средах или при наличии агрессивных химических веществ;
• Работает только с клеммниками серии 6-PLC - несовместима с аналогичными изделиями других производителей.

Примеры использования

• Шунтирование входных сигналов в PLC-панели для объединения нескольких датчиков в одну логическую цепь;
• Создание параллельных соединений в распределительных коробках на производстве;
• Формирование общего потенциала (земля/нуль) на группе клемм в контроллере;
• Использование в тестовых стендах для быстрого изменения схемы подключения.

Практические советы

• Перед установкой проверьте, что клемма свободна и не находится под напряжением - даже малый ток может повредить перемычку или вызвать замыкание;
• При использовании нескольких перемычек одного типа сохраняйте единый порядок окраски - это ускорит диагностику;
• Если вам нужна перемычка для другого числа клемм - выбирайте другие модели серии 6-PLC, а не адаптируйте эту;
• Запасные экземпляры лучше хранить в оригинальной упаковке - так они не потеряют форму и не запылятся.
