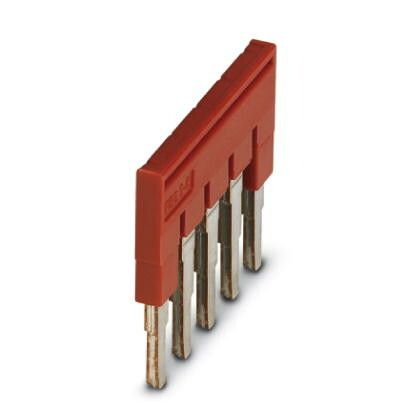

Перемычка клеммная FBS 5-6, 6.2 мм, 32 А, 5 клемм Phoenix Contact 3030349

Перемычка FBS 5-6 от Phoenix Contact - это изолированный поперечный соединитель для быстрого и надёжного шунтирования нескольких клемм в распределительной коробке. Применяется в системах автоматизации, силовой коммутации и управления оборудованием с высокой плотностью установки.

Назначение и область применения

Перемычка FBS 5-6 предназначена для создания электрического соединения между пятью соседними клеммами на DIN-рейке. Используется там, где требуется равномерно распределить ток между несколькими устройствами - например, между реле, предохранителями или входными модулями PLC. Подходит для компактных щитов, где важна скорость сборки и минимизация проводов.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без перегрева;
• Количество шунтированных клемм: 5 - позволяет соединить пять точек за один элемент;
• Размер модуля: 6,2 мм - соответствует стандартному шагу клеммных блоков на DIN-рейке;
• Изоляция: да - корпус выполнен из изолирующего материала, исключающий риск замыкания на соседние фазы или землю;
• Цвет: красный - визуально отличает перемычку от других типов, упрощает диагностику;
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов.

Совместимость и монтаж

Перемычка FBS 5-6 совместима с клеммниками серии FBS от Phoenix Contact, имеющими шаг 6,2 мм. Монтаж выполняется вручную: достаточно вставить её в пять последовательных клемм до характерного щелчка. Убедитесь, что все контакты находятся в одном ряду и не имеют повреждений. Не используйте с клеммами другого шага - это вызовет плохой контакт или деформацию.

Безопасность и стандарты

Перемычка FBS 5-6 соответствует требованиям безопасности IEC 60947-7-1 для коммутационных устройств. Изолированный корпус обеспечивает защиту от случайного прикосновения к токоведущим частям. Номинальный ток 32 А гарантирует безопасную работу в цепях с повышенной нагрузкой.

Преимущества

• Ускоряет сборку щита - вместо пяти отдельных проводов используется одна перемычка;
• Минимизирует риск ошибок при подключении - фиксируется точно в нужном положении;
• Защищённая конструкция снижает вероятность короткого замыкания;
• Легко демонтируется и заменяется при необходимости;
• Яркий цвет помогает быстро определить назначение соединения при обслуживании.

Ограничения применения

• Не применяется в цепях переменного тока выше 32 А - возможен перегрев и выход из строя;
• Не подходит для клемм с шагом более 6,2 мм - не будет плотного контакта;
• Не предназначен для использования вне распределительных щитов или в условиях постоянного механического воздействия;
• Не рекомендуется применять в средах с агрессивными химическими веществами - материал корпуса не рассчитан на такие условия.

Примеры использования

• Шунтирование входных клемм модулей ввода сигнала в ПЛК;
• Объединение выводов нескольких тепловых реле в одной группе;
• Подключение параллельных цепей питания к одному источнику в автоматических линиях;
• Создание общей шины нулевого потенциала в слаботочных схемах.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов окисления - это влияет на качество контакта;
• При использовании в многоканальных системах маркируйте перемычки - особенно если они расположены рядом с другими типами;
• Не перегружайте перемычку FBS 5-6 - даже при 32 А она работает близко к пределу, лучше использовать запас по току;
• Запасайтесь аналогичными перемычками - они часто требуются при расширении системы или замене неисправных модулей.
