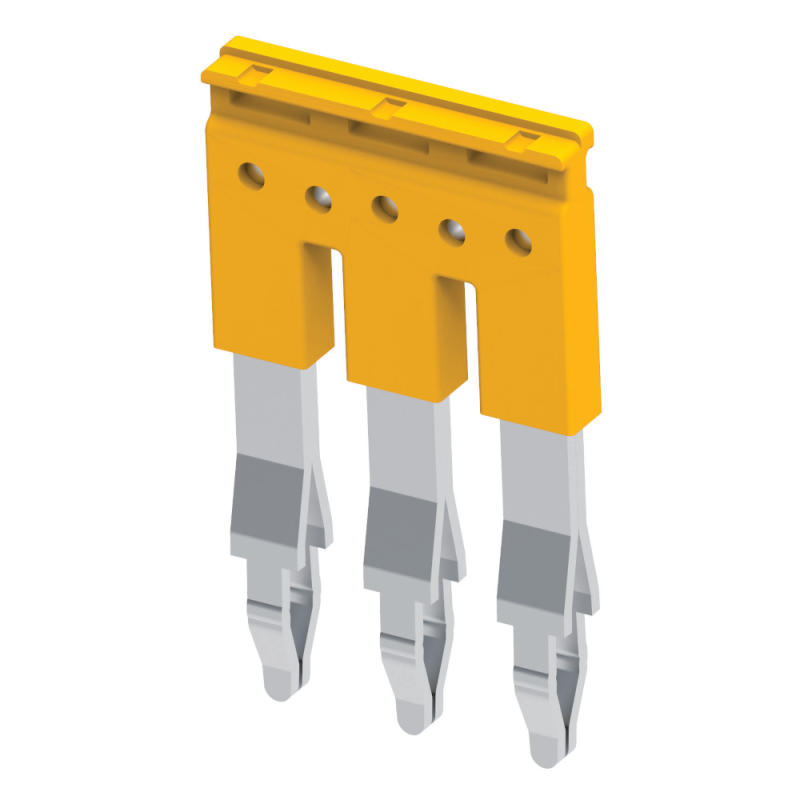

Перемычка гребенчатая 3 полюса OptiClip JX6 для пруж. клемм сечением 6 кв.мм - 289743 КЭАЗ

Перемычка гребенчатая 3 полюса OptiClip JX6 для пружинных клемм сечением 6 кв.мм КЭАЗ - это надёжное решение для быстрого и безопасного соединения нескольких пружинных клемм в распределительном щите. Продукт предназначен для использования в автоматических выключателях и устройствах защиты с клеммами типа OptiClip, обеспечивая равномерную передачу тока между фазами.

Назначение и область применения

Перемычка гребенчатая 3 полюса OptiClip JX6 для пружинных клемм сечением 6 кв.мм КЭАЗ используется для создания параллельных соединений между тремя соседними пружинными клеммами. Подходит для установки в коммутационных аппаратах, таких как автоматические выключатели, УЗО, дифференциальные автоматы с клеммами OptiClip. Часто применяется в силовых щитах жилых, промышленных и коммерческих объектов - например, при группировке нагрузок на освещение, розетки или оборудование.

Технические характеристики

• Тип изделия: гребенчатая перемычка
• Количество полюсов: 3
• Сечение провода: 6 кв.мм
• Номинальный ток: 41 А
• Способ монтажа: втычной - вставляется прямо в клеммы без инструментов
• Материал: медь с оловянным покрытием
• Размер модуля: не определён - совместима с клеммами стандарта DIN 43880/IEC 60947

Совместимость и монтаж

Перемычка гребенчатая 3 полюса OptiClip JX6 для пружинных клемм сечением 6 кв.мм КЭАЗ совместима исключительно с пружинными клеммами серии OptiClip производства КЭАЗ. Не подходит для клемм других брендов (например, ABB, Schneider, Legrand). Для монтажа достаточно вставить перемычку в клеммы до характерного щелчка - контакт формируется за счёт усилия пружины. Отсоединить можно, слегка потянув за корпус. Никаких винтов, отверток или пайки не требуется.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-1 и IEC 60947-2. Медная основа с оловянным покрытием предотвращает окисление и снижает переходное сопротивление. Конструкция рассчитана на работу в температурном диапазоне от -25C до +70C. Соответствует нормам безопасности для электромонтажа в помещениях класса IP20.

Преимущества

• Ускоряет сборку щита - заменяет три отдельных провода
• Обеспечивает одинаковое качество контакта во всех трёх точках
• Не требует инструментов для установки и демонтажа
• Оловянное покрытие улучшает долговечность и устойчивость к коррозии
• Полюса можно удалить - позволяет использовать одну перемычку для двух или одного полюса, если нужна гибкость

Ограничения применения

• Подходит только для клемм OptiClip - не работает с винтовыми, болтовыми или зажимными клеммами других типов
• Не предназначена для работы с сечениями больше 6 кв.мм - перегрузка вызывает нагрев и выход из строя
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации
• Нельзя использовать в цепях переменного тока выше 690 В

Примеры использования

• Соединение трёх автоматов в одной фазе для питания группы розеток
• Объединение выводов УЗО и автоматов в одном ряду щита
• Формирование шины L1/L2/L3 внутри распределительного щита с использованием нескольких перемычек
• Замена медных перемычек в старых щитах на более компактные и надёжные решения

Практические советы

• Перед установкой проверьте, что все клеммы находятся в открытом состоянии - иначе перемычка не войдёт
• Если вам нужны только два полюса - осторожно отломите лишний край. Это не повредит остальную часть
• При сборке щита используйте перемычку того же цвета, что и кабели - так проще визуально отслеживать фазы
• Не допускайте попадания металлической стружки или пыли внутрь клемм - это может нарушить контакт
• Для удобства хранения и транспортировки сохраняйте перемычку в оригинальной упаковке - она легко деформируется
