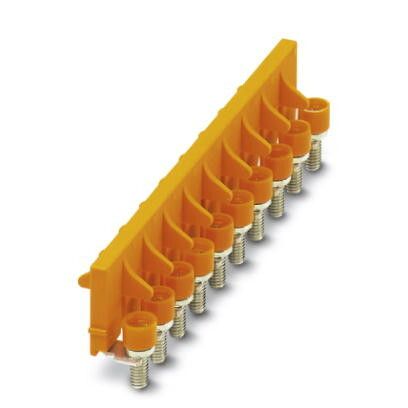

Коммутационные перемычки SB 10-8-T | 3026382 Phoenix Contact

Перемычка коммутационная SB 10-8-T от Phoenix Contact - это надёжный элемент для соединения контактов в клеммных блоках серии SB 10. Применяется в распределительных щитах, автоматике и промышленном оборудовании для упрощения проводки между соседними клеммами.

Назначение и область применения

Перемычка коммутационная SB 10-8-T предназначена для создания электрического соединения между восемью последовательными контактами в клеммниках серии SB 10. Используется там, где требуется равномерное распределение сигнала или питания на несколько точек без прокладки отдельных проводов. Подходит для систем управления, реле, PLC и других устройств, где важна компактность и надёжность соединений.

Технические характеристики

• Количество контактов: 8
• Тип клеммы: совместима с клеммниками серии SB 10
• Максимальный ток: до 12 А (по спецификации серийной системы SB 10)
• Рабочее напряжение: до 400 В переменного тока
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозагасающий поликарбонат, соответствует UL94 V-0

Совместимость и монтаж

Перемычка SB 10-8-T совместима исключительно с клеммными блоками серии SB 10 от Phoenix Contact. Устанавливается путём вставки в гнёзда клеммника - фиксация происходит за счёт механического зажима. Для установки не требуются инструменты: достаточно плотно вставить перемычку до характерного щелчка. Не используйте с другими сериями клемм (например, TB, STB или KF), так как шаг и форма контактов отличаются.

Безопасность и стандарты

• Соответствие требованиям IEC 60947-7-1
• Устойчивость к перегреву: материал изоляции выдерживает температуру до +125 C
• Защита от случайного отключения: жесткая конструкция предотвращает выпадение при вибрации

Преимущества

• Экономия места: заменяет до семи отдельных проводов
• Ускорение сборки: монтаж занимает секунды, не требует пайки или обжима
• Высокая долговечность: металлические контакты устойчивы к окислению
• Цветовая маркировка: корпус имеет чёткий контраст для быстрой идентификации

Ограничения применения

• Не применяется в цепях постоянного тока выше 48 В - риск возникновения дуги
• Запрещено использовать в условиях повышенной влажности без защиты IP - перемычка не герметична
• Не рекомендуется для частых демонтажей: многократное извлечение снижает надёжность контакта
• Подходит только для клемм с шагом 5,0 мм - несовместима с другими типами клеммников

Примеры использования

• Объединение входов нескольких датчиков в одном модуле PLC
• Распределение напряжения питания на группу реле в шкафу управления
• Создание общего заземления для нескольких клемм в распределительной коробке
• Формирование цепей контрольных сигналов в системах автономного освещения

Практические советы

• Перед установкой проверьте, что все клеммы в ряду свободны и не имеют повреждённых контактов
• Убедитесь, что шаг клемм составляет точно 5,0 мм - отклонение даже на 0,1 мм может помешать установке
• Для удобства обслуживания используйте перемычки SB 10-8-T только в участках, которые редко меняются
• Храните запасные перемычки в оригинальной упаковке - они хрупкие и легко деформируются при давлении
• Артикул 3026382 - это официальный номер от Phoenix Contact; при закупке указывайте именно его, чтобы избежать аналогов с неверным шагом
