Коммутационные перемычки SB 3-8-T | 3026492 Phoenix Contact

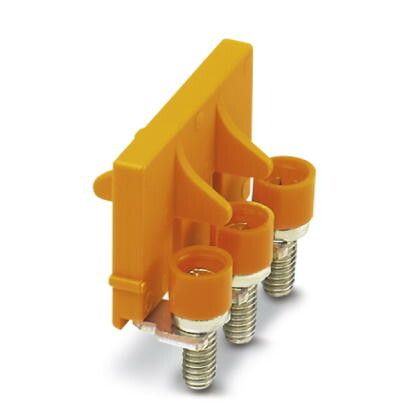

Перемычка коммутационная SB 3-8-T от Phoenix Contact — это изолированный поперечный соединитель для быстрого и надёжного шунтирования трёх клемм в компактных распределительных устройствах. Артикул 3026492 подходит для монтажа в DIN-рейку и используется там, где требуется минимизировать количество проводов между соседними контактами.

Назначение и область применения

Перемычка коммутационная SB 3-8-T предназначена для создания электрического соединения между тремя соседними клеммами на коммутационных устройствах, таких как клеммники, реле или автоматические выключатели. Она исключает необходимость прокладывать отдельные провода между этими точками, упрощая сборку и снижая риск ошибок при монтаже. Применяется в панелях управления, системах автоматизации, промышленном оборудовании и распределительных щитах.

Технические характеристики

• Исполнение: поперечный соединитель — обеспечивает соединение клемм по горизонтали, параллельно рейке
• Изоляция: да — корпус выполнен из изолирующего материала, предотвращает случайное замыкание на соседние контакты
• Способ монтажа: втычной — просто вставляется в клеммы без инструментов
• Размер модуля: 8,2 мм — соответствует шагу стандартных клеммных рядов, совместим с большинством устройств Phoenix Contact
• Количество шунтированных клемм: 3 — позволяет соединить три последовательных точки
• Цвет: оранжевый — визуально отличается от других типов перемычек, упрощает идентификацию

Совместимость и монтаж

Перемычка SB 3-8-T совместима с клеммниками серии TB, TS, STB и другими, имеющими шаг 8,2 мм и стандартную форму гнезд. Монтаж выполняется вручную: достаточно вставить перемычку до характерного щелчка. Убедитесь, что клеммы находятся в одном уровне и не имеют повреждений. Перемычка не требует затяжки, но её нельзя использовать на клеммах с напряжением выше допустимого для конкретного клеммника — проверьте паспорт оборудования.

Безопасность и стандарты

Произведена в соответствии с требованиями безопасности для электрооборудования. Изоляционные материалы соответствуют нормам UL 94 V-0. Напряжение и ток, которые может выдерживать перемычка, определяются характеристиками того клеммника, в который она установлена — сама перемычка не имеет собственных рейтингов по току/напряжению.

Преимущества

• Ускоряет сборку — вместо трёх проводов один элемент
• Минимизирует риск перепутать фазы или заземление
• Защищённая изоляция снижает вероятность КЗ при близком расположении клемм
• Легко демонтируется — можно вынуть пальцами без инструментов
• Яркий цвет помогает быстро найти нужную перемычку среди множества аналогичных

Ограничения применения

• Не применяется на клеммах с шагом больше или меньше 8,2 мм
• Не подходит для цепей с высокой частотой или импульсными нагрузками — возможна индуктивность перехода
• Не рекомендуется для внешних или агрессивных сред — не имеет защиты IP
• Не предназначен для многократного переустановления — после нескольких извлечений может потерять плотность посадки

Примеры использования

• Шунтирование входов трёх реле в панели управления станка
• Объединение фаз L1, L2, L3 на клеммнике питания вводного автомата
• Подключение сигнала “готов” от трёх датчиков к одному входу контроллера
• Создание общего потенциала в распределительной коробке

Практические советы

• Выбирая перемычку, всегда сверьте шаг клемм — 8,2 мм — с данными вашего клеммника
• Проверяйте, чтобы все три клеммы были свободны и не закреплены проводами — иначе перемычка не войдёт
• Не используйте силу при вставке — если не входит легко, возможно, неверный тип или повреждены гнёзда
• Храните в оригинальной упаковке — оранжевые перемычки часто путают с другими цветами (например, красными для двухклеммных)
• Для сложных схем сделайте схему подключения — так проще будет потом обслуживать систему
