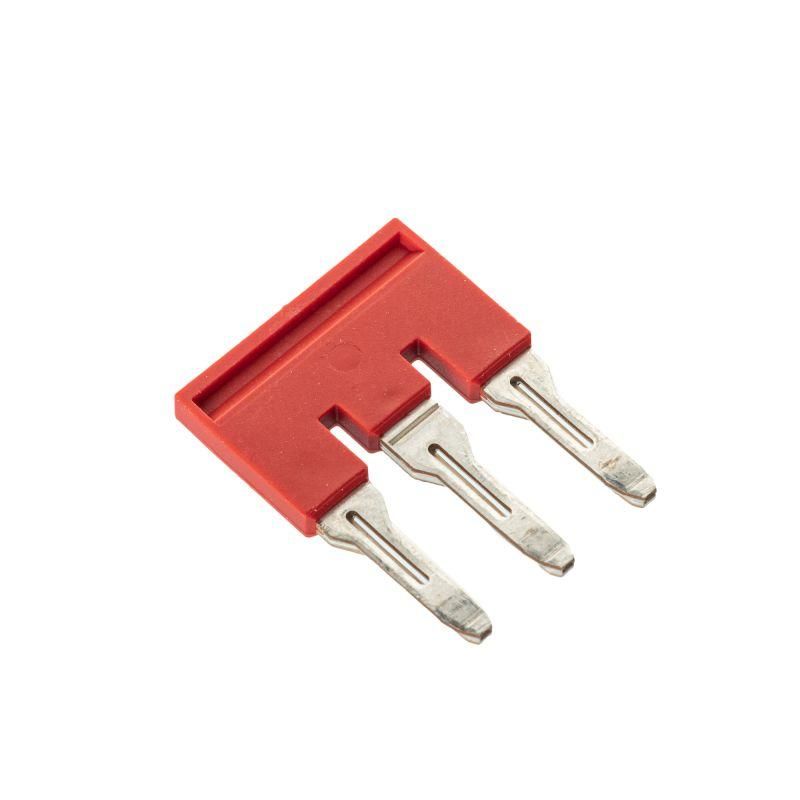

Перемычка вставная для клеммы на 6 кв.мм, 3-х полюсная - SBF-3-8 ДКС

Перемычка вставная для клемм на 6 кв.мм, 3-х полюсная от DKC (ДКС), артикул sbf-3-8, предназначена для надёжного соединения трёх клемм в одной цепи. Медная перемычка с втычным монтажом и винтовым креплением используется там, где требуется компактное и безопасное распределение тока между соседними контактами.

Назначение и область применения

Эта перемычка применяется для создания последовательного соединения между тремя клеммными зажимами в одном ряду. Подходит для коммутации силовых и сигнальных цепей в распределительных щитах, пультах управления, автоматических системах. Часто встречается в промышленном оборудовании: станках, конвейерах, системах автоматизации, где важна надёжность и минимизация числа соединений.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 41 А
• Номинальное напряжение: 1000 В
• Материал: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву
• Тип изоляции: да - корпус изолирован, исключает случайные замыкания
• Тип крепления: винтовое - фиксируется в клеммах с помощью зажимных винтов
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов
• Размер модуля: 22,9 мм - соответствует стандартному шагу DIN-рейки
• Диапазон рабочих температур: от –40 C до +80 C - работает в суровых условиях
• Цвет: красный - визуально выделяет группу соединённых полюсов

Совместимость и монтаж

Перемычка совместима с клеммами DKC, имеющими шаг 22,9 мм и подходящий размер отверстия для захода штыря. Устанавливается путём вставки в три смежные клеммы - после этого каждый полюс затягивается винтом. Для правильного монтажа убедитесь, что провода в клеммах имеют сечение до 6 мм2. Перемычка не требует дополнительного крепления - она механически фиксируется в клемме при затяжке винта.

Безопасность и стандарты

Изделие выполнено с изоляцией, предотвращающей доступ к токоведущим частям. Соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 1000 В позволяет применять её в высоковольтных цепях, однако использование вне условий, указанных в документации производителя, запрещено.

Преимущества

• Уменьшает количество проводов в щите - вместо трёх отдельных перемычек одна гребенчатая
• Высокая надёжность контакта благодаря медной основе и точному подбору габаритов
• Легкий визуальный контроль - красный цвет сразу показывает связанные полюса
• Не требует сверления, пайки или дополнительных элементов
• Стабильно работает при перепадах температур

Ограничения применения

• Подходит только для клемм с шагом 22,9 мм - не совместима с другими типами (например, 5,08 мм или 10 мм)
• Не предназначен для многожильных проводов сечением более 6 мм2 - возможен плохой контакт
• Запрещено использовать в средах с постоянным воздействием химически активных веществ или масел - материал изоляции не рассчитан на такие условия
• Не следует применять в цепях переменного тока выше 1000 В - риск пробоя изоляции

Примеры использования

• Соединение трёх входных фаз в распределительном щите промышленного станка
• Объединение выходов трёх термореле в системе управления климатом
• Распределение питания по трём клеммам в устройстве аварийной световой сигнализации
• Формирование группы заземления в щите управления насосной установкой

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не повреждены - деформированные отверстия снижают надёжность контакта
• Не используйте перемычку как опору для веса проводов - нагрузка должна передаваться через клемму, а не через саму перемычку
• При необходимости замены - открутите винты, затем осторожно потяните перемычку вверх; не ломайте и не изгибайте её
• Для удобства обслуживания рекомендуется помечать участки, куда установлены перемычки - особенно если они используются в сложных схемах
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт вызывает нагрев, слишком сильная затяжка - повреждает клемму
