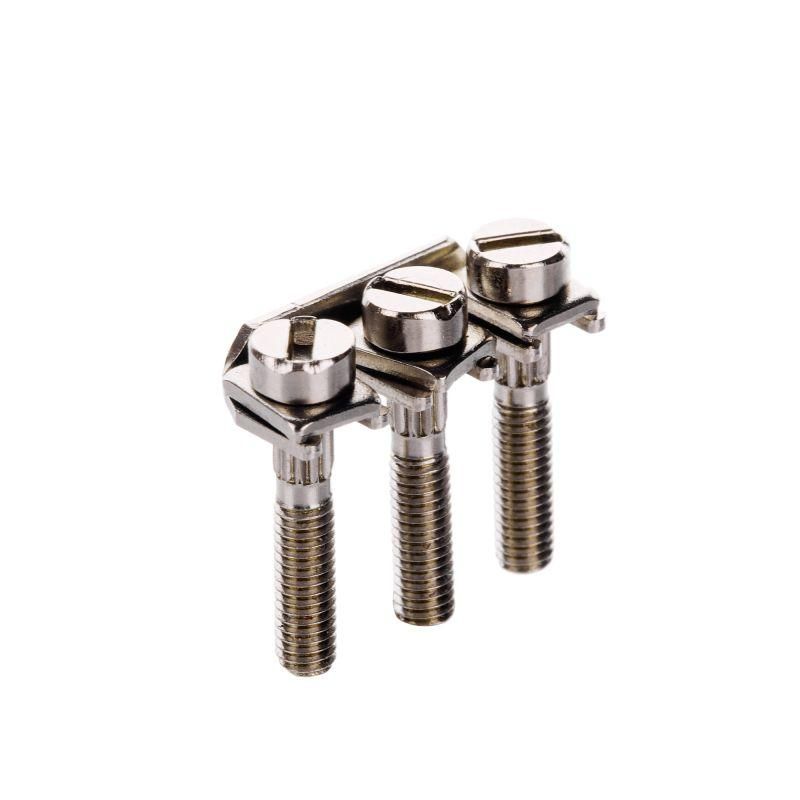

Перемычка стационарная винтовая для клеммы TUR-6-RTK-S, 3-х полюсная - BF-3-RTKS-S ДКС

Перемычка стационарная винтовая, 3-х полюсная от DKC (ДКС), артикул bf-3-rtks-s, предназначена для надежного электрического соединения между тремя соседними клеммами типа TUR-6-RTK-S. Простая, прочная и компактная, она ускоряет сборку распределительных щитов и снижает риск ошибок при монтаже.

Назначение и область применения

Эта перемычка используется для создания постоянного электрического контакта между тремя последовательными клеммами на автоматических выключателях, УЗО или контактных устройствах с типом клеммы TUR-6-RTK-S. Подходит для установки в силовых и распределительных щитах промышленного и коммерческого назначения - например, на станках, системах вентиляции, конвейерах и других объектах с высокими требованиями к надежности соединений.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное соединение трёх фаз или цепей;
• Номинальный ток: 45 А - способна безопасно проводить нагрузку до этого значения без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях переменного и постоянного тока до 1 кВ;
• Способ монтажа: винтовой - фиксируется путём затяжки существующих винтов на клеммах без дополнительных инструментов;
• Размер модуля: 23,55 мм - соответствует стандартному шагу DIN-рейки, позволяет плотную укладку в шкафах;
• Цвет: серый - совпадает с цветовой гаммой большинства устройств DKC, улучшает визуальную согласованность сборки;
• Тип модели: поперечный соединитель - обеспечивает боковое соединение между соседними клеммами, а не продольное.

Совместимость и монтаж

Перемычка bf-3-rtks-s совместима исключительно с клеммами TUR-6-RTK-S. Для установки необходимо:

• Выкрутить винты на трёх смежных клеммах до уровня, позволяющего поместить перемычку;
• Установить её так, чтобы каждый контакт точно вошёл в зону клеммы;
• Затянуть винты до упора - проверьте надёжность контакта легким покачиванием.

Не используйте перемычку с другими типами клемм - даже аналогичной формы - это может вызвать нагрев, искрение или отказ контакта.

Безопасность и стандарты

Произведено в соответствии с требованиями к электрооборудованию для промышленного применения. Защита корпуса обеспечивается конструкцией - изолированные части предотвращают случайное прикосновение к токоведущим элементам. Соответствие нормам IEC/EN 60947-1 и ГОСТ Р МЭК 60947-1 подтверждено испытаниями производителя.

Преимущества

• Стабильность контакта - металлическая основа перемычки обеспечивает минимальное переходное сопротивление;
• Экономия времени - заменяет три отдельных провода и соединительные болты;
• Уменьшение числа точек соединения - снижает вероятность возникновения аварийных ситуаций;
• Интеграция с системой DKC - идеально сочетается с клеммами и устройствами серии TUR-6-RTK-S.

Ограничения применения

• Не применяйте в условиях повышенной вибрации без дополнительной фиксации - возможен самопроизвольный откручивание винтов;
• Не допускается использование вне температурного диапазона, указанного для клемм TUR-6-RTK-S (обычно –25C…+70C);
• Не рекомендуется применять в средах с агрессивными химическими веществами или высокой запылённостью без защиты корпуса;
• Не предназначен для частого демонтажа - многократные операции затяжки/ослабления винтов снижают долговечность контакта.

Примеры использования

• Объединение трёх фаз входного автомата в распределительном щите;
• Создание общей шины питания для нескольких УЗО в одном ряду;
• Подключение параллельных цепей управления в пультах управления станков;
• Формирование группового питания для светильников или насосов в промышленных помещениях.

Практические советы

• Перед установкой всегда проверяйте соответствие типа клеммы - только TUR-6-RTK-S;
• Не затягивайте винты слишком сильно - это повредит резьбу клеммы или деформирует пластиковую часть;
• При сборке шкафа располагайте перемычки одной ориентацией - это упрощает диагностику и обслуживание;
• Если требуется разрыв цепи - просто выверните один винт, перемычка сохранит целостность остальных контактов;
• Храните в сухом месте - влага может вызвать окисление контактов, особенно при длительном хранении.
