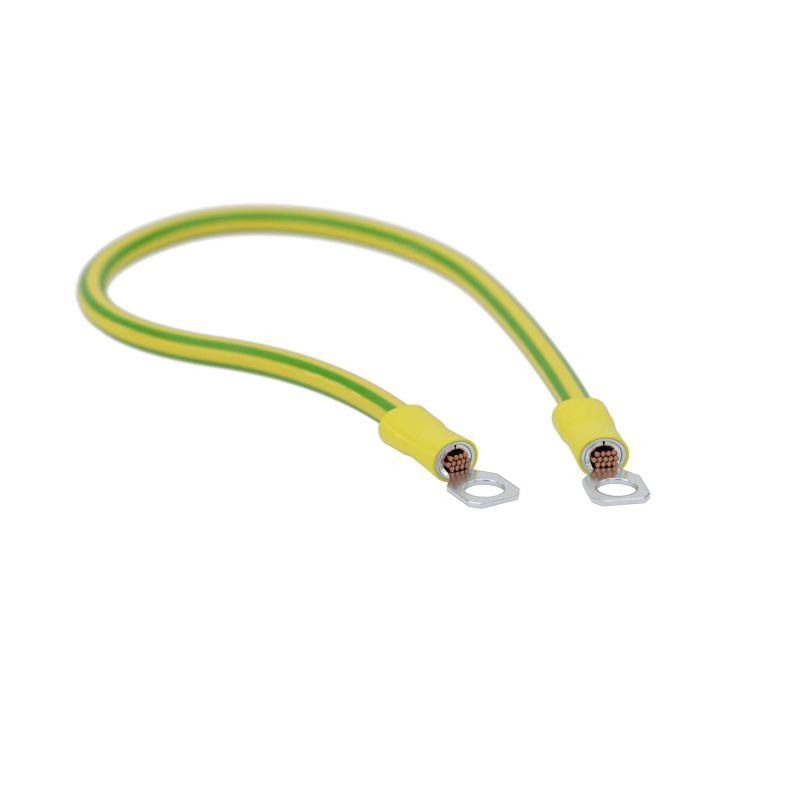

Перемычка медная сеч. 10 мм2, с наконечниками под винт М6, в комплекте метизами HDZ, L 300 мм | SC10L300KHDZ DKC ДКС

Перемычка медная сечением 10 мм2, с наконечниками под винт М6, в комплекте с метизами HDZ, L 300 мм, DKC - это готовое решение для надёжного электрического соединения металлических элементов кабельных лотков, обеспечивающее непрерывный контур заземления. Бренд DKC и артикул sc10l300khdz указывают на серию S5 Combitech, предназначенную для промышленной автоматизации.

Назначение и область применения

Перемычка медная сечением 10 мм2, с наконечниками под винт М6, в комплекте с метизами HDZ, L 300 мм, DKC используется для соединения соседних секций кабельных лотков, коробов и других металлических конструкций в системах прокладки кабелей. Главная задача - обеспечить непрерывный электрический контакт для защиты от поражения током и устранения помех, соответствующий требованиям ГОСТ Р 50571 и ПУЭ. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на конвейерах, в цехах с высокой степенью электромагнитной нагрузки.

Технические характеристики

• Материал проводника: медь - обеспечивает низкое электрическое сопротивление и хорошую проводимость
• Сечение проводника: 10 мм2 - достаточное для передачи тока замыкания при аварии и соблюдения требований к заземлению
• Длина: 300 мм - оптимальна для соединения лотков с типичным шагом монтажа
• Форма проводника: круглая - позволяет легко гнуть и адаптировать при установке в ограниченном пространстве
• Наконечники: два медных наконечника под винт М6 - защищают от повреждения жилы и обеспечивают плотный контакт
• Покрытие: горячий цинк - антикоррозийная защита, особенно важна во влажных и агрессивных средах
• Комплектация: метизы HDZ (винты, шайбы, гайки) - всё необходимое для быстрого монтажа без доп purchases

Совместимость и монтаж

Перемычка медная сечением 10 мм2, с наконечниками под винт М6, в комплекте с метизами HDZ, L 300 мм, DKC совместима с большинством металлических кабельных лотков, имеющими стандартные отверстия под винт М6. Для монтажа:

• Зачистите поверхность лотка в месте контакта - удалите краску, оксиды, грязь
• Разместите перемычку так, чтобы наконечники точно попали в отверстия
• Затяните винты метизов HDZ моментом до 1,8 Нм - избегайте перегрузки, чтобы не деформировать наконечник
• Не используйте инструменты с острыми краями - можно повредить покрытие

Подходит для монтажа как на вертикальных, так и на горизонтальных участках трассы. Учитывайте, что длина 300 мм рассчитана на расстояние между креплениями лотков до 250–280 мм; при больших интервалах требуется удлинение или использование нескольких перемычек.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ (глава 1.7) и ГОСТ Р 50571.5.54-2019 по сечению заземляющих проводников. Горячее цинкование соответствует ISO 1461. Наконечники выполнены в соответствии с DIN 46234. Перемычка не предназначена для работы под напряжением - исключительно для заземления и выравнивания потенциалов.

Преимущества

• Готовый к монтажу комплект - не нужно докупать крепёж, снижает риск ошибок
• Высокая долговечность благодаря медному проводнику и горячему цинку
• Стандартные наконечники М6 - совместимы с большинством производителей лотков
• Круглая форма позволяет использовать в сложных конфигурациях трасс
• Сечение 10 мм2 гарантирует соответствие нормам безопасности даже при максимальных токах КЗ

Ограничения применения

• Не применяйте в условиях постоянного погружения в воду - хотя есть цинкование, это не герметичное устройство
• Не используйте для передачи рабочего тока (не является силовым проводом)
• Не подходит для лотков с толщиной стенки более 4 мм - винт М6 может не достать до основания
• Не рекомендовано применение в местах с частыми механическими ударами - возможна деформация наконечников
• Не заменяет основное заземляющее устройство - работает как дополнительный связующий элемент

Примеры использования

• Соединение двух секций стального кабельного лотка в цехе химического производства
• Обеспечение заземления в распределительной щитовой с множеством параллельных трасс
• Связка лотков на конвейере в пищевой промышленности, где важно предотвращать статическое электричество
• Монтаж в помещениях с повышенной влажностью - бассейны, холодильные камеры, мойки

Практические советы

• Перед первым монтажом проверьте, что все метизы HDZ находятся в комплекте - иногда они теряются при транспортировке
• После затяжки винтов протестируйте контакт тестером - сопротивление должно быть менее 0,1 Ом
• При необходимости удлинения используйте аналогичные перемычки - не скручивайте провода между собой
• При работе в агрессивной среде (например, соляные туманы) дополнительно смазывайте места контакта противокоррозийной пастой
• Артикул sc10l300khdz - единственный вариант в серии S5 Combitech с таким сочетанием параметров; другие длины или сечения требуют другого артикула
