Перемычка медная сеч. 10 мм2, с наконечниками под винт М6, в комплекте метизами HDZ, L 500 мм | SC10L500KHDZ DKC ДКС

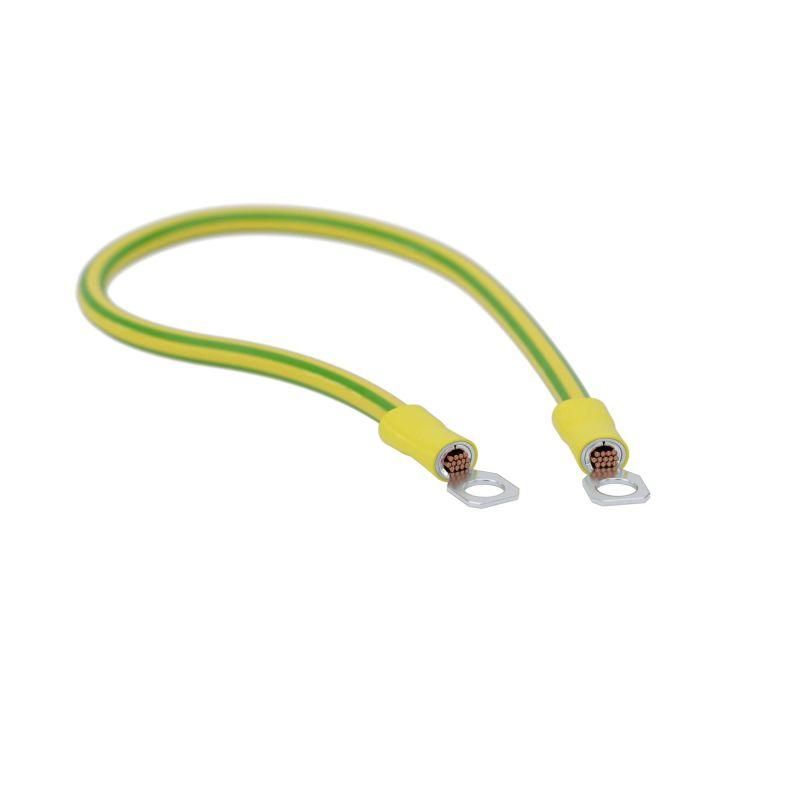

Перемычка медная сечением 10 мм2, с наконечниками под винт М6, в комплекте с метизами HDZ, L 500 мм, DKC - это готовое решение для надёжного электрического соединения металлических элементов кабельных лотков в системах заземления. Произведена в серии S5 Combitech брендом DKC, изделие обеспечивает минимальное переходное сопротивление и устойчивую работу в условиях промышленной среды.

Назначение и область применения

Перемычка предназначена для создания непрерывного контура заземления при соединении секций кабельных лотков, коробов и других металлических конструкций. Применяется в электроустановках, где требуется гарантированное электрическое соединение между элементами - например, на производствах, в распределительных пунктах, на объектах с высокими требованиями к безопасности.

Технические характеристики

• Материал проводника: медь - обеспечивает низкое электрическое сопротивление и хорошую проводимость тока.
• Сечение проводника: 10 мм2 - соответствует требованиям ГОСТ для заземляющих проводников в промышленных установках до 100 А.
• Форма проводника: круглая - позволяет легко гнуть и адаптировать под углы монтажа без потери прочности.
• Длина: 500 мм - оптимальна для большинства стандартных шагов между лотками.
• Наконечники: да, под винт М6 - обеспечивают плотный контакт с болтовыми соединениями без необходимости доработки.
• Покрытие: горячий цинк - защищает от коррозии в агрессивных средах, увеличивает срок службы.
• Серия: S5 Combitech - совместима с другими компонентами этой серии от DKC.

Совместимость и монтаж

Перемычка медная сечением 10 мм2, с наконечниками под винт М6, в комплекте с метизами HDZ, L 500 мм, DKC поставляется полностью собранной: наконечники уже запрессованы, метизы (болты, шайбы, гайки) входят в комплект. Для монтажа достаточно:

• Зачистить поверхность лотка от краски или оксидов в месте контакта.
• Установить перемычку между двумя соседними лотками.
• Затянуть винт М6 моментом 1–1,5 Нм - избыточная затяжка не нужна, так как наконечники имеют фиксированную форму.

Не требует сварки, пайки или дополнительных инструментов. Подходит для быстрого обслуживания и замены.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для системы заземления TN-S/TN-C-S. Серия S5 Combitech прошла сертификацию на соответствие нормам электробезопасности для промышленного оборудования. Горячее цинкование повышает долговечность в помещениях с повышенной влажностью или химической активностью.

Преимущества

• Готовый к монтажу комплект - экономит время на сборке.
• Высокая механическая прочность меди и качественные наконечники снижают риск перегрева и возгорания.
• Цинковое покрытие предотвращает образование оксидов, сохраняя проводимость даже после длительной эксплуатации.
• Стандартная длина 500 мм покрывает большинство типовых решений без подрезки.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя цинк устойчив, открытый контакт может подвергаться эрозии при постоянном воздействии воды.
• Не рекомендуется применять в местах с частыми вибрациями выше 10 Гц без дополнительной фиксации - возможна потеря контакта.
• Подходит только для соединения металлических поверхностей одинаковой толщины и типа; не используется для перехода на алюминий или другие материалы.

Примеры использования

• Заземление лотков в цехах с автоматизированными станками.
• Обеспечение сплошного контура заземления в серверных комнатах с кабельными каналами.
• Соединение секций лотков на энергообъектах, где важно минимизировать переходное сопротивление.

Практические советы

• Перед установкой проверьте, что винт М6 на лотке имеет резьбу глубиной не менее 8 мм - иначе контакт будет слабым.
• Если лотки установлены с зазором больше 500 мм - используйте две перемычки или удлините с помощью дополнительного провода подходящего сечения.
• Регулярно проверяйте состояние контактов раз в 6–12 месяцев - особенно в агрессивных средах (например, пищевые производства, химические цеха).
• Артикул sc10l500khdz можно заказывать партиями - все экземпляры из одной партии имеют однородное цинковое покрытие и точные размеры.
