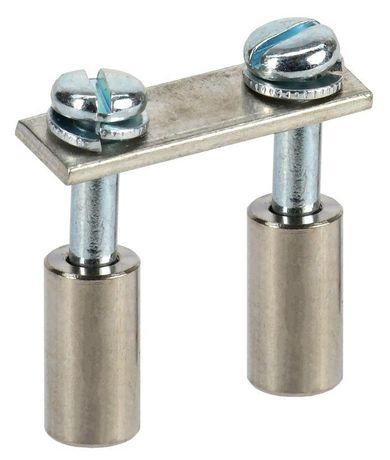

Перемычка ARMAFIX для CTS 35кв.мм 2PIN в сборе IEK YCT10-00-K03-035-A-2P

Перемычка в сборе для клеммных блоков CTS 35 мм2 2PIN от IEK - готовое соединительное устройство для надёжного электрического контакта между соседними клеммами в распределительных щитах. Артикул yct10-00-k03-035-a-2p предназначен для монтажа в системах с высокими токовыми нагрузками до 125 А.

Назначение и область применения

Перемычка в сборе для клеммных блоков CTS 35 мм2 2PIN используется для создания последовательного соединения между двумя клеммами на одном уровне. Применяется в силовых цепях, где требуется быстрый и безопасный монтаж без дополнительной нарезки проводов. Подходит для установки в клеммных блоках CTS, используемых в промышленных щитах, пультах управления, системах автоматизации и энергообъектах.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 125 А
• Номинальное напряжение: 1000 В
• Сечение кабеля: 35 мм2
• Способ монтажа: втычной - фиксируется в клемму путём вставки с последующим затягиванием винта
• Исполнение: кабельная перемычка - содержит токоведущую шину, втулки и винты в собранном виде
• Срок службы: 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Перемычка совместима исключительно с клеммными блоками серии CTS, имеющими стандартные отверстия под втычную фиксацию. Для монтажа необходимо:

• Убедиться, что клемма имеет подходящий диаметр отверстия (не требует сверления);
• Вставить перемычку в клемму до упора;
• Затянуть встроенный винт моментом, соответствующим рекомендациям производителя (без перегрузки);
• Не использовать с другими типами клемм - даже аналогичного сечения, так как форма и глубина посадочного места отличаются.

Безопасность и стандарты

Перемычка в сборе для клеммных блоков CTS 35 мм2 2PIN выполнена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и обеспечивает класс защиты IP20. Конструкция предотвращает случайное прикосновение к токоведущим частям после установки. Нагревостойкость материалов позволяет работать при температуре до +80 C без потери механической прочности.

Преимущества

• Готовая сборка - не требует резки, зачистки или опрессовки провода;
• Высокая надёжность контакта благодаря точному соответствию геометрии клеммы;
• Снижение времени монтажа на 50–70% по сравнению с использованием одножильных проводов;
• Минимальный риск ошибки при подключении - цветовая маркировка и жёсткая конструкция исключают перепутывание полюсов;
• Стандартный срок службы 20 лет снижает необходимость замены в течение всего срока эксплуатации оборудования.

Ограничения применения

• Не предназначена для переменного тока выше 1000 В - применение в сетях 1140 В и выше недопустимо;
• Не подходит для мобильных или вибрационных объектов без дополнительной фиксации - возможна потеря контакта;
• Не допускается использование с клеммами других производителей, даже если они имеют схожее сечение;
• Работает только в условиях сухих помещений или закрытых щитах - не рассчитана на открытые площадки или повышенную влажность без корпуса.

Примеры использования

• Подключение фаз в распределительных щитах промышленных станков;
• Создание параллельных цепей в системах управления конвейерами;
• Объединение входных клемм в модулях автоматического выключения;
• Формирование группового питания для нескольких потребителей в одной секции щита.

Практические советы

• Проверьте перед монтажом, чтобы клемма была полностью освобождена от посторонних предметов - грязь или металлическая стружка могут повредить контакт;
• Не применяйте инструменты с острыми кромками при установке - можно повредить изоляцию втулок;
• При необходимости удлинения цепи используйте перемычки с большим числом полюсов (например, 3- или 4-полюсные), а не несколько одиночных - это снижает число соединений и повышает надёжность;
• Артикул yct10-00-k03-035-a-2p - единственный вариант для двухполюсного соединения в рамках серии CTS с сечением 35 мм2; другие артикулы IEK не взаимозаменяемы.
