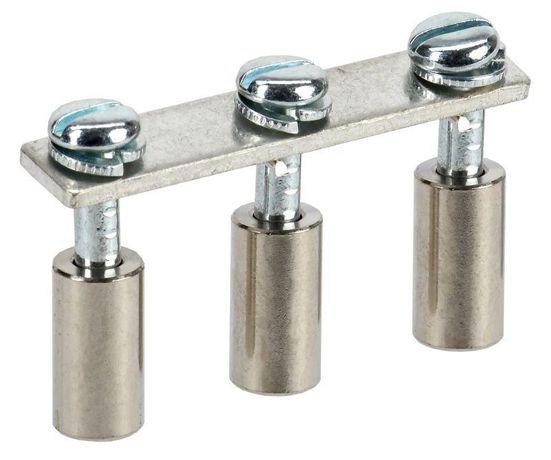

Перемычка ARMAFIX для CTS 35кв.мм 3PIN в сборе IEK YCT10-00-K03-035-A-3P

Перемычка в сборе для клеммной колодки CTS 35 мм2 3PIN от IEK предназначена для надёжного соединения фаз между соседними клеммами на распределительных щитах. Готовое решение с втычным монтажом снижает время установки и исключает риск некорректного подключения. Артикул yct10-00-k03-035-a-3p соответствует трёхполюсному исполнению для нагрузок до 125 А.

Назначение и область применения

Перемычка в сборе для клеммной колодки CTS 35 мм2 3PIN используется для создания последовательных соединений между клеммами в силовых цепях. Применяется в распределительных щитах, автоматических выключателях, контакторах и других устройствах, где требуется передача тока между несколькими точками без использования внешних проводов. Подходит для промышленного оборудования, систем освещения, насосных станций и конвейеров.

Технические характеристики

• Номинальный ток: 125 А - способна безопасно проводить высокие токи без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока;
• Сечение кабеля: 35 мм2 - совместима с клеммными колодками, предназначенными для этого сечения;
• Количество полюсов: 3 - обеспечивает связь трёх фаз или трёх выводов в одной перемычке;
• Способ монтажа: втычной - устанавливается путём вставления в клемму без дополнительных инструментов;
• Количество перемычек в составе: 2 - содержит две токоведущих части внутри одного корпуса;
• Срок службы: 20 лет - долговечная конструкция, рассчитанная на длительную эксплуатацию в условиях промышленной среды.

Совместимость и монтаж

Перемычка в сборе для клеммной колодки CTS 35 мм2 3PIN совместима только с клеммными колодками серии CTS, имеющими круглое отверстие диаметром, соответствующим втулкам перемычки. Монтаж выполняется просто: перемычка вводится вертикально в клемму до упора - контакт формируется за счёт зажима винтом внутри клеммы. Никакой дополнительной затяжки не требуется. Убедитесь, что клемма имеет именно тип CTS, так как другие серии (например, TDM или KPT) не подходят.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями к электроизоляционным материалам и тепловой стойкости, применяемым в России и ЕАЭС. Конструкция не требует специальных мер защиты при работе в нормальном режиме. Однако запрещено использовать её вне пределов указанных номинальных значений тока и напряжения - это может вызвать оплавление изоляции или выход из строя.

Преимущества

• Готовый продукт - не нужно резать, гнуть или закручивать провода; всё уже собрано и протестировано;
• Ускоряет монтаж - заменяет три отдельных провода одним элементом;
• Меньше ошибок - исключаются неплотные соединения, которые часто возникают при самостоятельном подключении;
• Высокая механическая прочность - втулки и винты изготовлены из медного сплава с антикоррозийным покрытием;
• Стандартная компоновка - легко найти аналоги и запчасти в каталогах IEK.

Ограничения применения

• Не для постоянного тока выше 1000 В - работает только с переменным током;
• Запрещён монтаж в помещениях с повышенной влажностью без дополнительной герметизации - не имеет IP-защиты;
• Не рекомендуется использовать в местах с частыми вибрациями без фиксации всей клеммной колодки - возможен самопроизвольный отход;
• Подходит только для клемм CTS с сечением 35 мм2 - нельзя адаптировать под меньшие или большие клеммы.

Примеры использования

• Объединение трёх фаз в распределительном щите после входного автомата;
• Связка нескольких контакторов в одном ряду для управления двигателем;
• Работа с групповым освещением, когда несколько светильников подключены параллельно к одному питанию;
• Системы автономного питания, где необходимо равномерно распределить нагрузку по фазам.

Практические советы

• Перед установкой проверьте, чтобы клемма была полностью свободна и не имела повреждений внутренней поверхности - даже малые дефекты могут нарушить контакт;
• Не используйте перемычку, если она согнута или деформирована - это снижает площадь контакта и увеличивает нагрев;
• При необходимости удлинить цепь - лучше выбрать другую модель с нужным числом полюсов, чем собирать цепочку из двух таких перемычек;
• Для обслуживания достаточно отсоединить одну перемычку - остальные остаются целостными, не нарушая смежные цепи;
• Артикул yct10-00-k03-035-a-3p всегда следует сверять с заказом - существуют аналогичные модели с 2, 4 или 10 полюсами, отличающиеся лишь количеством контактов.
