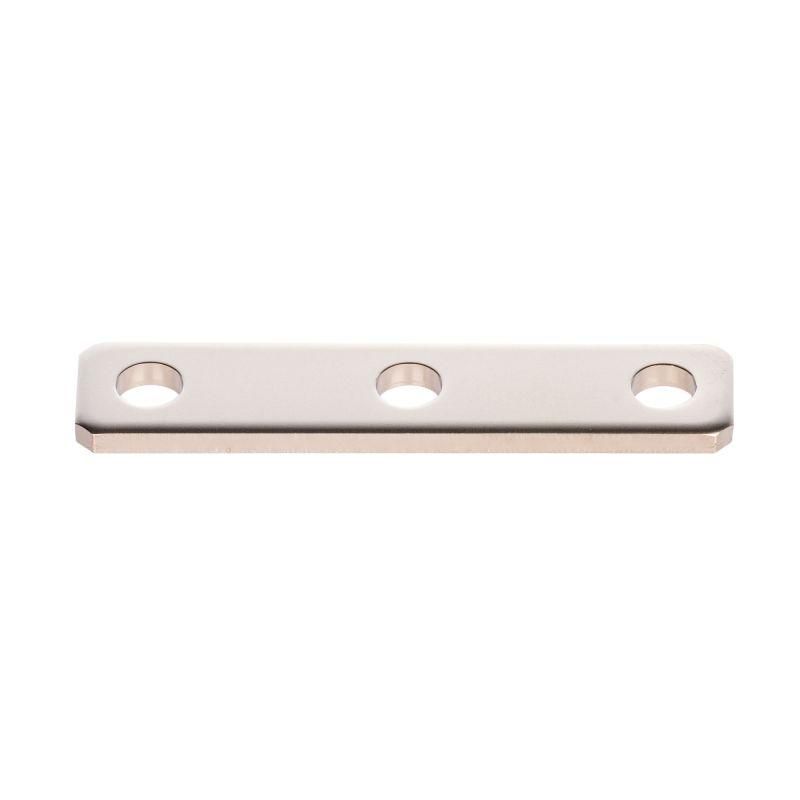

Перемычка для клеммы FER-35, 3-х полюсная | LQW-3-RFF35 DKC ДКС

Перемычка для клеммы 3-х полюсная FER-35, DKC - это компактный поперечный соединитель для надёжного электрического контакта между трёмя болтовыми клеммами типа FER-35. Применяется в распределительных щитах, силовых цепях и автоматических системах управления, где требуется быстрая и безопасная коммутация фаз. Артикул lqw-3-rff35 соответствует серии DKC, обеспечивая совместимость с оборудованием того же бренда.

Назначение и область применения

Перемычка для клеммы 3-х полюсная FER-35, DKC предназначена для создания электрического соединения между тремя соседними клеммами с площадью сечения 35 мм2. Она используется там, где необходимо равномерно распределить ток между фазами без установки отдельных проводов. Подходит для монтажа в силовых щитах, частотных преобразователях, пускателях и других устройствах с болтовыми зажимами FER-35.

Технические характеристики

• Количество полюсов: 3 - позволяет замкнуть три точки одновременно
• Номинальный ток: 125 А - выдерживает нагрузки до этого значения без перегрева
• Номинальное напряжение: 1000 В - рассчитана на работу в высоковольтных сетях до 1 кВ
• Размер модуля: 69 мм - стандартный шаг для монтажа на DIN-рейке
• Исполнение: поперечный соединитель - соединяет клеммы параллельно, а не последовательно
• Цвет: серый - визуально отличаема от изолирующих элементов
• Материал: медные контакты с антикоррозийным покрытием

Совместимость и монтаж

Перемычка для клеммы 3-х полюсная FER-35, DKC устанавливается исключительно на клеммы серии FER-35 с шпильками-выводами диаметром, соответствующим стандарту 35 мм2. Монтаж выполняется путём накладывания на три смежные шпильки и затяжки гайками, уже установленными на клеммах. Не требует дополнительных инструментов - достаточно ключа на 8–10 мм. Не совместима с клеммами других типов (например, FER-16, FER-50).

Безопасность и стандарты

Перемычка для клеммы 3-х полюсная FER-35, DKC изготовлена в соответствии с требованиями IEC 60947-7-1 для соединителей в распределительных устройствах. Обеспечивает класс защиты IP20 - защищает от доступа пальцев, но не от пыли и влаги. Для работы в условиях повышенной влажности или запылённости рекомендуется использовать в закрытых корпусах.

Преимущества

• Ускоряет сборку - вместо трёх отдельных проводов один элемент
• Снижает риск ошибок при подключении - жёсткая конструкция исключает перепутывание фаз
• Уменьшает переходное сопротивление - медные контакты обеспечивают минимальную потерю энергии
• Экономит место внутри щита - компактная форма не занимает лишнего пространства

Ограничения применения

• Не применяется в цепях переменного тока выше 1000 В
• Не предназначен для частых демонтажей - многократная затяжка снижает контактное давление
• Не работает с клеммами, имеющими другие размеры шпилек (не FER-35)
• Запрещено использование вне закрытых электрошкафов - открытое расположение повышает риск поражения током

Примеры использования

• Подключение трёх фаз к входному автомату в щите питания станка
• Объединение выходов трёх пускателей в одной секции распределительного щита
• Формирование общей шины фазы в системе управления конвейера
• Создание временной перемычки при тестировании цепей в сервисном обслуживании

Практические советы

• Перед установкой проверьте, что все три клеммы находятся на одном уровне и не имеют деформаций
• Затягивайте гайки равномерно - переусиливать нельзя, чтобы не повредить резьбу на шпильках
• Проверяйте температуру контактов через несколько часов после включения - нагрев более 60 C указывает на плохой контакт
• Для удобства монтажа используйте перемычку вместе с другими элементами серии DKC - они проектировались как единая система
• Артикул lqw-3-rff35 можно заказывать в комплекте с аналогичными двух- и четырёхполюсными вариантами для унификации сборки
