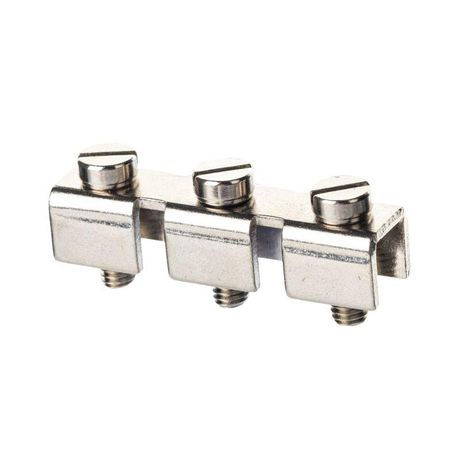

Перемычка винтовая для клеммы на 35 кв.мм, 3-х полюсная - BFI-3-15 ДКС

Перемычка винтовая для клемм на 35 кв.мм, 3-х полюсная от DKC (арт. bfi-3-15) предназначена для надёжного электрического соединения трёх соседних клемм в распределительной системе с сечением провода до 35 мм2. Применяется в щитах автоматики, силовых панелях и устройствах управления.

Назначение и область применения

Эта перемычка используется для создания последовательного или параллельного соединения между тремя винтовыми клеммами типа KRU-35N. Подходит для коммутации фаз, нулевых или заземляющих шин в распределительных щитах. Особенно эффективна там, где требуется минимизировать количество проводов и ускорить сборку - например, в цепях питания двигателей, контакторов или частотных преобразователей.

Технические характеристики

• Количество полюсов: 3 - позволяет соединить три клеммы одновременно
• Номинальный ток: 150 А - рассчитана на длительную работу при высоких нагрузках
• Номинальное напряжение: 1000 В - безопасна для использования в сетях до 1 кВ
• Сечение клемм: 35 мм2 - совместима с клеммами, предназначенными для проводов этого сечения
• Способ монтажа: винтовой - фиксируется путём затяжки винтов на клеммах
• Размер модуля: 41 мм - соответствует стандартному шагу клеммных рядов
• Изоляция: да - корпус изолирован, исключает случайные замыкания
• Исполнение: поперечный соединитель - соединяет клеммы бок-to-бок, а не продольно
• Цвет: серый - стандартизированный цвет для компонентов внутри щита

Совместимость и монтаж

Перемычка bfi-3-15 совместима только с клеммами KRU-35N и аналогичными по габаритам и расположению контактных площадок. Для установки необходимо:

• Выкрутить винты на трёх смежных клеммах до полного освобождения зажима
• Вставить перемычку так, чтобы её контакты точно вошли в пазы клемм
• Затянуть винты равномерно - усилие должно быть достаточным для плотного контакта, но не превышать допустимое (не перетягивать!)

Убедитесь, что провода в клеммах не задевают корпус перемычки - изоляция предохраняет от пробоя, но механическое давление на неё снижает срок службы.

Безопасность и стандарты

Перемычка DKC bfi-3-15 выполнена в соответствии с требованиями к электроизоляционным материалам и термостойкости, применяемым в промышленном оборудовании. Соответствует нормам IEC 60947-7-1 для вспомогательных устройств. Наличие изоляции обеспечивает защиту от прикосновений к токоведущим частям при работе под напряжением.

Преимущества

• Устраняет необходимость использовать отдельные медные перемычки - экономит место и время монтажа
• Фиксация через винты гарантирует прочное и долговечное соединение без ослабления
• Поперечная форма позволяет легко интегрировать в плотные ряды клемм
• Стандартный размер 41 мм совпадает с шагом большинства промышленных клеммных рядов
• Изолированный корпус снижает риск возникновения КЗ при обслуживании

Ограничения применения

• Не подходит для клемм другого типа (например, KRU-16, KRU-50) - габариты и положение винтов отличаются
• Максимальный ток 150 А - нельзя использовать в цепях выше этой мощности
• Не рекомендуется для переменного тока свыше 1000 В - превышение напряжения может вызвать пробой изоляции
• Не предназначена для частого демонтажа - многократные затяжки/ослабления винтов могут повредить резьбу клеммы

Примеры использования

• Подключение трёхфазного двигателя к контактору через клеммную колодку KRU-35N
• Объединение фазных выводов в распределительной коробке автоматического ввода резерва (АВР)
• Создание общей шины нуля в щите управления насосной станцией
• Сборка цепей сигнализации, где несколько входов требуют параллельного подключения

Практические советы

• Перед установкой проверьте, что все клеммы имеют одинаковое сечение - 35 мм2. Разница в сечении может привести к плохому контакту
• Используйте отвертку с регулируемым моментом - переусилие при затяжке деформирует пластиковую часть клеммы
• При использовании в условиях повышенной вибрации (станки, конвейеры) дополнительно контролируйте затяжку винтов после первых 2–3 часов работы
• Не используйте эту перемычку вместо заземляющей шины - она не имеет специальной маркировки и не рассчитана на токи утечки
• При необходимости замены - всегда отключайте питание. Перемычка находится под потенциалом даже при отключенном оборудовании, если другие фазы остаются под напряжением
