Перемычка для клеммы FER-70, 3-х полюсная | LQW-3-RFF70 DKC ДКС

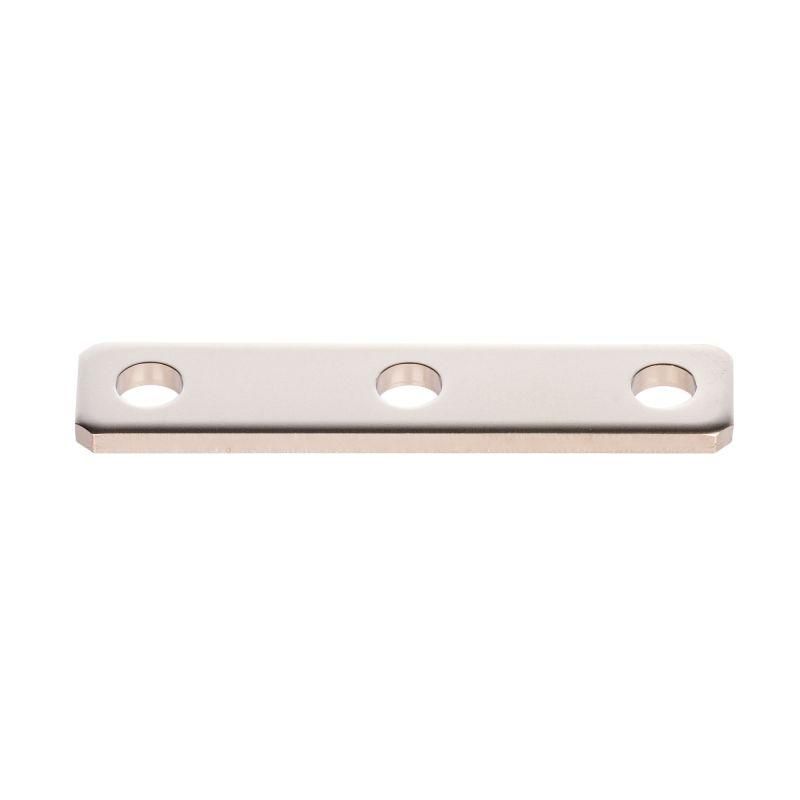

Перемычка для клеммы FER-70, 3-х полюсная DKC - это поперечный соединитель из меди, предназначенный для надежного электрического соединения трёх болтовых клемм типа FER-70 с шагом 32 мм. Артикул lqw-3-rff70 используется там, где требуется высокий ток до 192 А и устойчивость к механическим нагрузкам - например, в распределительных щитах, силовых цепях оборудования.

Назначение и область применения

Перемычка для клеммы FER-70, 3-х полюсная DKC служит для создания электрической связи между тремя соседними клеммами FER-70 без необходимости прокладывать отдельные провода. Применяется в силовых цепях постоянного и переменного тока, особенно там, где важна компактность и надёжность соединений - например, в автоматических выключателях, контакторах, частотных преобразователях и других устройствах с групповым подключением.

Технические характеристики

• Тип изделия: Перемычка поперечного типа
• Количество контактов: 3
• Шаг клемм: 32 мм - соответствует стандартному шагу клемм FER-70
• Номинальный ток: 192 А - способна передавать значительную мощность без перегрева
• Номинальное напряжение: 1000 В - допустимо использование в сетях до 1 кВ
• Материал: Медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Размер модуля: 89 мм - общая длина перемычки между крайними контактами
• Тип подключения: Болтовое - фиксируется на шпильках клемм гайками
• Цвет: Серый - визуально отличает изделие от других типов соединителей
• Способ монтажа: Прочее - требует установки на уже смонтированные клеммы FER-70

Совместимость и монтаж

Перемычка для клеммы FER-70, 3-х полюсная DKC совместима исключительно с клеммами серии FER-70, имеющими шпильки-выводы диаметром, соответствующим стандартным гайкам M8. Установка выполняется после закрепления самих клемм на DIN-рейке: перемычка надевается на три шпильки и затягивается гайками с усилием, рекомендованным производителем клемм (обычно 1–1,5 Нм). Не используйте перемычку с другими сериями клемм - даже при одинаковом шаге возможны различия в форме выводов и глубине резьбы.

Безопасность и стандарты

Перемычка для клеммы FER-70, 3-х полюсная DKC изготовлена из медной ленты с антикоррозийным покрытием и соответствует требованиям безопасности для электрооборудования в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1. Однако сама перемычка не имеет отдельной сертификации - её безопасность зависит от правильного монтажа и совместимости с сертифицированными клеммами FER-70.

Преимущества

• Устраняет необходимость в внешних проводах между клеммами - снижает риск плохих контактов и повышает плотность сборки
• Высокая проводимость меди позволяет работать при токе до 192 А без дополнительного охлаждения
• Жесткая конструкция предотвращает случайное ослабление соединения при вибрациях
• Серый цвет легко узнаваем - ускоряет диагностику и обслуживание

Ограничения применения

• Не применяется с клеммами других серий - даже если шаг 32 мм, форма выводов может не подходить
• Не предназначен для работы при температуре выше +85 C - длительная работа при повышенных температурах снижает срок службы
• Не рассчитана на частые демонтажи - многократное откручивание/закручивание гаек может деформировать контактные поверхности
• Не защищена от внешнего воздействия - не следует использовать вне корпуса без дополнительной защиты IP

Примеры использования

• Объединение трёх выходов одного автоматического выключателя в распределительном щите
• Подключение нескольких контакторов в одной секции силового шкафа
• Создание общей шины питания для группы устройств с питанием 400 В
• Замена медных жил между клеммами в условиях ограниченного места внутри щита

Практические советы

• Перед установкой проверьте, что все три клеммы FER-70 установлены точно на одном уровне - перекос вызывает неравномерную нагрузку на перемычку
• Затягивайте гайки равномерно - начните с центральной, затем по очереди с боковых
• Не используйте перемычку в качестве опоры для веса проводов - она не рассчитана на механическую нагрузку
• При замене клемм всегда сверяйте номер модели: FER-70 ≠ FER-71, хотя шаг может совпадать
• Артикул lqw-3-rff70 - единственный вариант для трёхполюсного соединения в этой серии; другие варианты (например, двухполюсные) имеют другой артикул
