Перемычка для клеммы FER-70, 2-х полюсная | LQW-2-RFF70 DKC ДКС

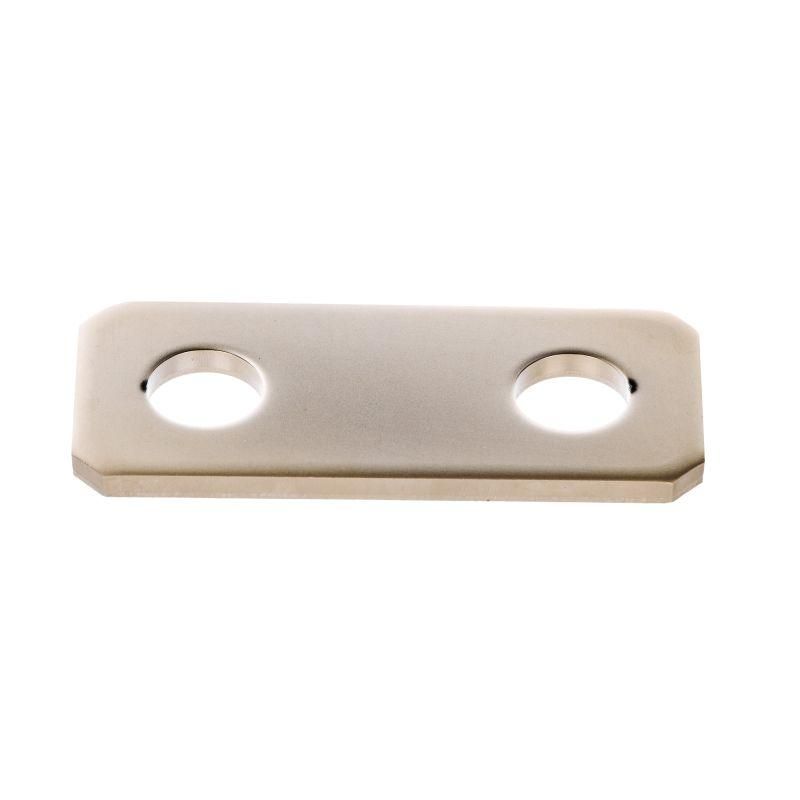

Перемычка для клеммы FER-70, 2-х полюсная DKC - это надежный поперечный соединитель для быстрого замыкания двух соседних клемм типа FER-70. Применяется в распределительных щитах и силовых цепях с высокими токами, где требуется устойчивое и безопасное соединение. Артикул lqw-2-rff70 соответствует серии DKC, обеспечивающей совместимость с клеммами FER-70.

Назначение и область применения

Перемычка для клеммы FER-70, 2-х полюсная DKC предназначена для создания электрического соединения между двумя соседними болтовыми клеммами FER-70. Она используется там, где необходимо равномерно распределить ток между фазами или обеспечить последовательное соединение цепей без дополнительной проводки. Подходит для установки в силовых щитах, панелях управления, системах автоматизации и на объектах с высокой плотностью коммутаций.

Технические характеристики

• Тип изделия: Перемычка
• Количество контактов: 2
• Исполнение: Поперечный соединитель - соединяет две клеммы рядом, перпендикулярно направлению рядов
• Тип подключения: Болтовое - фиксируется на шпильках клемм FER-70
• Шаг между клеммами: 32 мм - точно соответствует шагу клемм FER-70
• Номинальный ток: 192 А - выдерживает длительную нагрузку до этого значения
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ
• Материал: Медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Размер модуля: 57 мм - общая длина перемычки, включает контактные части
• Количество перемычек в комплекте: 2 - в одной упаковке две единицы
• Цвет: Серый - визуально отличаема от других элементов, не требует окраски

Совместимость и монтаж

Перемычка для клеммы FER-70, 2-х полюсная DKC совместима исключительно с клеммами FER-70 от DKC и аналогичными по габаритам. Установка выполняется путем одновременного надевания обоих контактных ножек на шпильки двух смежных клемм. После этого затягиваются болты клемм - перемычка фиксируется сама собой за счет жесткости материала и точного соответствия шага 32 мм. Инструмент: обычный ключ или торцевой головкой на 8–10 мм. Нельзя использовать с другими типами клемм - даже если они имеют похожий шаг, форма и глубина посадочных мест различаются.

Безопасность и стандарты

Перемычка для клеммы FER-70, 2-х полюсная DKC изготовлена из медного сплава с антикоррозийным покрытием. Соответствует требованиям безопасности для электроустановок до 1000 В. Не содержит свинца и других запрещенных материалов. Работает в температурном диапазоне от -40C до +70C. Не имеет сертификации по IEC/EN, так как является внутренним компонентом системы, но прошла испытания на нагрев и механическую прочность производителем DKC.

Преимущества

• Устраняет необходимость в дополнительных проводах - снижает риск плохого контакта и перегрева
• Высокая проводимость меди - минимизирует потери энергии
• Жесткая конструкция - не прогибается при затяжке болтов, сохраняет контактное давление
• Стандартный шаг 32 мм - гарантирует точную посадку без усилий
• Серый цвет - легко определяется визуально среди других элементов

Ограничения применения

• Не применяется с клеммами других серий - даже если шаг совпадает, форма посадочных мест отличается
• Не предназначен для переменного тока выше 1000 В - превышение напряжения вызывает пробой изоляции
• Запрещено использовать в условиях постоянного воздействия воды или химически активных сред - материал не герметизирован
• Не рекомендуется применять в помещениях с частыми вибрациями без дополнительной фиксации - возможна потеря контакта

Примеры использования

• Объединение двух фаз в трехфазной системе питания для подачи на мощный двигатель
• Создание параллельного соединения входных клемм в распределительном щите
• Подключение нескольких устройств к одному выходу через последовательные клеммы FER-70
• Альтернатива медной шине в ограниченном пространстве - экономит место внутри корпуса

Практические советы

• Перед установкой проверьте, что шпильки клемм FER-70 чистые и не повреждены - грязь или деформация снижают надежность контакта
• Затягивайте болты клемм равномерно - перекос может привести к трещине в теле перемычки
• При использовании в многоконтактных сборках - располагайте перемычки lqw-2-rff70 в одном уровне, чтобы избежать механического натяжения
• Не используйте перемычку как несущий элемент - она не предназначена для подвески проводов или оборудования
• При необходимости замены - всегда используйте оригинальные перемычки DKC, так как аналоги часто имеют неверный шаг или толщину контактов
