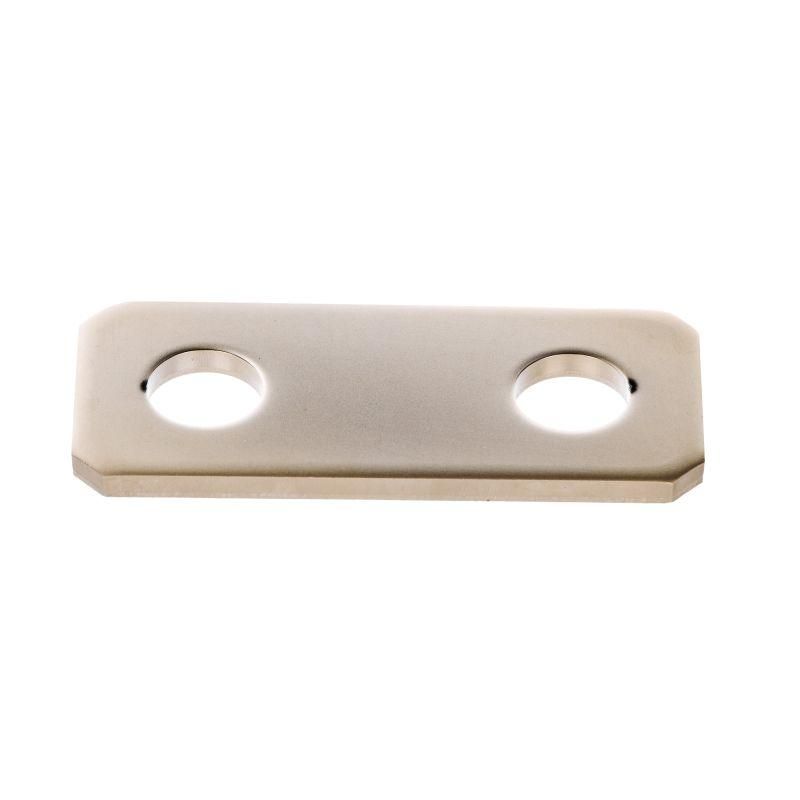

Перемычка для клеммы FER-120, 2-х полюсная, 269А, 1000В DKC (ДКС) LQW-2-RFF120

Перемычка для клеммы 2-х полюсная FER-120, DKC - это поперечный соединитель, предназначенный для надёжного электрического соединения двух соседних клемм типа FER-120. Артикул lqw-2-rff120 используется там, где требуется высокий ток и компактная установка без дополнительной проводки.

Назначение и область применения

Перемычка для клеммы 2-х полюсная FER-120, DKC служит для создания электрического контакта между двумя болтовыми клеммами стандарта FER-120. Применяется в распределительных щитах, силовых панелях и системах автоматизации, где важно избежать лишней проводки и ускорить сборку. Подходит для работы с кабелями сечением до 120 мм2.

Технические характеристики

• Номинальный ток: 269 А - выдерживает длительную нагрузку без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока;
• Размер модуля: 77 мм - точное расстояние между центрами клемм, соответствует стандартному шагу FER-120;
• Количество перемычек: 2 - обеспечивает одновременное замыкание двух пар клемм;
• Исполнение: поперечный соединитель - фиксируется горизонтально между соседними выводами;
• Цвет: серый - визуальное отличие от других элементов, совпадает с цветовой гаммой клемм FER-120.

Совместимость и монтаж

Перемычка для клеммы 2-х полюсная FER-120, DKC устанавливается исключительно на клеммы серии FER-120 с шпильками-выводами. Монтаж выполняется вручную: перемычка надевается на две шпильки и затягивается гайками так же, как и кабельные наконечники. Не требует инструментов кроме стандартного ключа. Не совместима с другими типами клемм - даже близкими по размеру, если они не имеют точно такой же системы крепления.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности электрооборудования. Номинальные значения тока и напряжения подтверждены испытаниями, соответствующими нормам IEC 60947-7-1 для коммутационных устройств. Отсутствие открытых токоведущих частей снижает риск поражения током при работе под напряжением.

Преимущества

• Устраняет необходимость в медных перемычках или жилках - экономит место и время монтажа;
• Высокая теплостойкость материала позволяет работать при повышенных температурах внутри щита;
• Металлическая конструкция с хорошей проводимостью минимизирует потери энергии;
• Стандартный размер 77 мм гарантирует точное соответствие позиционированию клемм FER-120;
• Серый цвет легко сочетается с корпусами и клеммами DKC, улучшает визуальный контроль.

Ограничения применения

• Не применяется в цепях постоянного тока выше 1000 В - допустимо только переменное напряжение;
• Запрещено использовать с клеммами другого типа, даже если внешний вид похож - возможна плохая контактная площадь;
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации - при больших нагрузках возможен самопроизвольный откручивание гаек;
• Не предназначен для частого демонтажа - многократные сборки/разборки снижают срок службы контактов.

Примеры использования

• Подключение нескольких двигателей к одной фазе в панели управления конвейера;
• Объединение входных клемм в распределительном щите с несколькими группами нагрузок;
• Создание обходных путей в системах резервирования питания;
• Сборка силовых цепей в промышленных автоматах и преобразователях частоты.

Практические советы

• Проверьте перед монтажом, что все клеммы FER-120 находятся на одном уровне - перекос может повредить перемычку;
• Затягивайте гайки моментом, указанным в документации FER-120 - переусиливать нельзя, чтобы не деформировать контакт;
• При использовании в помещениях с пылью или влагой - регулярно проверяйте состояние контактов, особенно после 5–10 лет эксплуатации;
• Артикул lqw-2-rff120 - единственный подходящий вариант для двухполюсного соединения; другие модели DKC не подходят по геометрии;
• Если нужна трёхполюсная перемычка - используйте три таких элемента последовательно, но не пытайтесь адаптировать одну на три точки - это нарушит безопасность.
