Перемычка тип 3PIN для UT 95 мм2| scr-ut-jum-95 | EKF

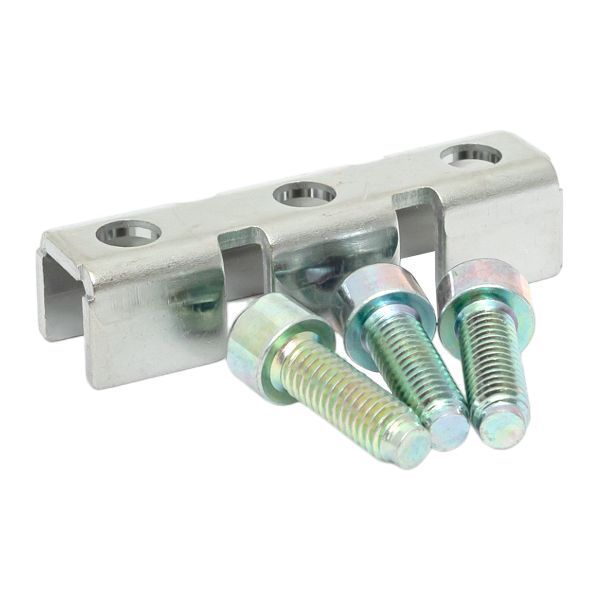

Перемычка тип 3PIN для UT 70 кв.мм – 95 кв.мм EKF - это соединительный элемент для клеммных колодок серии UT, предназначенный для быстрого и надёжного соединения трёх фазных или нулевых проводников в электрическом щите. Артикул scr-ut-jum-95 обеспечивает совместимость с проводниками сечением 70–95 мм2, что делает её подходящим решением для мощных распределительных устройств.

Назначение и область применения

Перемычка тип 3PIN для UT 70 кв.мм – 95 кв.мм EKF используется для параллельного соединения трёх контактов в клеммных колодках серии UT. Применяется в электрических щитах промышленного и коммерческого оборудования, где требуется равномерное распределение тока между несколькими цепями - например, при подключении трёхфазных двигателей, автоматических выключателей или УЗО.

Технические характеристики

• Сечение провода: 70–95 мм2 - подходит для толстых медных жил, используемых в силовых цепях высокой мощности;
• Тип контакта: 3PIN - три точки подключения в одном корпусе, позволяющие соединить три фазы или нейтраль;
• Материал корпуса: пожаростойкий полиамид - устойчив к перегреву, не хрупкий, не расслаивается даже при длительной работе;
• Рабочее напряжение: до 800 В переменного тока (AC);
• Частота: 50 Гц - соответствует стандартным сетям в России и странах СНГ;
• Установка: на DIN-рейку - совместима с другими компонентами серии UT и большинством промышленных щитов.

Совместимость и монтаж

Перемычка тип 3PIN для UT 70 кв.мм – 95 кв.мм EKF совместима только с клеммными колодками серии UT, имеющими соответствующий шаг и форму контактных площадок. Монтаж выполняется путём вставки перемычки в заранее установленную колодку - зажим проводов происходит через винты самой колодки, а не через перемычку. Перед установкой убедитесь, что все провода зачищены на нужную длину (обычно 14–16 мм) и плотно затянуты. Не применяйте усилие больше рекомендованного - это повредит пластиковый корпус.

Безопасность и стандарты

Изготовлена из материала, соответствующего требованиям пожарной безопасности (UL94 V-0). Соответствует общим нормам для компонентов в распределительных устройствах согласно ГОСТ Р 50030.2 и IEC 60947-7-1. Напряжение до 800 В позволяет использовать её в промышленных системах, но не в высоковольтных сетях выше этого значения.

Преимущества

• Экономит время монтажа - вместо трёх отдельных перемычек одна компактная 3PIN-перемычка;
• Обеспечивает одинаковое качество соединений во всех точках - снижает риск перегрева;
• Не требует дополнительных инструментов - просто вставляется в колодку;
• Высокая механическая прочность корпуса - не деформируется при сборке и эксплуатации;
• Цветной материал легко отличается от других комплектующих - упрощает диагностику и обслуживание.

Ограничения применения

• Подходит только для клеммных колодок серии UT - несовместима с аналогичными изделиями других производителей;
• Не предназначен для постоянного погружения в воду или работы в условиях повышенной влажности без защиты щита;
• Не используется для подключения алюминиевых проводов - только медные;
• Не заменяет предохранители или автоматы - является лишь соединителем, не имеет функций защиты.

Примеры использования

• Соединение трёх фаз входного автомата с групповыми УЗО в распределительном щите цеха;
• Распределение нулевого проводника от главной шины на несколько выходных клемм в щите насосной станции;
• Объединение трёх фазных выводов частотного преобразователя с контактами магнитного пускателя.

Практические советы

• Перед установкой проверьте, чтобы сечение провода попадало точно в диапазон 70–95 мм2 - меньшее сечение может плохо фиксироваться, большее - не войдёт;
• Не используйте перемычку, если колодка уже имеет внутренние перемычки - возможна перегрузка;
• При многократной сборке/разборке щита следите за состоянием контактов - при появлении потемнений или нагара замените колодку;
• Артикул scr-ut-jum-95 - единственный вариант для данного сечения в серии UT; другие модели имеют другую ширину или количество PIN-контактов.
