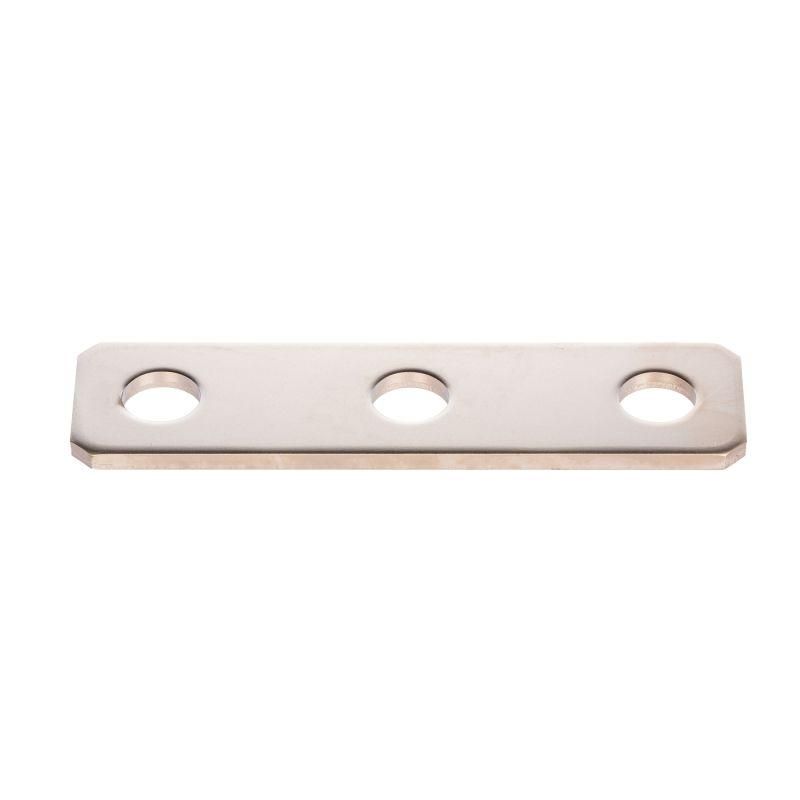

Перемычка для клеммы FER-300, 3-х полюсная | LQW-3-RFF300 DKC ДКС

Перемычка для клеммы 3-х полюсная FER-300, DKC - это компактный поперечный соединитель для надежного электрического контакта между тремя болтовыми клеммами типа FER-300. Применяется в силовых распределительных устройствах, где требуется высокий ток и устойчивость к вибрациям. Артикул lqw-3-rff300 соответствует серии DKC, обеспечивая совместимость с оборудованием того же бренда.

Назначение и область применения

Перемычка для клеммы 3-х полюсная FER-300, DKC предназначена для создания электрического соединения между тремя выводами клемм FER-300. Она используется там, где необходимо передать большой ток без потерь - например, в щитах автоматического ввода резерва (АВР), преобразовательных установках, системах управления двигателями. Подходит для промышленной автоматизации, энергообъектов и оборудования с частотными преобразователями.

Технические характеристики

• Количество полюсов: 3 - позволяет замкнуть три фазы одновременно
• Номинальный ток: 520 А - выдерживает длительную нагрузку до этого значения без перегрева
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока
• Размер модуля: 150 мм - габаритная длина, определяющая шаг между клеммами
• Исполнение: поперечный соединитель - соединяет выводы параллельно, а не последовательно
• Цвет: серый - стандартизированная окраска для визуального отличия от других элементов

Совместимость и монтаж

Перемычка для клеммы 3-х полюсная FER-300, DKC устанавливается исключительно на шпильки-выводы клемм FER-300. Монтаж выполняется путём накладывания на три соседних вывода и затяжки контактных болтов. Не требует инструментов кроме стандартного ключа. Контакты выполнены из медного сплава с антикоррозийным покрытием. Убедитесь, что клеммы имеют одинаковый тип крепления и шаг 150 мм - иначе соединение будет некорректным.

Безопасность и стандарты

Перемычка для клеммы 3-х полюсная FER-300, DKC соответствует требованиям к безопасному использованию в электроустановках до 1 кВ. Конструкция исключает случайное прикосновение к токоведущим частям после установки. Нет открытых проводящих участков за пределами зоны клемм. Соответствие нормам IEC 60947-7-1 реализовано через испытание на нагрев и механическую прочность.

Преимущества

• Ускоряет сборку цепей - вместо трёх отдельных перемычек одна единица
• Меньше точек соединения - снижает риск возникновения переходного сопротивления
• Стабильный контакт даже при вибрациях благодаря жесткой конструкции
• Не требует дополнительных креплений - фиксируется только через существующие болты клемм

Ограничения применения

• Подходит только для клемм FER-300 с шагом 150 мм - не совместима с другими типами (FER-200, FER-400 и т.д.)
• Не предназначен для работы при температуре выше +85 C - возможна деформация изоляционных элементов
• Запрещено использовать в условиях постоянного воздействия воды или химически активных сред - материал не имеет защиты IP
• Не рекомендовано применение в цепях с импульсными токами свыше 10 кA - возможен пробой контактов

Примеры использования

• Щиты питания промышленных насосов с частотными преобразователями
• Обвязка силовых ячеек в распределительных пунктах (РП)
• Системы управления крупногабаритными конвейерами
• Электроустановки с несколькими двигателями, запитанными от одной фазы

Практические советы

• Перед установкой проверьте, чтобы все три клеммы были одного типа FER-300 и находились точно на одном уровне
• Затягивайте болты равномерно - перекос вызывает повышенное сопротивление и перегрев
• Проверяйте плотность контакта через год после монтажа - особенно в условиях вибраций
• Не используйте перемычку для временных соединений - она не предназначена для частого демонтажа
• При замене старой перемычки - всегда отключите питание и убедитесь в отсутствии остаточного напряжения
