Перемычка ЗНИ 61 677 NTB-JXB-35-C3 (10 шт/упак) |61677 |Navigator 21159

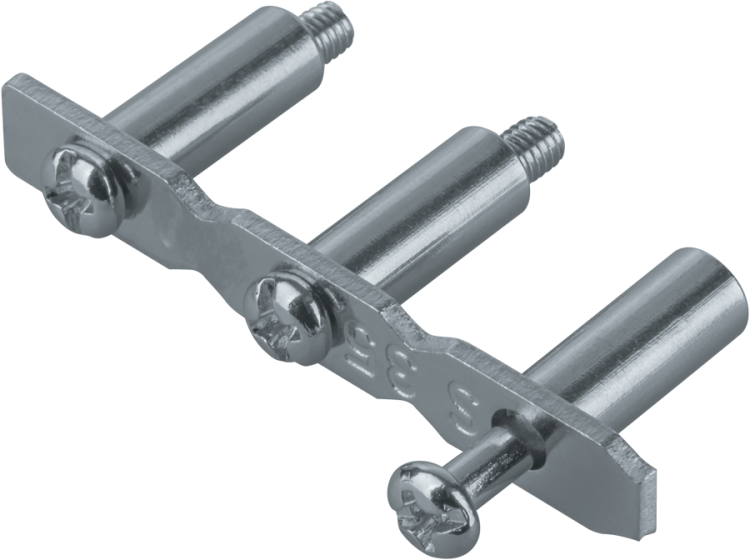

Перемычка ЗНИ 61 677 NTB-JXB-35-C3 - это компактное металлическое соединение из латуни, предназначенное для надёжного электрического контакта между клеммными зажимами серии ЗНИ Navigator. Упаковка содержит 10 единиц, что удобно для массового монтажа в щитах. Артикулы 61677 и 21159 соответствуют одной модели, используемой в промышленной автоматике.

Назначение и область применения

Перемычка ЗНИ 61 677 NTB-JXB-35-C3 используется для создания последовательных или параллельных соединений между клеммными зажимами серии ЗНИ Navigator. Она позволяет объединить несколько входящих проводов в один блок, уменьшить количество отдельных соединений и повысить плотность сборки в распределительном щите. Применяется в системах управления, на станках, в конвейерных линиях и других объектах с высокой плотностью коммутационных точек.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузки типичные для промышленных цепей
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного тока до 690 В
• Материал контактной части: латунь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Количество винтовых соединений: 3 - позволяет подключить три клеммы одновременно
• Способ монтажа: винтовой - фиксация через затяжку болтов
• Диапазон рабочих температур: от –50 C до +100 C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения
• Цвет: серый - визуально отличается от корпусов клемм, упрощает идентификацию
• Количество в упаковке: 10 шт. - оптимально для крупных проектов

Совместимость и монтаж

Перемычка ЗНИ 61 677 NTB-JXB-35-C3 совместима исключительно с клеммными зажимами серии ЗНИ Navigator (модели NTB-JXB). Для установки необходимо:

• Убедиться, что клемма имеет подходящий шаг и размер отверстий под винты (три точки крепления)
• Затянуть винты моментом, указанным в документации к клемме - перетягивание повредит резьбу
• Не использовать с другими сериями клемм - даже близкие по внешнему виду модели могут иметь другую геометрию

Рекомендуется проверять соответствие номера клеммы перед монтажом - не все ZNI имеют одинаковый интерфейс.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Материалы (латунь, оцинкованная сталь) обеспечивают устойчивость к окислению и механическому износу. Нет специальной сертификации по IEC или ГОСТ, указанной в данных - однако применение в рамках системы ЗНИ Navigator предполагает соблюдение норм, установленных для этой серии.

Преимущества

• Высокая проводимость благодаря латунным пластинам - снижаются потери энергии и нагрев
• Стандартная трёхточечная фиксация - равномерное распределение усилия и минимизация риска отсоединения
• Удобство упаковки по 10 шт. - экономит время при закупке и монтаже нескольких щитов
• Широкий температурный диапазон - подходит для работы вне помещений и в необогреваемых зонах

Ограничения применения

• Не применяется с клеммами других производителей - даже если они кажутся аналогичными
• Не предназначена для частого демонтажа - многократные затяжки винтов могут деформировать резьбу
• Не рекомендуется для цепей с импульсными нагрузками выше 125 А - возможен перегрев
• Не защищена от попадания воды или пыли - должна использоваться внутри закрытых щитов

Примеры использования

• Объединение трёх выходов одного автоматического выключателя на три отдельных потребителя
• Создание общей шины питания для группы датчиков в одном модуле
• Распределение фазы L1 между несколькими клеммами в распределительном щите на заводе
• Подключение нескольких термореле к одному контуру контроля температуры

Практические советы

• Перед монтажом проверьте, чтобы все клеммы были обесточены - даже при малом токе есть риск поражения
• Используйте отвертку с регулируемым крутящим моментом - переусиливать винты опасно
• При замене старой перемычки - осмотрите поверхность клемм на наличие следов перегрева; при наличии - замените и саму клемму
• Для больших проектов заказывайте сразу несколько упаковок - партии могут отличаться по цвету или исполнению
• Храните в сухом месте - хотя материал устойчив, длительное воздействие влаги может вызвать окисление контактов
