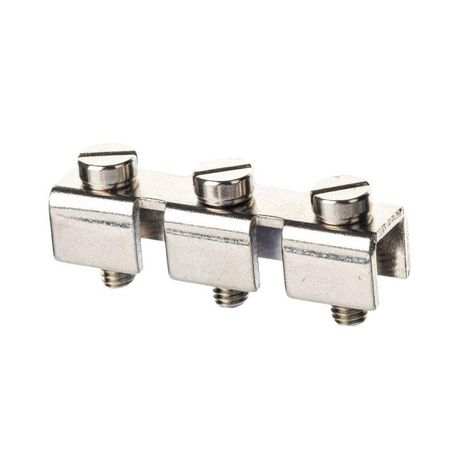

Перемычка винтовая для клеммы на 50 кв.мм, 3-х полюсная - BFI-3-20 ДКС

Перемычка винтовая для клемм на 50 кв.мм, 3-х полюсная от DKC (арт. bfi-3-20) предназначена для надёжного электрического соединения трёх соседних клемм сечением до 50 мм². Применяется в распределительных щитах и силовых цепях с высокими токами.

Назначение и область применения

Эта перемычка используется для создания последовательного или параллельного соединения между тремя винтовыми клеммами типа KRUH-50. Подходит для установки в силовых щитах, где требуется равномерное распределение тока между фазами или группами нагрузок. Часто применяется в системах автоматизации, на промышленных станках, конвейерах и вводно-распределительных устройствах.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 150 А
• Номинальное напряжение: 1000 В
• Сечение провода: до 50 мм²
• Способ монтажа: винтовой — фиксируется через зажимные винты клемм
• Изоляция: есть — изолированный корпус снижает риск КЗ
• Исполнение: поперечный соединитель — соединяет три клеммы бок-to-бок
• Размер модуля: 55 мм — соответствует стандартному шагу клеммных рядов
• Цвет: серый — совместим с типичной цветовой гаммой клеммных блоков DKC

Совместимость и монтаж

Перемычка bfi-3-20 совместима исключительно с клеммами KRUH-50. Устанавливается путём вставки контактов в зажимы клемм и затяжки винтов до упора. Для монтажа не требуются дополнительные инструменты — достаточно отвертки. Важно: перед установкой убедитесь, что все клеммы освобождены от проводов, чтобы избежать повреждения жил. После монтажа проверьте плотность прилегания — слабая затяжка вызывает перегрев.

Безопасность и стандарты

Изделие выполнено с изоляцией, предотвращающей случайное замыкание между фазами. Соответствует требованиям безопасности для оборудования до 1000 В переменного тока. Материалы устойчивы к нагреву и не поддерживают горение. Напряжение 1000 В позволяет использовать перемычку в большинстве промышленных сетей, включая системы с высоким импульсным фоном.

Преимущества

• Устраняет необходимость в отдельных проводах между клеммами — экономит место и время монтажа
• Высокий токовый запас (150 А) обеспечивает безопасную работу даже при кратковременных перегрузках
• Стандартный размер 55 мм легко интегрируется в существующие клеммные ряды
• Позволяет временно отключить одну из клемм, не нарушая связь остальных — просто выкрутите один винт

Ограничения применения

• Не подходит для клемм другого типа (например, KRUH-25, KRUH-70) — несоответствие по размеру и форме контактных площадок
• Не предназначен для частого демонтажа — многократные операции затяжки/ослабления винтов могут деформировать контактные поверхности
• Не рекомендуется для применений с постоянными вибрациями без дополнительной фиксации — возможна саморазвинчиваемость
• Максимальное сечение — 50 мм²; использование проводов больше этого значения недопустимо

Примеры использования

• Подключение трёхфазного двигателя к клеммнику — каждая фаза подведена к своей клемме, перемычка bfi-3-20 соединяет их внутри щита
• Объединение выходов трёх тепловых реле в единую сигнализацию аварии
• Распределение питания от одного входного автомата на три группы потребителей через клеммы KRUH-50

Практические советы

• Перед установкой проверьте, что винты клемм не имеют следов коррозии — при необходимости очистите их мягкой щёткой
• Затягивайте винты равномерно: начните с центрального, затем — крайние, чтобы избежать перекоса
• После монтажа используйте термокамеру или инфракрасный термометр — температура контактов не должна превышать 60 °C при рабочей нагрузке
• Если нужна гибкая коммуникация между клеммами, рассмотрите возможность использования шинопровода вместо этой перемычки — она лучше справится с динамическими нагрузками
• Храните перемычку в сухом месте — влага может вызвать окисление медных контактов
