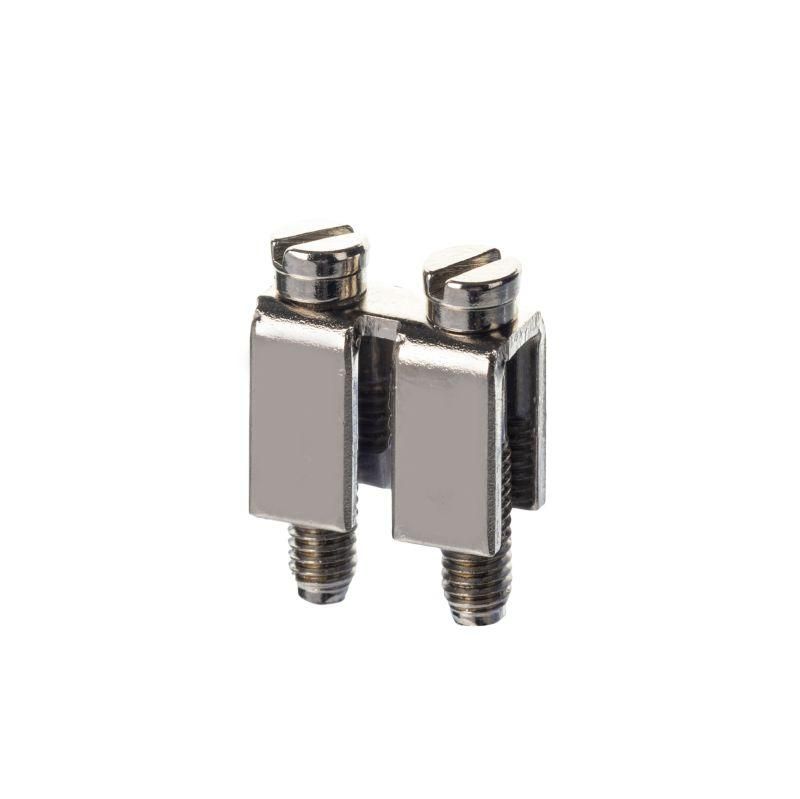

Перемычка винтовая для клеммы на 2.5 кв.мм, 2-х полюсная - IBF-2-5 ДКС

Перемычка винтовая для клемм на 2.5 кв.мм, 2-х полюсная от бренда DKC (ДКС), артикул ibf-2-5, предназначена для надёжного электрического соединения двух соседних клемм в сборках с проводниками до 2,5 мм2. Применяется в промышленной автоматике, распределительных щитах и системах управления.

Назначение и область применения

Эта перемычка используется для создания последовательного или параллельного соединения между двумя клеммными зажимами одного уровня. Подходит для коммутации сигнальных и силовых цепей в условиях повышенной нагрузки. Часто применяется в промышленных щитах, на станках, конвейерах, системах освещения и автоматизации, где требуется быстрое и надёжное соединение без сварки или пайки.

Технические характеристики

• Количество полюсов: 2 - позволяет соединить две клеммы одновременно
• Номинальный ток: 28 А - выдерживает постоянную нагрузку до этого значения
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ
• Сечение провода: до 2,5 мм2 - совместима с клеммами, предназначенными для таких проводников
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Изоляция: да - корпус изолирован, предотвращает случайные замыкания
• Размер модуля: 10,13 мм - соответствует стандартному шагу клеммных рядов DIN-рейки
• Цвет: серый - визуально отличается от других элементов, упрощает идентификацию
• Тип изделия: винтовая перемычка - фиксируется путём затяжки винтов в клеммах
• Способ монтажа: винтовой - требует доступа к клеммным винтам для установки

Совместимость и монтаж

Перемычка совместима с клеммами системы DKC, имеющими стандартный шаг 10,13 мм и предназначенные для проводов до 2,5 мм2. Для установки необходимо ослабить винты на двух смежных клеммах, вставить перемычку и плотно закрутить винты. Убедитесь, что жилы проводов не выходят за пределы контактной площадки - это снижает риск перегрева. Перемычка не подходит для клемм с другим шагом или для проводов большего сечения.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для промышленного оборудования. Медные контакты обеспечивают стабильность при длительной работе, а изоляция исключает риск поражения током при обслуживании. Напряжение 1000 В и ток 28 А соответствуют нормам для классических промышленных применений. Однако не используйте её в взрывоопасных средах - продукт не имеет соответствующих взрывозащитных сертификатов.

Преимущества

• Высокая механическая прочность благодаря медной основе и точной форме
• Устойчивость к нагреву - медь эффективно отводит тепло
• Легкий контроль качества - видимая изоляция и цвет позволяют быстро определить установленную перемычку
• Не требует специальных инструментов - достаточно обычной отвертки
• Поддерживает долгий срок службы в условиях вибраций и частых перепадов температур

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не рекомендована для переменного тока выше 1000 В - превышение напряжения нарушает изоляционные свойства
• Не предназначена для использования вне щитов или в открытых местах без защиты от внешнего воздействия
• Не совместима с клеммами других производителей, если шаг или форма контактов отличаются
• Запрещён монтаж под напряжением - всегда отключайте питание перед установкой

Примеры использования

• Соединение входных фаз в распределительном щите
• Объединение нескольких датчиков в одной группе на шине
• Формирование цепи питания для группы реле
• Создание параллельных ветвей в системе управления насосами
• Коммутация сигналов в контроллере PLC при использовании клеммных колонок DKC

Практические советы

• Проверьте соответствие сечения провода и типа клеммы перед установкой - даже небольшое несоответствие может вызвать нагрев
• Не переусердствуйте с моментом затяжки винтов - перетянутые винты повредят контактную пластину
• При множественных соединениях используйте одинаковые по цвету и типу перемычки - это упростит диагностику
• При ремонте или модернизации щита - сохраняйте оригинальную схему подключения, чтобы не нарушить логику работы
• Храните перемычки в сухом месте - влага может окислить медные поверхности, особенно при длительном хранении
