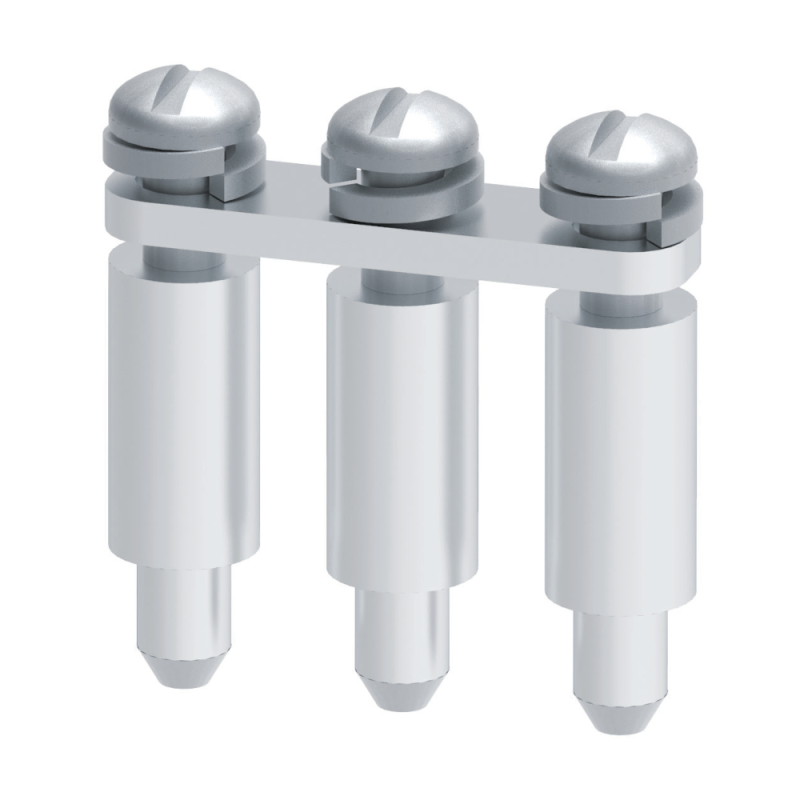

Перемычка винтовая 3 полюса OptiClip CA727/3 для клемм CMT-4, CDL-4 - 331810 КЭАЗ

Перемычка винтовая 3 полюса OptiClip CA727/3 от КЭАЗ предназначена для соединения трёх соседних проходных мини-клемм в распределительной коробке или щите. Это готовое решение для быстрого и надёжного подключения фаз в цепях до 32 А, особенно удобное при сборке автоматических выключателей, контакторов и других устройств на DIN-рейке.

Назначение и область применения

Перемычка винтовая 3 полюса OptiClip CA727/3 используется для создания последовательного электрического соединения между тремя соседними клеммами типа CMT-4 и CDL-4 от КЭАЗ. Применяется в силовых цепях управления, распределительных щитах, системах автоматизации. Подходит для установки на DIN-рейке в промышленном и коммерческом оборудовании - например, в панелях станков, конвейеров, систем освещения и HVAC.

Технические характеристики

• Тип изделия: гребенчатая винтовая перемычка
• Количество полюсов: 3
• Номинальный ток: 32 А
• Способ монтажа: винтовой - подключение осуществляется через встроенные винты, которые затягиваются в отверстия клемм
• Совместима с клеммами: OptiClip CMT-4, CDL-4
• Размер модуля: не применяется - перемычка не имеет стандартизированного модульного шага, её длина определяется количеством полюсов

Совместимость и монтаж

Перемычка винтовая 3 полюса OptiClip CA727/3 устанавливается исключительно на проходные клеммы серии CMT-4 и CDL-4 от КЭАЗ. Для монтажа необходимо:

• Установить клеммы на DIN-рейке с равным шагом
• Выровнять три смежные клеммы по одной линии
• Вставить перемычку так, чтобы каждый винт попал точно в центральное отверстие клеммы
• Затянуть винты отвёрткой до упора - не перетягивать, чтобы не повредить резьбу клеммы

Не совместима с другими типами клемм, включая зажимы с push-in или spring-фиксацией. Убедитесь, что используете именно винтовые клеммы CMT-4 / CDL-4 - другие модели не имеют подходящих отверстий.

Безопасность и стандарты

Перемычка винтовая 3 полюса OptiClip CA727/3 соответствует требованиям безопасности для оборудования низкого напряжения. Произведена в соответствии с нормами КЭАЗ, обеспечивающими термическую и электрическую стабильность при работе в условиях промышленной среды. Материалы - медная токоведущая часть с оловянным покрытием, корпус из самозатухающего поликарбоната.

Преимущества

• Готовое изделие - не требует резки, гибки или пайки, снижает время сборки
• Надёжный контакт благодаря жёсткой металлической шине и точному расположению винтов
• Исключает случайное ослабление соединений - винты фиксируют перемычку внутри клеммы
• Можно использовать в местах с ограниченным доступом - не нужна дополнительная инструментальная площадь
• Цветовая маркировка и форма позволяют легко отличить количество полюсов (2, 3, 4, 10) при визуальном контроле

Ограничения применения

• Подходит только для клемм CMT-4 и CDL-4 - не работает с другими типами клемм, даже от КЭАЗ
• Не предназначен для переменного тока выше 32 А - превышение нагрузки вызывает перегрев и выход из строя
• Не рекомендуется для частых демонтажей - многократное затягивание винтов может износить резьбу клеммы
• Не защищён от внешнего воздействия - не следует применять в открытых, запылённых или влажных помещениях без защиты корпуса

Примеры использования

• Соединение трёх фаз входного автомата с группой выходных автоматов в щите управления
• Объединение трёх клемм контактора для передачи сигнала на несколько исполнительных механизмов
• Распределение питания по трём датчикам или реле в одном ряду на DIN-рейке
• Формирование общей шины L1/L2/L3 в распределительной коробке с использованием нескольких таких перемычек

Практические советы

• Выбирая перемычку, проверьте номер клеммы - она должна быть именно CMT-4 или CDL-4. Другие аналоги могут иметь другое расположение отверстий.
• При сборке щита соблюдайте порядок: сначала закрепите все клеммы, потом устанавливайте перемычки - так легче добиться идеального выравнивания.
• Для контроля качества соединения после монтажа можно провести тепловизионную диагностику - нагрев указывает на плохой контакт.
• Если вам нужны перемычки на 2 или 4 полюса - у КЭАЗ есть аналогичные модели CA727/2 и CA727/4. Они взаимозаменяемы по конструкции, но не по числу контактов.
• Храните перемычки в сухом месте - влага может окислить медные части, особенно если они уже были установлены ранее.
