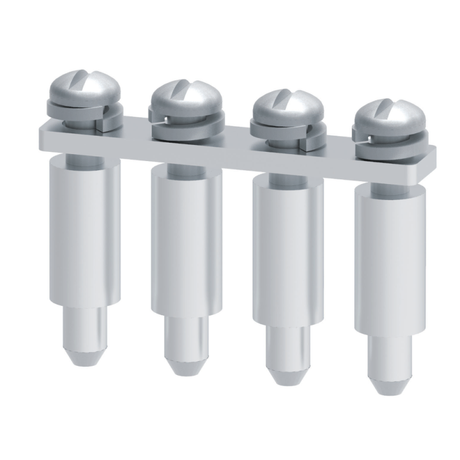

Перемычка винтовая 4 полюса OptiClip CA727/4 для клемм CMT-4, CDL-4 - 331811 КЭАЗ

Перемычка винтовая 4 полюса OptiClip CA727/4 от Кэаз предназначена для соединения четырёх соседних проходных мини-клемм в одном ряду, обеспечивая надёжную передачу тока до 32 А. Это готовое решение для быстрого и безопасного распределения фаз в щитах автоматизации.

Назначение и область применения

Перемычка винтовая 4 полюса OptiClip CA727/4 используется для создания последовательного электрического соединения между четырьмя проходными клеммами типа CMT-4 и CDL-4. Применяется в силовых цепях управления, распределительных щитах, системах автоматизации и на производствах, где требуется компактная и устойчивая коммуникация между контактами. Подходит для установки в устройствах КЭAZ, использующих стандартизированные мини-клеммы.

Технические характеристики

• Тип изделия: гребенчатая винтовая перемычка
• Количество полюсов: 4
• Номинальный ток: 32 А
• Способ монтажа: винтовой - подключение осуществляется через встроенные винты, которые затягиваются в отверстия клемм
• Материал токоведущей части: медный сплав с покрытием, обеспечивающим хорошую проводимость и антикоррозийную стойкость
• Размер модуля: не применяется - перемычка не имеет стандартной модульной ширины, её установка зависит от шага клемм

Совместимость и монтаж

Перемычка OptiClip CA727/4 совместима исключительно с проходными мини-клеммами КЭАЗ типов CMT-4 и CDL-4. Для монтажа необходимо:

• Установить перемычку поверх группы из четырёх смежных клемм так, чтобы каждый винт попал точно в центральное отверстие клеммы;
• Затянуть все четыре винта равномерным моментом - перегрузка может повредить пластиковые корпуса клемм;
• Не использовать с другими типами клемм, даже если они выглядят аналогично - отличаются внутренняя форма и глубина отверстия.

Инструмент: рекомендуется применять крестовую отвёртку подходящего размера. Нельзя заменять винты самонарезающими или болтами другого типа.

Безопасность и стандарты

Перемычка соответствует требованиям безопасности для устройств низкого напряжения. Произведена в соответствии с технологическими нормами КЭАЗ и рассчитана на работу в условиях, допустимых для классических промышленных клеммных колодок. Сертификационные документы доступны на сайте завода.

Преимущества

• Готовый продукт - не требует самостоятельной сборки, снижает риск ошибок при монтаже
• Стабильное контактирование благодаря жестко закреплённым винтам и точному расположению токоведущих элементов
• Защищает от случайного отключения - винты не выпадают и не теряются
• Обеспечивает однородное распределение тока по всем полюсам за счёт цельной металлической шины

Ограничения применения

• Не для переменного тока выше 32 А - превышение нагрузки вызывает нагрев и деформацию
• Не предназначен для работы в средах с высокой запылённостью или химической активностью - материал корпуса не имеет защиты IP
• Не совместим с клеммами других производителей, кроме CMT-4 и CDL-4 от КЭАЗ
• Не следует использовать в цепях с частыми механическими вибрациями без дополнительной фиксации щита

Примеры использования

• Подключение трёхфазной сети к нескольким реле контроля температуры в теплице
• Распределение фазы L1 на несколько входов преобразователя частоты
• Создание параллельных цепей питания для нескольких двигателей в одной группе на конвейере
• Формирование единой точки заземления для нескольких датчиков в панели управления

Практические советы

• Перед установкой проверьте, что все клеммы находятся в одном уровне - перекос увеличивает усилие на винтах и может сломать корпус
• При использовании в многоканальных щитах - пометьте каждую перемычку этикеткой, особенно если есть одинаковые по цвету клеммы
• Не устанавливайте перемычку после того, как уже подключены провода - лучше собирать всю цепочку заранее, затем вставлять
• Для обслуживания: достаточно ослабить винты, чтобы снять перемычку - провода остаются на своих местах
• Артикул 331811 - это единственная версия для 4 полюсов; другие варианты (2, 3, 10 полюсов) имеют свои номера
