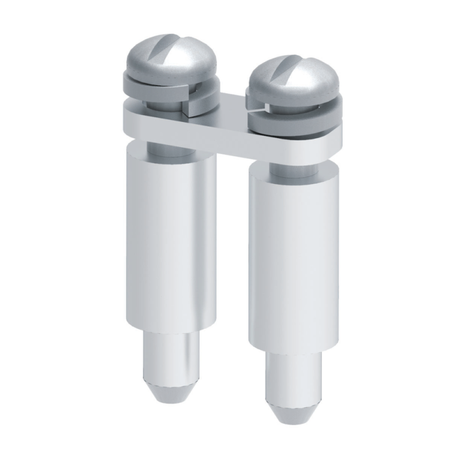

Перемычка винтовая 2 полюса OptiClip СА722 для клемм CTS-4, CMC-2,5, CKT-4 - 332731 КЭАЗ

Перемычка винтовая OptiClip СА722/2 - готовое решение для надёжного электрического соединения между клеммами CTS-4, CMC-2,5 и CKT-4. Устройство предназначено для быстрого и безопасного распределения тока до 32 А в распределительных щитах, особенно там, где требуется минимизация времени монтажа и исключение ошибок при подключении.

Назначение и область применения

Перемычка винтовая OptiClip СА722/2 используется для создания последовательных или параллельных соединений между соседними клеммами на DIN-рейке. Подходит для установки в силовых цепях с постоянным или переменным током. Применяется в автоматических выключателях, контакторах, реле и других устройствах, использующих клеммы CTS-4, CMC-2,5 и CKT-4. Часто встречается в промышленной автоматике, системах управления и распределительных щитах.

Технические характеристики

• Тип изделия: винтовая перемычка
• Номинальный ток: 32 А
• Количество перемычек в комплекте: 2 шт.
• Тип соединителя: комбинированный - сочетает механическую фиксацию и электрический контакт через винты
• Максимальное количество полюсов, которые можно соединить: до 10 (при использовании нескольких перемычек)
• Способ монтажа: винтовой - подключение осуществляется через встроенные винты, затягиваемые отверткой

Совместимость и монтаж

Перемычка винтовая OptiClip СА722/2 совместима только с клеммами следующих типов: CTS-4, CMC-2,5, CKT-4. Она устанавливается путём вставления в отверстие клеммы и фиксации винтом. Для правильного монтажа необходимо:

• Убедиться, что клемма имеет соответствующий диаметр отверстия (не более 6 мм)
• Затянуть винт перемычки моментом не выше 0,8 Нм - перегрузка может повредить резьбу клеммы
• Не использовать с клеммами других серий - даже внешне похожими - риск плохого контакта и нагрева

Обе перемычки в наборе одинаковые - позволяют соединять два соседних полюса одновременно. Для длинных цепочек потребуется несколько таких перемычек.

Безопасность и стандарты

Перемычка винтовая OptiClip СА722/2 изготовлена в соответствии с требованиями IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Все металлические части выполнены из медного сплава с омеднением - обеспечивает низкое переходное сопротивление и устойчивость к окислению. Изоляция - самозатухающий термопластик, класс горючести UL94 V-2.

Преимущества

• Готовое изделие - не требует резки провода или самостоятельной сборки
• Исключает человеческий фактор при подключении - снижает вероятность ошибок
• Фиксируется одним движением - экономит время при монтаже и обслуживании
• Выдерживает высокие токи - 32 А позволяет применять в мощных нагрузках
• Подходит для многократных демонтажей - винтовые соединения сохраняют прочность после нескольких затяжек

Ограничения применения

• Не применяется в цепях с напряжением выше 690 В - максимальная рабочая величина указана для клемм, с которыми она совместима
• Не рекомендовано использование в условиях постоянной вибрации без дополнительной фиксации - возможна самооткрутка винтов
• Не предназначен для работы в средах с агрессивными химическими веществами или повышенной запылённостью без защиты корпуса
• Не заменяет заземляющую перемычку - для этих целей используются специальные модели с маркировкой PE

Примеры использования

• Соединение нескольких автоматических выключателей в одном ряду щита
• Распределение питания между несколькими контакторами на одной DIN-рейке
• Объединение входных фаз в частотном преобразователе с клеммами типа CTS-4
• Создание группового питания для светильников или насосов в распределительном щите

Практические советы

• Перед установкой проверьте, чтобы все клеммы были обесточены и отключены от сети
• Используйте отвертку с регулируемым крутящим моментом - лучше всего подходят модели с пределом до 1 Нм
• Если планируете соединять больше двух полюсов - закупайте сразу несколько перемычек OptiClip СА722/2; они взаимозаменяемы
• При ремонте или модификации щита - не забудьте отметить номера полюсов перед удалением перемычки, чтобы не перепутать фазы
• Артикул 332731 - единственный код для этого изделия в каталогах КЭАЗ. Не путайте с другими моделями OptiClip - даже маленькая разница в маркировке может означать другую габаритную совместимость
