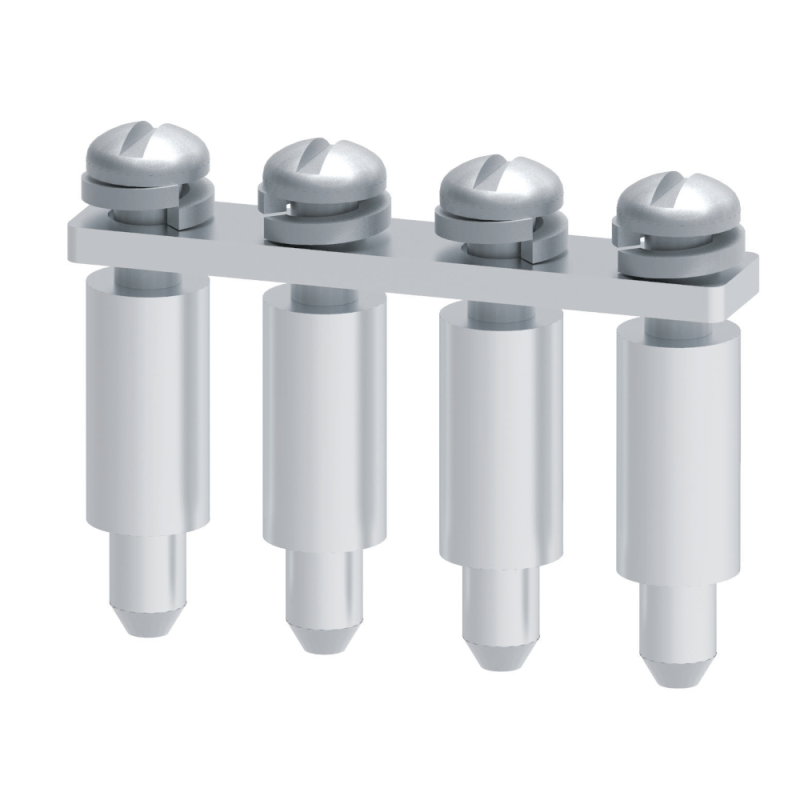

Перемычка винтовая 4 полюса OptiClip СА722 для клемм CTS-4, CMC-2,5, CKT-4 - 332729 КЭАЗ

Перемычка винтовая 4 полюса OptiClip СА722/4 от КЭАЗ предназначена для надёжного соединения нескольких клемм в одной цепи, обеспечивая передачу тока до 32 А при напряжении до 800 В. Применяется в распределительных щитах с клеммами CTS-4, CMC-2,5 и CKT-4, где требуется жёсткая и безопасная коммутация фаз или нулевых проводников.

Назначение и область применения

Перемычка винтовая 4 полюса OptiClip СА722/4 используется для создания последовательного соединения между четырьмя соседними клеммами одного типа. Она заменяет ручную пайку или скрутку проводов, ускоряя сборку и повышая надёжность контакта. Подходит для установки в силовые и управляющие цепи промышленного оборудования: автоматических выключателях, тепловых реле, контакторах, распределительных щитах.

Технические характеристики

• Тип изделия: винтовая перемычка
• Количество полюсов: 4
• Номинальный ток: 32 А
• Номинальное напряжение: 800 В
• Способ монтажа: винтовой - подключение осуществляется через встроенные винты, затягивающиеся в отверстия клемм
• Исполнение: винтовое - все элементы собраны в единое целое, не требует дополнительной нарезки или доработки
• Размер модуля: 0 мм - не соответствует стандартному модульному шагу, монтируется непосредственно на клеммах, не занимает место в DIN-рейке

Совместимость и монтаж

Перемычка OptiClip СА722/4 совместима исключительно с клеммами КЭАЗ следующих типов: CTS-4, CMC-2,5, CKT-4. Установка выполняется просто: перемычка вставляется в клеммы так, чтобы её винты попали точно в центральные отверстия клемм. После этого каждый винт затягивается отвёрткой до упора - контакт формируется за счёт давления на металлический зажим внутри клеммы. Нельзя использовать с другими клеммами, даже если они внешне похожи - отличаются геометрия отверстий и глубина посадки.

Безопасность и стандарты

Перемычка винтовая 4 полюса OptiClip СА722/4 изготовлена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и прошла испытания на термическую стойкость и электрическую прочность. Все токоведущие части выполнены из медного сплава с оловянным покрытием - предотвращает окисление и снижает переходное сопротивление. Конструкция не содержит открытых токоведущих частей после монтажа, что соответствует нормам безопасности для щитового оборудования.

Преимущества

• Готовое решение - не требует резки проводов, скручивания или пайки
• Устойчивый контакт - винтовое соединение не ослабевает при вибрации
• Экономия времени - монтаж занимает несколько секунд вместо минут на прокладку проводов
• Минимальный риск ошибки - фиксированная длина и расположение полюсов исключают перекрёстные соединения
• Не занимает место на DIN-рейке - компактная форма позволяет плотно располагать другие устройства рядом

Ограничения применения

• Подходит только для клемм CTS-4, CMC-2,5, CKT-4 - не работает с клеммами других производителей или других серий КЭАЗ
• Не предназначен для переменного тока выше 800 В или постоянного тока свыше 32 А
• Запрещено применять в условиях повышенной влажности без защиты корпуса - сама перемычка не имеет IP-защиты
• Не рекомендуется для многократного демонтажа - частые затяжки винтов могут повредить резьбу в клемме

Примеры использования

• Объединение трёх фаз в одном автоматическом выключателе с клеммами CTS-4
• Создание общей нулевой шины между несколькими реле контроля температуры с клеммами CMC-2,5
• Связка выходов контакторов в системе управления конвейером с использованием клемм CKT-4

Практические советы

• Перед установкой проверьте, что клеммы имеют одинаковый тип - смешивание CTS-4 и CMC-2,5 в одной перемычке невозможно
• Затягивайте винты равномерно - не переусердствуйте, чтобы не сломать пластиковую часть клеммы
• При сборке щита используйте перемычку сразу после установки клемм - так легче контролировать правильность положения
• Для больших массивов соединений (например, 10 полюсов) применяйте специализированные версии - OptiClip СА722/10
• Храните перемычку в сухом месте - хотя она не боится пыли, влага может вызвать коррозию контактов при длительном хранении
