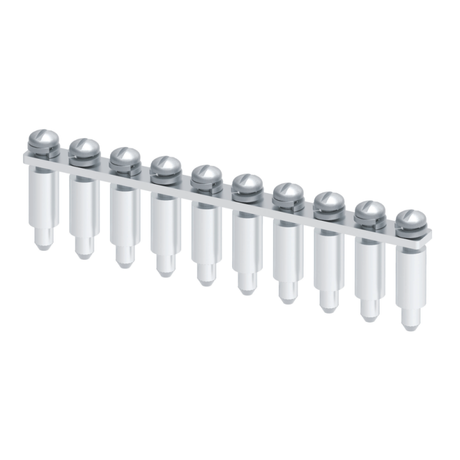

Перемычка винтовая 10 полюсов OptiClip СА725 для клемм CTS-16 - 289811 КЭАЗ

Перемычка винтовая 10 полюсов OptiClip СА725/10 КЭАЗ - это готовый комбинированный соединитель для надёжного электрического соединения десяти винтовых клемм OptiClip CTS-16 в распределительных щитах. Применяется там, где требуется одновременное подключение нескольких цепей без использования отдельных проводов.

Назначение и область применения

Перемычка винтовая 10 полюсов OptiClip СА725/10 КЭАЗ предназначена для создания последовательного электрического соединения между десятью соседними клеммами типа OptiClip CTS-16. Используется в силовых и управляющих цепях автоматических выключателей, контакторов, тепловых реле и других устройств, установленных на DIN-рейке. Подходит для сборки щитов в промышленной автоматизации, энергетике и объектах ЖКХ.

Технические характеристики

• Тип изделия: винтовая перемычка
• Количество полюсов: 10
• Номинальный ток: 90 А
• Способ монтажа: винтовой - фиксируется в клеммах с помощью встроенных винтов
• Модель/исполнение: комбинированный соединитель
• Размер модуля: не применяется - не требует занимаемого места на рейке

Перемычка выполнена из медной токоведущей шины с гальваническим покрытием, что обеспечивает низкое переходное сопротивление и долговечность. Винты затягиваются обычным отвёрткой - не требуют специального инструмента.

Совместимость и монтаж

Перемычка винтовая 10 полюсов OptiClip СА725/10 КЭАЗ совместима исключительно с клеммами OptiClip CTS-16. Устанавливается путём вставления каждого винта в центральное отверстие клеммы и последующего затягивания до упора. Монтировать можно только на уже закреплённые клеммы - предварительная установка перемычки перед креплением клемм невозможна. Нельзя использовать с другими типами клемм, даже если они имеют внешнее сходство.

Преимущества

• Устраняет необходимость прокладывать многожильные перемычки - снижает риск перегрева и плохого контакта
• Обеспечивает равномерную нагрузку на все полюса за счёт единой токоведущей шины
• Значительно ускоряет сборку щита - заменяет до 9 отдельных проводов
• Имеет компактную форму - не выступает за границы корпуса устройства
• Не требует дополнительных креплений или изоляционных элементов

Ограничения применения

• Подходит только для клемм OptiClip CTS-16 - не работает с другими сериями, включая CTS-10, CTS-25 или аналоги от других производителей
• Не предназначен для переменного напряжения выше 690 В - максимальное рабочее напряжение определяется клеммами, а не самой перемычкой
• Запрещено применять в условиях постоянного механического воздействия или вибраций без дополнительной фиксации щита
• Не рассчитана на частые демонтажи - многократное откручивание винтов может повредить резьбу в клемме

Примеры использования

• Связка десяти автоматических выключателей в одном ряду для питания группы освещения
• Объединение выходов тепловых реле в системе управления двигателем
• Распределение фазы L1 между несколькими контакторами в пульте управления
• Создание общей нулевой шины в щите с использованием клемм OptiClip CTS-16

Практические советы

• Перед установкой проверьте, чтобы все клеммы были плотно закреплены на DIN-рейке - слабо зажатые клеммы вызывают перегрев
• Затягивайте винты перемычки усилием 0,5–0,7 Нм - слишком сильное давление может треснуть пластиковую часть клеммы
• При сборке щита используйте перемычку только после окончательного расположения всех устройств - изменение порядка потребует её замены
• Для удобства монтажа рекомендуется начинать с крайних клемм и двигаться к центру - так легче контролировать выравнивание
• Проверяйте контакт после первого включения - при первом нагреве возможна небольшая усадка металла, требующая повторной затяжки
