Перемычка винтовая 2 полюса OptiClip СА771 для клемм CTS-35 - 289816 КЭАЗ

Перемычка винтовая 2 полюса OptiClip СА771/2 КЭАЗ - это готовое решение для надёжного электрического соединения между двумя соседними винтовыми клеммами типа OptiClip CTS-35. Применяется в распределительных щитах, автоматических выключателях и других устройствах, где требуется безопасная передача тока до 105 А.

Назначение и область применения

Перемычка винтовая 2 полюса OptiClip СА771/2 КЭАЗ предназначена для создания последовательного электрического соединения между двумя винтовыми клеммами. Она используется там, где необходимо объединить два фазных или нулевых провода без дополнительной сварки, пайки или болтовых соединений. Подходит для установки в коммутационных аппаратах, автоматических выключателях, контакторах и другом оборудовании с клеммами OptiClip CTS-35. Часто применяется в промышленных щитах, на конвейерах, в системах управления станками и насосными станциями.

Технические характеристики

• Тип изделия: винтовая перемычка
• Количество полюсов: 2
• Номинальный ток: 105 А
• Способ монтажа: винтовой - подключение осуществляется через встроенные винты в отверстия клемм
• Модель исполнения: комбинированный соединитель
• Размер модуля: 0 мм - не занимает место по ширине в щите, монтируется прямо на клеммах

Совместимость и монтаж

Перемычка винтовая 2 полюса OptiClip СА771/2 КЭАЗ совместима исключительно с клеммами серии OptiClip CTS-35. Для установки достаточно вставить её в отверстия двух смежных клемм и затянуть винты до упора - никаких дополнительных инструментов, кроме отвёртки, не требуется. Монтаж выполняется после подключения основных проводов. Убедитесь, что клеммы находятся на одном уровне и имеют одинаковый тип зажима. Нельзя использовать с другими типами клемм - даже близкими по внешнему виду.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Произведено на Курском электроаппаратном заводе (КЭАЗ) - компании с многолетней репутацией в области промышленной электротехники. Конструкция обеспечивает устойчивый контакт при высоких нагрузках, предотвращает перегрев и случайное отсоединение. Сертифицирована для работы в условиях промышленной среды.

Преимущества

• Готовое изделие - не требует изготовления самодельных перемычек из медной шины
• Ускоряет сборку щита за счёт быстрого и точного монтажа
• Обеспечивает равномерную плотность контакта благодаря одновременной затяжке обоих винтов
• Не увеличивает габариты щита - не занимает места по модулю
• Высокая механическая прочность и термостойкость материала

Ограничения применения

• Подходит только для клемм OptiClip CTS-35 - не работает с другими типами клемм, включая другие серии OptiClip
• Не предназначен для переменного тока выше 105 А - превышение нагрузки вызывает перегрев и повреждение
• Запрещено применять в условиях постоянного воздействия воды, масла или химически активных веществ - не имеет защиты IP
• Не рекомендуется для частого демонтажа - многократная затяжка винтов снижает долговечность контакта

Примеры использования

• Соединение входных фаз двух автоматических выключателей в одном ряду щита
• Объединение нулевых шин в распределительном устройстве
• Формирование цепи питания нескольких контакторов от одного источника
• Сборка группового освещения в промышленных помещениях

Практические советы

• Перед установкой проверьте, чтобы все клеммы были полностью свободны и не имели следов окисления
• Затягивайте винты равномерно - сначала слегка, затем до момента упора, не переусердствуя
• Для удобства монтажа используйте отвёртку с плоским жалом подходящего размера - слишком маленькое жало может соскочить

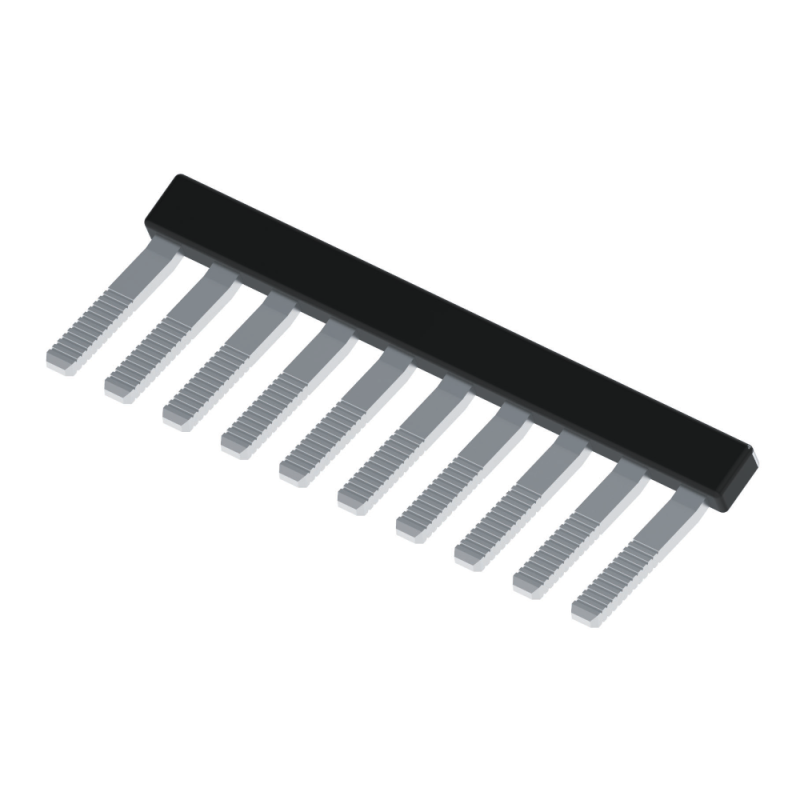

• Если вам нужна перемычка на 3 или 4 полюса - выбирайте модели СА771/3 или СА771/4; для 10 полюсов - СА771/10
• Храните перемычку в сухом месте - влага может вызвать коррозию контактов
