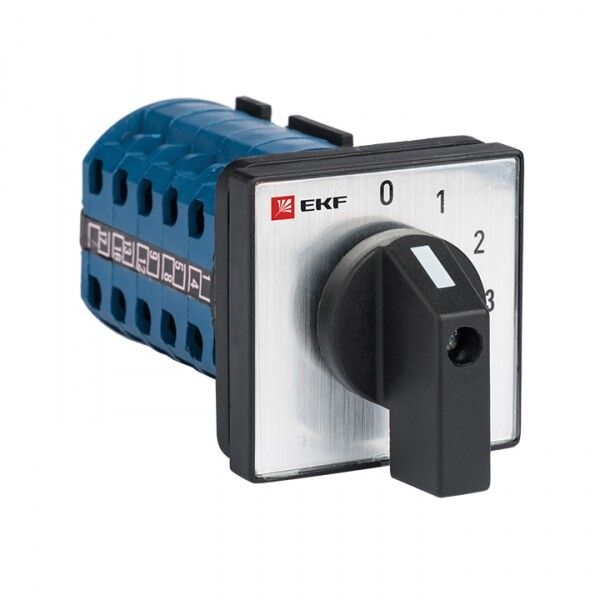

Переключатель кулачковый ПК-1-121 1п 25А "0-1-2-3" EKF pk-1-121-25

Переключатель кулачковый ПК-1-121 25А 1П 0-1-2-3 от EKF PROxima - это однополюсный механический выключатель с четырьмя фиксированными положениями, предназначенный для ручного коммутирования цепей переменного тока до 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с монтажом через переднюю панель.

Назначение и область применения

Переключатель кулачковый ПК-1-121 25А 1П 0-1-2-3 используется для ручного включения и отключения электрических цепей с возможностью выбора одного из трёх рабочих состояний (0–1–2–3) и нейтрального положения. Применяется там, где требуется надёжное, долговечное и простое управление нагрузкой без автоматизации - например, в системах освещения, нагрева, маломощных двигателях, тестовых стендах и пультах управления оборудованием.

Технические характеристики

• Номинальный ток: 25 А - способен безопасно коммутировать нагрузки до этого значения;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В, 50/60 Гц;
• Количество полюсов: 1 - управляет одной электрической цепью;
• Число положений: 4 (0–1–2–3) - позволяет выбирать один из трёх активных режимов и одно нейтральное (выключенное);
• Наличие нейтрального положения: да - обеспечивает полное отключение цепи без случайного замыкания;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли;
• Размер передней панели: 48×48 мм - совместим со стандартными отверстиями для монтажа в щитах;
• Модульная ширина: 3 модуля - соответствует стандартному шагу DIN-рейки;
• Тип элемента управления: поворотная рукоятка - удобна для ручного переключения;
• Конструкция: встраиваемое устройство - монтируется в панель, а не на рейку;
• Количество НО контактов: 0 - нет нормально открытых контактов;
• Количество переключающих контактов: 0 - коммутация осуществляется через внутренние перемычки между положениями, не через классические NO/NC контакты.

Совместимость и монтаж

Переключатель кулачковый ПК-1-121 25А 1П 0-1-2-3 устанавливается в отверстие 48×48 мм на лицевой панели шкафа, пульта или корпуса. Крепится с помощью фланца и гайки сзади - не требует DIN-рейки. Для монтажа необходимо предварительно просверлить отверстие нужного размера. Подключение проводов выполняется к клеммам снизу или сбоку - зажимы рассчитаны на медные жилы сечением до 2,5 мм2. Устройство не имеет крепления на DIN-рейку, поэтому не подходит для монтажа в типовые щиты с исключительно рейкой.

Безопасность и стандарты

Переключатель кулачковый ПК-1-121 25А 1П 0-1-2-3 соответствует требованиям к механической прочности и электробезопасности для бытовых и промышленных устройств. Серия EKF PROxima проходит контроль качества в соответствии с российскими стандартами. Отсутствие сертификата по IEC/EN не указано - для точного соответствия проверьте документацию завода-изготовителя. IP20 не допускает использование во влажных или запылённых помещениях без дополнительной защиты.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление и увеличивает срок службы;
• Удобная поворотная рукоятка обеспечивает чёткую визуализацию текущего положения;
• Нейтральное положение (0) гарантирует полное отключение цепи - минимизирует риск аварийного включения;
• Компактный форм-фактор 48×48 мм легко интегрируется в существующие панели;
• Механическая надёжность - нет электроники, что делает устройство устойчивым к помехам и перепадам напряжения.

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна;
• Не поддерживает автоматическое управление - только ручное переключение;
• Не имеет нормально открытых или закрытых контактов - нельзя использовать как реле или сигнализатор;
• Не монтируется на DIN-рейку - требует специальной панели с отверстием 48×48 мм;
• Запрещено превышать номинальный ток 25 А - перегрузка вызывает оплавление контактов.

Примеры использования

• Выбор режима работы нагревательного элемента: OFF / Low / Medium / High;
• Ручной выбор направления вращения маломощного двигателя (через переключение фаз);
• Инвертерный контроллер с тремя уровнями мощности + выключение;
• Тестовый стенд для подачи питания в три различных точки цепи;
• Пульт управления насосом с функциями: выкл / авто / ручной / пробный режим.

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует 48×48 мм - иначе переключатель не зафиксируется;
• Проверяйте сечение проводов: максимальное - 2,5 мм2. Большие жилы не войдут в клеммы;
• Не используйте в местах с постоянной вибрацией - возможно самопроизвольное переключение;
• Обязательно отключите питание перед обслуживанием - даже в нейтральном положении есть потенциал опасности;
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов - особенно при работе с индуктивными нагрузками.
