Переключатель унив. ПК12-21-822-54 Электротехник 00000001481 ET012287

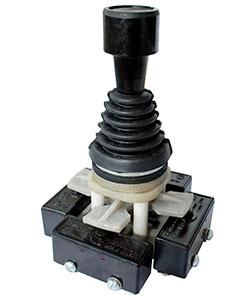

Переключатель крестовой ПК12-21-822-54 УХЛ3 от Электротехник предназначен для управления движением рабочих органов на станках и оборудовании с требованием точной визуальной координации положения рукоятки и направления перемещения. Модель с болтовым подключением, IP54 и пятью фиксированными положениями подходит для промышленных условий с пылью и влагой.

Назначение и область применения

Переключатель крестовой ПК12-21-822-54 УХЛ3 используется там, где требуется одновременное управление несколькими цепями через одно устройство с четкой визуализацией положений. Применяется в металло- и деревообрабатывающих станках, конвейерах, системах автоматизации, где важно точно задавать направление движения - например, продольное, поперечное или вертикальное перемещение стола или головки.

Технические характеристики

• Тип: Переключатель кулачковый
• Номинальный ток: 10 А
• Рабочее напряжение: до 440 В
• Частота: 50 Гц
• Количество полюсов: 3
• Количество контактов: 4 (из них 4 переключающих)
• Тип рукоятки: Поворотная, 8 полюсов с пятью фиксирующими положениями (включая нейтральное)
• Тип толкателя: 2 полюса
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды с любого угла
• Способ монтажа: На монтажную плату (панель)
• Подключение: Болтовое - провода закрепляются в клеммах с помощью винтов
• Диаметр отверстия для установки: 30 мм
• Климатическое исполнение: У3 - работает при температуре от -40 C до +40 C
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Переключатель крестовой ПК12-21-822-54 УХЛ3 устанавливается во фронтальном исполнении - через отверстие 30 мм в панели корпуса оборудования. Для монтажа потребуется подготовить отверстие соответствующего диаметра и закрепить устройство с помощью фиксирующего кольца (в комплект не входит). Подключение осуществляется болтовым способом: к каждому контакту подводятся провода с предварительно зачищенными концами и зажимаются гайками. Обязательно соблюдайте полярность и распределение нагрузки по полюсам - максимальная нагрузка на один полюс - 10 А. Не допускается использование в условиях постоянного воздействия струй воды или погружения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2003, что обеспечивает совместимость с системами автоматического управления по стандартам безопасности. Конструкция контактного модуля действует как дугогасительная камера - снижает риск возникновения электрической дуги при коммутации. Все материалы - негорючие, исключающие самовозгорание и распространение пламени. Серебросодержащие контакты обеспечивают минимальное нагревание и долгую службу даже при частых переключениях.

Преимущества

• Высокая механическая прочность - выдерживает многократные переключения без потери точности позиционирования
• Токоведущие элементы изготовлены из меди - минимизируют тепловые потери и повышают срок службы
• Контакты с содержанием серебра - устойчивы к окислению, обеспечивают стабильный контакт даже при малых токах
• Защита IP54 позволяет использовать в помещениях с повышенной запылённостью и возможным попаданием брызг
• Наличие нулевого положения - удобно для безопасной остановки оборудования перед изменением направления
• Искробезопасность - конструкция предотвращает образование открытой дуги при отключении нагрузки

Ограничения применения

• Не предназначена для установки в условиях постоянного прямого воздействия струй воды, паровой среды или погружения - степень защиты IP54 недостаточна для таких задач
• Отсутствует защита от попадания стружки - не рекомендуется применять на станках с активным выбросом металлической или древесной стружки без внешнего кожуха
• Работает только в диапазоне температур от -40 C до +40 C - вне этого интервала возможны отказы механизма или изменения характеристик материалов
• Не подходит для частотных регулирований - предназначен для дискретного переключения, а не для аналогового управления

Примеры использования

• Управление направлением движения стола на фрезерном станке (вперёд/назад/влево/вправо/остановка)
• Выбор режима работы на деревообрабатывающем станке (шлифовка, сверление, подача)
• Контроль направления ленточного конвейера в цехе сборки
• Переключение режимов насосной системы с реверсом

Практические советы

• При монтаже проверьте соответствие диаметра отверстия - 30 мм. Неправильно просверленное отверстие затруднит установку и может повредить корпус
• Зажимайте провода равномерно - перетянутые винты деформируют клеммы, слабые соединения вызывают нагрев
• Для длительной эксплуатации в пыльных условиях периодически осматривайте поверхность переключателя - удалите скопившуюся пыль щёткой, не используйте растворители
• Если оборудование работает в условиях вибраций, дополнительно закрепите корпус с помощью антивибрационных прокладок
• При замене старого переключателя - сравните количество полюсов и тип контактов. ПК12-21-822-54 УХЛ3 имеет 3 полюса и 4 переключающих контакта - не все модели схожей формы подходят взамен
