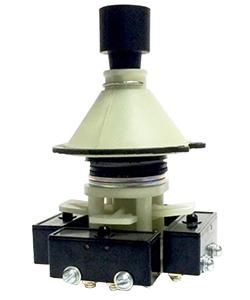

Переключатель кулачковый ПК-12 21-822Д-54 УХЛ3 - ET001484 Электротехник

Переключатель кулачковый ПК12-21Д822-54 УХЛ3 от Электротехник предназначен для коммутации цепей управления в промышленном оборудовании. Он сочетает механическую надёжность, защиту от загрязнений и точную фиксацию положений рукоятки - что делает его удобным решением для операторов и инженеров в условиях производства.

Назначение и область применения

Переключатель кулачковый ПК12-21Д822-54 УХЛ3 используется для ручного управления электрическими цепями в промышленных системах, где важна визуальная и механическая связь между положением рукоятки и действием оборудования. Подходит для установки на станках: металлорежущих, деревообрабатывающих, конвейерах, автоматических линиях. Применяется там, где требуется переключение нескольких цепей одновременно с фиксацией в заданных положениях.

Технические характеристики

• Номинальное напряжение: 660 В - позволяет работать в сетях до 660 В переменного тока, включая 380 В и 400 В;
• Номинальный ток: 16 А - способен выдерживать нагрузку до 16 ампер в каждой полюсной группе;
• Количество полюсов: 3 - три независимые группы контактов, которые переключаются одновременно;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды с любого угла;
• Наличие нулевого положения: да - есть центральное положение «выкл», позволяющее безопасно остановить оборудование;
• Тип рукоятки: поворотная - обеспечивает плавное переключение между пятью фиксированными положениями;
• Способ монтажа: монтажная плата - устройство крепится через отверстия в панели, без корпуса или люка;
• Тип подключения: болтовое - провода соединяются с клеммами с помощью гаек и шайб;
• Диапазон рабочих температур: от -40 до +40 C - работает в холодных цехах и жарких помещениях;
• Исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, включая повышенную влажность и перепады температур.

Совместимость и монтаж

Переключатель кулачковый ПК12-21Д822-54 УХЛ3 монтируется на поверхность панели через отверстия. Для установки потребуется подготовить отверстие соответствующего размера - проверьте габариты перед монтажом. Кабель подключается болтовым зажимом: затягивайте клеммы равномерно, чтобы не деформировать медные контакты. Убедитесь, что провода имеют подходящее сечение - рекомендовано до 2,5 мм2. Ноль и заземление не предусмотрены конструкцией - они должны подводиться отдельно, если требует схема.

Безопасность и стандарты

Контактная группа содержит серебро - снижает переходное сопротивление и увеличивает срок службы. Конструкция выполнена из негорючих материалов, исключающих возгорание даже при аварийных режимах. Искробезопасность достигнута благодаря форме контактного модуля, который гасит электрические дуги внутри корпуса. Материалы не содержат токсичных веществ, соответствуют требованиям экологической безопасности. Сертификация по ГОСТ и ТР ЕАЭС соблюдена - изделие допущено к применению в промышленности РФ и стран ЕАЭС.

Преимущества

• Высокая механическая долговечность - корпус и механизм рассчитаны на многократные переключения;
• Медные токоведущие элементы - обеспечивают минимальные потери энергии и устойчивость к нагреву;
• Фиксация в пяти положениях - предотвращает случайное переключение, позволяет точно выбирать режим работы;
• Защита IP54 - устойчив к пыли и брызгам, что особенно важно в цехах с металлической стружкой и опилками;
• Универсальность - совместим с большинством схем управления станков и автоматических линий.

Ограничения применения

• Не предназначен для частого включения-выключения под большой токовой нагрузкой - не заменяет контакторы или магнитные пускатели;
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо использовать внешние автоматы или предохранители;
• Не герметичен - не подходит для постоянного воздействия струй воды, масла или химически активных жидкостей;
• Не рассчитан на работу выше +40 C - в условиях сверхвысоких температур возможен перегрев и выход из строя;
• Отсутствие нулевой клеммы - нельзя использовать как коммутирующий аппарат для нулевого провода в силовых цепях.

Примеры использования

• На токарном станке - переключение скорости вращения шпинделя через три положения: быстрая, средняя, медленная;
• На фрезерном станке - управление движением стола в трёх направлениях (влево, вправо, стоп);
• На ленточно-шлифовальной машине - включение/выключение двигателя и регулировка давления на деталь;
• На конвейере - выбор режима: работа, пауза, реверс, остановка, обслуживание.

Практические советы

• Проверяйте состояние контактов каждые 6–12 месяцев - при наличии окисления протирайте спиртом и слегка зачистите;
• При монтаже используйте пружинные шайбы под болты - это предотвратит ослабление соединений при вибрации;
• Не применяйте переключатель ПК12-21Д822-54 УХЛ3 в качестве основного рубильника - он служит для управления, а не для отключения питания;
• Если в цеху много металлической стружки - периодически очищайте рукоятку и зазоры вокруг корпуса, чтобы избежать заклинивания;
• Выбирая аналог - обращайте внимание на количество полюсов и наличие нулевого положения; другие модели без этих функций не смогут заменить этот переключатель в вашей схеме.
