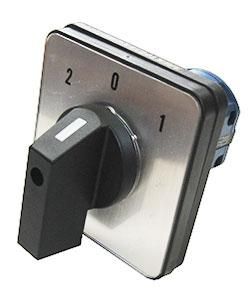

Переключатель универсальный 16А IP20 ПК16-12А-2004У3 Электротехник ET512778

Переключатель кулачковый ПК 16-12 А2004У3 - устройство для ручной коммутации цепей управления в электрооборудовании. Бренд Электротехник предлагает эту модель с габаритами 55×55 мм и степенью защиты IP00, подходящую для установки на панелях в защищённых помещениях.

Назначение и область применения

Переключатель кулачковый ПК 16-12 А2004У3 предназначен для переключения цепей управления в системах автоматизации. Он работает с напряжениями от 24 до 440 В постоянного и переменного тока частотой 50 Гц, при максимальном токе 16 А. Подходит для управления реле, контакторами, маломощными двигателями, световыми сигналами и другими элементами контроля.

Технические характеристики

• Номинальное напряжение: 440 В
• Номинальный ток: 16 А
• Тип изделия: Переключатель кулачковый
• Способ монтажа: На лицевую панель
• Вид рукоятки: Поворотная
• Степень защиты: IP00 - отсутствие защиты от пыли и воды
• Материал корпуса: Пластик
• Габариты: 55 × 55 мм

Совместимость и монтаж

Переключатель кулачковый ПК 16-12 А2004У3 устанавливается через круглое отверстие диаметром 55 мм в панели оборудования. Крепление осуществляется фланцем с зажимами. Для подключения используются клеммы, расположенные сзади устройства. Убедитесь, что провода имеют достаточную жесткость - мягкий многожильный кабель требует предварительной обжимки контактными наконечниками.

Безопасность и стандарты

Изделие соответствует требованиям к управляемому оборудованию для низковольтных цепей. Отсутствие степени защиты (IP00) означает, что переключатель нельзя использовать во влажных, запылённых или взрывоопасных средах. Применяйте его только внутри закрытых щитов или панелей с защитным кожухом.

Преимущества

• Простая и надёжная механическая конструкция - минимум отказов при частом использовании
• Поворотная рукоятка обеспечивает чёткую фиксацию положений
• Подходит для работы с переменным и постоянным током
• Небольшие габариты позволяют компактно размещать несколько переключателей на одной панели

Ограничения применения

• Не допускается использование вне герметичных шкафов - IP00 не защищает от пыли, влаги и внешних воздействий
• Не предназначен для коммутации силовых цепей выше 16 А
• Пластиковый корпус не выдерживает высоких температур (>60 C) и агрессивных химических сред
• Не рекомендован для применений с частыми вибрациями без дополнительной фиксации

Примеры использования

• Выбор режима работы станка: “Ручной” / “Автоматический”
• Переключение направления вращения маломощного привода
• Активация/деактивация сигнализации на пульте управления
• Ручной запуск/остановка насоса в системе охлаждения

Практические советы

• При монтаже проверьте глубину отверстия - корпус переключателя ПК 16-12 А2004У3 имеет заднюю часть, которая должна полностью войти в панель
• Избегайте изгиба проводов ближе чем на 20 мм от клемм - это снижает риск повреждения соединений
• Для долговечности используйте переключатель только в условиях, где температура не превышает +40 C
• Если требуется защита от случайного включения - рассмотрите возможность установки крышки или блокировки рукоятки
• Запомните: этот переключатель - не аварийный выключатель. Его нельзя заменить кнопкой экстренной остановки.
