Переключатель ПК 16-12 И0103У3 - ET512477 Электротехник

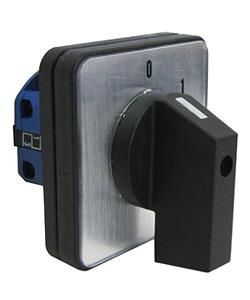

Переключатель кулачковый ПК 16-12 И0103У3, 55х55 от бренда Электротехник предназначен для ручной коммутации цепей управления в системах автоматизации. Его компактный корпус с фронтальной установкой и поворотной рукояткой делает устройство удобным для операторского контроля на панелях оборудования.

Назначение и область применения

Переключатель кулачковый ПК 16-12 И0103У3, 55х55 используется для переключения электрических цепей управления с напряжением от 24 до 440 В постоянного или переменного тока частотой 50 Гц. Номинальный ток - 16 А, что позволяет управлять катушками контакторов, реле, маломощными двигателями и другими элементами вторичных цепей. Устройство подходит для установки на панелях станков, конвейеров, щитов управления и других промышленных объектов.

Технические характеристики

• Номинальный ток: 16 А
• Максимальное напряжение: 440 В (переменный/постоянный ток)
• Частота: 50 Гц
• Наличие нулевого положения: да - обеспечивает безопасную остановку и нейтральное состояние
• Конструктивное исполнение: фронтальная установка
• Способ монтажа: на лицевую панель
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Размеры: 55×55 мм
• Вид рукоятки: поворотная - позволяет выбирать несколько позиций, включая нейтральное положение

Совместимость и монтаж

Переключатель кулачковый ПК 16-12 И0103У3, 55х55 монтируется через круглое отверстие диаметром 55 мм в панели. Крепление осуществляется с помощью фиксирующего кольца сзади. Для подключения используются клеммы, расположенные внутри корпуса - провода зачищаются на 8–10 мм и затягиваются винтовыми зажимами. Монтаж допускается только в сухих помещениях с температурой от -25C до +40C. Не требует специальных инструментов, кроме отвёртки.

Безопасность и стандарты

Изделие соответствует требованиям к управляемому оборудованию в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Отсутствие защиты от пыли и влаги (IP20) исключает применение во влажных, пыльных или агрессивных средах. Наличие нулевого положения снижает риск случайного запуска оборудования при обслуживании.

Преимущества

• Надёжная механическая коммутация - нет электронных компонентов, которые могут выйти из строя
• Чёткое позиционирование - каждая позиция имеет фиксацию, предотвращает самопроизвольное переключение
• Нулевое положение - позволяет полностью отключить цепь управления для безопасности при ремонте
• Компактный форм-фактор - легко интегрируется в ограниченные пространства панелей

Ограничения применения

• Не применяется в цепях силовой нагрузки выше 16 А - для этого нужны контакторы или рубильники
• IP20 не защищает от пыли, влаги, масел - нельзя использовать вне закрытых щитов
• Не рассчитан на частое включение/выключение более 1000 раз в час - возможен быстрый износ контактной группы
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Выкл”
• Переключение направления вращения маломощного двигателя через реверсивные контакторы
• Активация/деактивация системы сигнализации
• Ручной запуск/остановка насоса или вентилятора в щите управления

Практические советы

• При монтаже проверьте глубину отверстия - корпус ПК 16-12 И0103У3, 55х55 требует минимум 40 мм свободного пространства сзади для крепления
• Подключайте провода строго по схеме, указанной на внутренней стороне крышки - неверная коммутация может вызвать замыкание
• Не используйте устройство в условиях высокой вибрации без дополнительной фиксации - рукоятка может смещаться
• При необходимости замены - совместим с аналогами серии ПК16, но всегда сверьте количество полюсов и тип контактов
• Для длительной службы регулярно осматривайте контакты - при появлении нагара или оплавления замените переключатель
