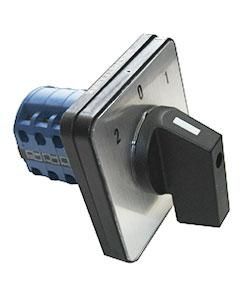

Переключатель кулачковый ПК 16-12 С3031У3 16А 440В 55х55 Электротехник ET512485

Переключатель кулачковый ПК 16-12 С3031У3, 55х55 от бренда Электротехник предназначен для ручной коммутации цепей управления в электрооборудовании. Его компактный корпус с фронтальной установкой и поворотной рукояткой делает устройство удобным для операторского контроля на панелях управления.

Назначение и область применения

Переключатель кулачковый ПК 16-12 С3031У3, 55х55 используется для переключения электрических цепей управления с напряжением от 24 до 440 В переменного или постоянного тока частотой 50 Гц. Номинальный ток 16 А позволяет управлять катушками контакторов, реле, маломощными двигателями и другими нагрузками в системах автоматизации. Подходит для установки на панелях станков, конвейеров, щитов управления и других промышленных объектов.

Технические характеристики

• Тип изделия: переключатель кулачковый
• Номинальный ток: 16 А
• Максимальное напряжение: 440 В
• Частота: 50 Гц (для переменного тока)
• Способ монтажа: на лицевую панель
• Размеры: 55×55 мм
• Наличие нулевого положения: да - обеспечивает выключенное состояние между двумя рабочими позициями
• Вид рукоятки: поворотная - для точного позиционирования
• Конструктивное исполнение: фронтальная установка - доступна только с передней стороны панели
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли

Совместимость и монтаж

Переключатель кулачковый ПК 16-12 С3031У3, 55х55 монтируется в отверстие 55×55 мм в стенке шкафа или панели. Крепление осуществляется через фланец с зажимными лапками. Для подключения используются клеммы, расположенные сзади устройства. Убедитесь, что провода имеют достаточную жесткость и не перегибаются при соединении - изгиб менее 90° может повредить контактную группу. Монтаж допускается только при отключённом питании.

Безопасность и стандарты

Изделие соответствует требованиям к управляемому оборудованию для промышленного применения. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не гарантирует защиту от влаги или пыли. Применение в условиях повышенной запылённости, сырости или агрессивной среды требует дополнительной защиты - например, герметичного кожуха или установки внутри закрытого шкафа.

Преимущества

• Наличие нулевого положения снижает риск ошибочного включения - особенно важно при обслуживании оборудования
• Поворотная рукоятка обеспечивает четкую визуальную индикацию текущего состояния
• Компактный форм-фактор 55×55 мм экономит место на панели
• Высокая механическая надёжность - кулачковый механизм рассчитан на многократные переключения

Ограничения применения

• Не применяется в открытых помещениях или местах с высокой влажностью - степень защиты IP20 недостаточна
• Не рекомендован для коммутации силовых цепей выше 16 А - возможен перегрев и сваривание контактов
• Запрещено использовать в взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для частого ручного переключения более 10–15 раз в минуту - это сокращает срок службы механизма

Примеры использования

• Выбор режима работы станка: “Автомат” / “Выкл” / “Ручной”
• Переключение направления вращения маломощного двигателя
• Активация/деактивация системы сигнализации
• Ручной запуск/остановка насоса или вентилятора в щите управления

Практические советы

• При замене старого переключателя проверьте совпадение количества и типа контактов - модель ПК 16-12 С3031У3, 55х55 имеет определённую схему коммутации, указанную в документации производителя
• Учитывайте посадочный размер 55×55 мм - отверстие в панели должно быть точно по размеру, иначе возникнет люфт или трудности с фиксацией
• Для длительной эксплуатации регулярно осматривайте контакты на наличие нагара - при необходимости очищайте мягкой щёткой
• Если требуется защита от внешних воздействий, используйте прозрачный пластиковый колпачок поверх рукоятки - он предохраняет от случайного задевания
