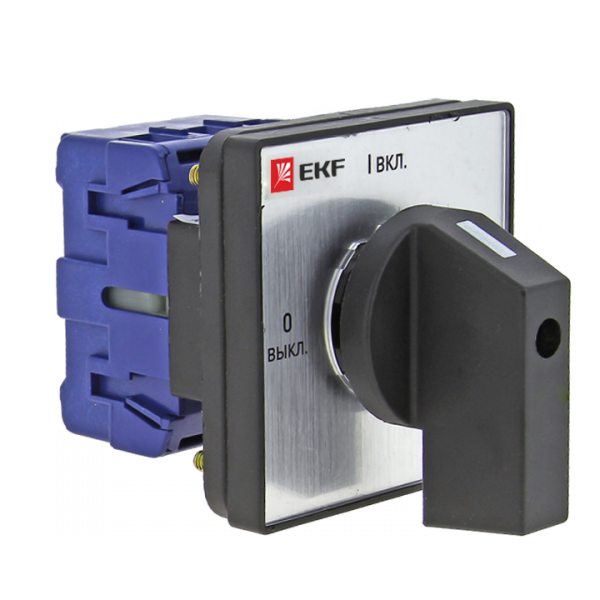

Переключатель кулачковый ПК-2-13 16А 3P "ВКЛ-ВЫКЛ" EKF PROxima | pk-2-13-16

Переключатель кулачковый ПК-2-13 16А 3П ВКЛ-ВЫКЛ от EKF PROxima - это трёхполюсный механический выключатель нагрузки для коммутации цепей переменного тока до 400 В. Подходит для установки в распределительных щитах и пультах управления, где требуется надёжное управление трёхфазной нагрузкой. Артикул pk-2-13-16 соответствует модели с двумя положениями и винтовым подключением.

Назначение и область применения

Переключатель кулачковый ПК-2-13 16А 3П ВКЛ-ВЫКЛ предназначен для ручного включения и отключения трёхфазных электрических цепей. Он работает как выключатель нагрузки - то есть способен безопасно разрывать ток под нагрузкой, но не предназначен для защиты от коротких замыканий. Применяется в системах управления двигателями, нагревателями, конвейерами, насосами и другим оборудованием, требующим простого и надёжного ручного управления.

Технические характеристики

• Тип: кулачковый переключатель (выключатель нагрузки)
• Количество полюсов: 3
• Номинальный ток: 16 А
• Номинальное напряжение: 400 В AC
• Частота: 50/60 Гц
• Количество положений: 2 - «ВКЛ» и «ВЫКЛ»
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без случайного включения
• Тип управления: поворотная рукоятка
• Способ монтажа: на монтажную плату (встраиваемый)
• Конструкция: встраиваемое устройство с передней панелью 48×48 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип подключения: винтовые зажимы
• Модульная ширина: 3 модуля (стандарт DIN)
• Материал корпуса: пластик
• Цвет: чёрный
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур и влажности
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель кулачковый ПК-2-13 16А 3П ВКЛ-ВЫКЛ устанавливается в панели щита через круглое отверстие диаметром 48 мм. Крепится фиксирующим кольцом сзади. Для подключения используются три пары винтовых зажимов - по два на каждый полюс (вход и выход). Монтаж допускается только на изолирующей поверхности. Не рекомендуется использовать в условиях высокой запылённости или влажности из-за степени защиты IP20. Совместим со стандартными DIN-рейками и панелями шириной 3 модуля.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность автоматических выключателей для низковольтных сетей. Конструкция обеспечивает механическую блокировку между положениями - исключает возможность частичного включения. Контакты содержат повышенное количество серебра, что снижает риск оплавления и увеличивает срок службы при частых переключениях. Нейтральное положение гарантирует полное отключение всех трёх фаз одновременно.

Преимущества

• Высокая долговечность контактов благодаря увеличенному содержанию серебра
• Надёжное механическое переключение без зависаний
• Нейтральное положение предотвращает случайное включение
• Стандартный размер 48×48 мм совместим с большинством щитов и пультов
• Простота обслуживания - доступ к зажимам после демонтажа панели

Ограничения применения

• Не предназначена для защиты от коротких замыканий - обязательно использование автоматического выключателя или предохранителей в цепи
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать вне закрытых щитов
• Не подходит для частого включения/отключения под большой токовой нагрузкой более 16 А
• Не имеет световой индикации состояния - необходимо внешнее решение для контроля
• Требуется свободное место вокруг устройства для удобного поворота рукоятки

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Ручное включение/отключение печи с ТЭНами в производственной линии
• Коммутирование питания конвейера на сборочном участке
• Обеспечение аварийного отключения оборудования в пункте управления

Практические советы

• При монтаже проверьте, чтобы отверстие в панели точно соответствовало габаритам 48×48 мм - иначе переключатель не зафиксируется
• Затягивайте винты равномерно и с усилием, указанным в инструкции - переусилие может повредить контактные планки
• Для работы в условиях частых переключений используйте переключатель только при номинальной нагрузке - превышение тока сокращает срок службы
• Если нужна защита от пыли и влаги - выбирайте модель ПК-3 с IP54 вместо ПК-2
• При замене старого переключателя сверьте количество полюсов и тип подключения - ПК-2-13 имеет именно трёхполюсную схему с винтовыми зажимами
