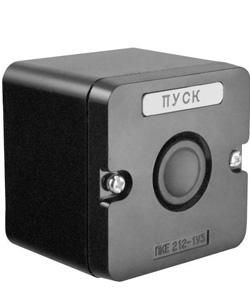

Пост управления ПКЕ 212-1 У3 10А 660В 1 элемент накладной IP40 черн. цилиндр Электротехник ET519067

Пост управления ПКЕ 212-1 У3 от бренда Электротехник — это однокнопочный накладной устройство для ручного управления электрическими цепями переменного тока до 660 В и постоянного до 440 В. Подходит для аварийного отключения на оборудовании с ограниченным доступом. Артикул et519067.

Назначение и область применения

Пост управления ПКЕ 212-1 У3 предназначен для ручного включения и отключения управляющих цепей в системах автоматизации. Используется там, где требуется быстрый и надёжный способ остановить оборудование — например, на станках, конвейерах, насосах или в распределительных щитах. Кнопка работает как аварийный выключатель: её достаточно нажать один раз, чтобы разорвать цепь управления. Применяется в помещениях с нормальной влажностью и температурой, соответствующей климатическому исполнению У3.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество кнопок: одна
• Тип толкателя: цилиндрический — удобен для нажатия рукой, не требует усилия
• Количество контактов: два — один вход, один выход
• Количество переключающих контактов: один — замыкающий контакт при нажатии
• Степень защиты: IP40 — защищает от твердых предметов больше 1 мм (например, отвертки, провода), но не от воды и пыли
• Климатическое исполнение: У3 — рассчитан на работу при температуре от −25°C до +40°C и относительной влажности до 80%
• Конструкция корпуса: накладной — монтируется поверх поверхности, не требует внутренней установки
• Материал корпуса: термостойкий пластик
• Цвет: чёрный
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления ПКЕ 212-1 У3 монтируется на монтажную плату или вертикальную поверхность через отверстия в корпусе. Для установки потребуются болты или саморезы диаметром до 4 мм. Посадочное место должно иметь достаточную жесткость — корпус не выдерживает нагрузок при ударах или вибрациях. Не совместим с панелями из мягкого металла без усиления. Монтаж допускается только после отключения питания. Напряжение питания подводится к клеммам внутри корпуса — они рассчитаны на медные провода сечением до 2,5 мм².

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-013-59826184-2016. Обеспечивает защиту от случайного включения благодаря механической фиксации положения кнопки — она остаётся в нажатом состоянии до ручного восстановления. Отсутствие световых индикаторов и ключевых выключателей снижает риск неверного действия оператором. Однако IP40 не обеспечивает защиту от брызг и пыли — применение в сырых или запылённых зонах недопустимо.

Преимущества

• Простая конструкция — минимум деталей, высокая надёжность
• Автоматическая фиксация при аварийном отключении — предотвращает повторное включение без намеренного действия
• Цилиндрическая форма кнопки — легко найти на ощупь даже в условиях плохой видимости
• Накладной тип монтажа — позволяет установить устройство без вскрытия шкафа или изменения конструкции панели
• Работает как с переменным, так и с постоянным током — универсальность для различных систем управления

Ограничения применения

• Не предназначен для работы во влажных средах — IP40 не защищает от жидкостей
• Запрещено использовать в местах с повышенной запылённостью — частицы могут забивать механизм
• Не имеет световой индикации — невозможно определить состояние устройства визуально
• Не подходит для частого циклического включения/выключения — рассчитан на аварийное использование, а не на регулярное управление
• Не используется в взрывоопасных зонах — отсутствует взрывозащита

Примеры использования

• Аварийная остановка станка ЧПУ на производстве
• Выключение питание насосной группы в помещении водоснабжения
• Ручной отключатель в распределительном щите на объекте ЖКХ
• Кнопка экстренной остановки на конвейере сборочного участка

Практические советы

• Перед установкой проверьте, что напряжение в цепи полностью отключено — работа под напряжением опасна
• Выбирайте место монтажа на уровне глаз или руки — кнопка должна быть легко доступна при необходимости
• Не используйте силовые провода большего сечения — это повредит клеммы и вызовет нагрев
• Если требуется защита от влаги — выберите модель с более высокой степенью защиты (например, IP65)
• Проверяйте целостность механизма каждые 6 месяцев — особенно при частом использовании в аварийных режимах
