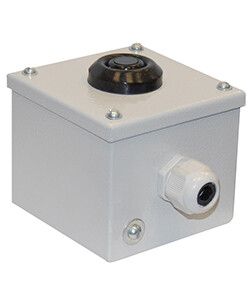

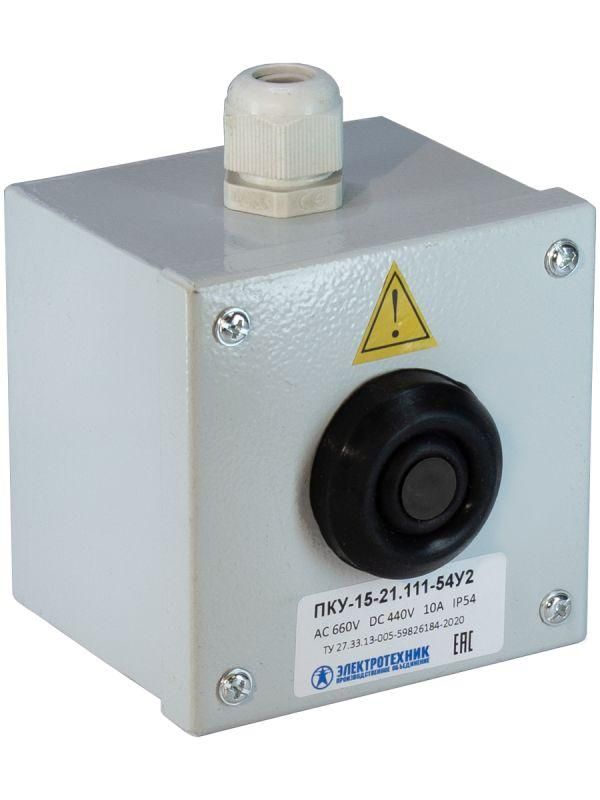

Пост кнопочный ПКУ 15-21.111-54 У2 (ВК30-10-11110-54 (1з+1р) черн. + PG-13.5) Электротехник ET054440

Пост кнопочный ПКУ-15-21.111-54У2 (ВК30-10-11110-54 (1з+1р) черная + PG-13.5) от бренда Электротехник - это надёжный элемент управления для коммутации цепей контроля в промышленном оборудовании. Устройство сочетает простую механическую функциональность с защитой IP54 и совместимо с монтажом на плату, что делает его удобным решением для систем автоматизации.

Назначение и область применения

Пост кнопочный ПКУ-15-21.111-54У2 предназначен для ручного управления электрическими цепями управления: запуск, остановка, сброс оборудования. Подходит для работы в сетях переменного тока до 660 В/50 Гц и постоянного тока до 440 В. Применяется в системах автоматизации станков, конвейеров, насосных установок, где требуется однокнопочное управление с возможностью размыкания и замыкания цепи.

Технические характеристики

• Род тока: переменный (AC) - до 660 В, 50 Гц; также работает с постоянным током до 440 В
• Номинальный ток: 10 А - допустимая нагрузка на контактную группу
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип толкателя: цилиндрический - обеспечивает плавное нажатие без заеданий
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C в помещениях с умеренной влажностью
• Материал корпуса: металл - прочная, долговечная конструкция
• Способ монтажа: монтажная плата - фиксируется болтами через отверстия в основании
• Габариты: совместим с кабельным вводом PG-13.5 - позволяет провести кабель диаметром до 13,5 мм
• Цвет корпуса: серый - соответствует промышленному дизайну
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКУ-15-21.111-54У2 монтируется на металлическую или композитную плату с помощью четырёх крепёжных отверстий. Для подключения используется кабель с внешним диаметром до 13,5 мм - он проходит через встроенный сальник PG-13.5, который обеспечивает герметизацию входа. Монтаж не требует специальных инструментов, достаточно шестигранника или отвёртки. Обязательно проверьте соответствие диаметра кабеля и глубины отверстия в панели перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-013-59826184-2016. Степень защиты IP54 предотвращает попадание пыли и жидкостей, снижая риск короткого замыкания в условиях производства. Корпус выполнен из металла, что исключает возгорание при перегрузках. Работа с устройством должна осуществляться только после отключения энергии.

Преимущества

• Компактный размер - занимает минимум места на панели управления
• Надёжный сальник PG-13.5 - предотвращает просачивание влаги и пыли внутрь
• Резиновая прокладка под крышкой - повышает герметичность и долговечность
• Комплектующие по европейским стандартам - обеспечивают совместимость с зарубежными решениями
• Прямые цены производителя - экономия при закупке партий

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита
• Не имеет световой индикации - нельзя использовать там, где требуется визуальный сигнал состояния
• Не поддерживает многопозиционное управление - только одна кнопка с двумя контактами
• Не рекомендован для монтажа вне помещений без дополнительной защиты от осадков
• Максимальный ток 10 А - не годится для прямого управления силовыми цепями выше этого значения

Примеры использования

• Остановка станка на линии сборки
• Запуск насоса в системе охлаждения
• Сброс аварийной сигнализации на щите управления
• Ручной режим работы конвейера в сервисной зоне

Практические советы

• При монтаже используйте кабель с жилами не более 2,5 мм2 - оптимально для тока 10 А
• Проверяйте плотность затяжки болтов - недостаточно затянутый пост может люфтить, слишком сильно - деформирует корпус
• Не применяйте в местах с постоянным воздействием струй воды - IP54 не является водонепроницаемостью
• Для длительной эксплуатации в пыльных средах периодически очищайте поверхность и проверяйте состояние прокладки
• Пост кнопочный ПКУ-15-21.111-54У2 можно заменить аналогом ВК30-10-11110-54 - они идентичны по функциям и габаритам
