Пост кнопочный ПКЕ 222-1 кн.чер. IP54 - ET519075 Электротехник

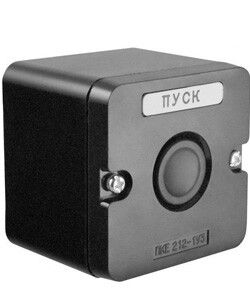

Пост кнопочный ПКЕ 222-1 У2 от Электротехник - компактное устройство для ручного управления электрическими цепями в условиях повышенной запыленности и влажности. Артикул et519075 подходит для установки на поверхность оборудования и используется там, где требуется однократное включение/выключение - например, для аварийного отключения.

Назначение и область применения

Пост кнопочный ПКЕ 222-1 У2 предназначен для ручного управления слаботочными цепями управления в электрооборудовании. Он позволяет включать или отключать нагрузку одним нажатием - например, остановить станок, конвейер или насос в экстренной ситуации. Благодаря защите от самопроизвольного включения, этот пост особенно актуален в системах безопасности. Применяется в промышленных помещениях, на производственных линиях, в машиностроении и на объектах с высокой степенью запыленности.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество управляющих элементов: один - одна нажимная кнопка с нормально замкнутым контактом
• Тип толкателя: цилиндрический, черный, без грибовидной формы
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды с любого направления
• Климатическое исполнение: У2 - работает при температуре от –40 C до +40 C, подходит для помещений с умеренным климатом
• Материал корпуса: термостойкий пластик
• Способ монтажа: накладной - крепится на поверхность через отверстия в монтажной плате
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКЕ 222-1 У2 монтируется на металлическую или пластиковую панель с помощью фланца. Для установки необходимо просверлить отверстие соответствующего диаметра - он рассчитан на стандартную посадку для накладных постов. Кабели подключаются к контактным зажимам внутри корпуса. Подходит для использования в распределительных щитах, на пультах управления и на оборудовании, где нельзя использовать встраиваемые модели. Обратите внимание: монтажная плата должна быть жесткой и обеспечивать плотное прилегание корпуса - иначе возможна потеря степени защиты IP54.

Безопасность и стандарты

Пост кнопочный ПКЕ 222-1 У2 имеет функцию предотвращения самопроизвольного включения - после отпускания кнопки она остается в отключенном положении, что соответствует требованиям безопасности для аварийных остановок. Соответствует отечественному техническому регламенту ТУ 3428-013-59826184-2016. Не сертифицирован по международным стандартам IEC/EN, поэтому не рекомендован для использования в проектах, требующих CE или UL.

Преимущества

• Высокая механическая прочность корпуса из ударопрочного пластика
• Защита IP54 позволяет применять в средах с пылью, маслом и влажностью
• Надежный механизм с фиксацией в отключенном состоянии - исключает случайное включение
• Работает в широком диапазоне температур - подходит для холодных цехов и неотапливаемых площадок
• Простая замена - не требует демонтажа всей панели

Ограничения применения

• Не предназначен для частого включения/отключения более 10–15 раз в минуту - риск перегрева контактов
• Не имеет световой индикации - невозможно визуально определить состояние устройства
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Имеет только один нормально замкнутый контакт - не поддерживает сложные схемы с несколькими состояниями
• Не совместим с автоматическими системами управления - только ручное управление

Примеры использования

• Аварийная остановка станка ЧПУ
• Остановка конвейера на линии сборки
• Выключение насоса в системе водоснабжения
• Ручной контрольный выключатель в шкафу управления
• Запуск/остановка вентилятора в производственном помещении

Практические советы

• При монтаже используйте резиновые прокладки вокруг отверстия - это повысит уровень защиты IP54
• Не затягивайте крепеж слишком сильно - можно повредить пластиковый корпус
• Проверьте соответствие посадочного диаметра перед установкой - типовая посадка подходит для большинства стандартных отверстий, но лучше сверьтесь с эскизом
• Для длительной эксплуатации в условиях вибраций закрепите провода хомутами - чтобы не нагружать контактные зажимы
• Пост кнопочный ПКЕ 222-1 У2 от Электротехник - хорошая альтернатива дорогостоящим импортным аналогам, но не заменяет специализированные аварийные кнопки с грибовидным толкателем в местах с высоким уровнем опасности
