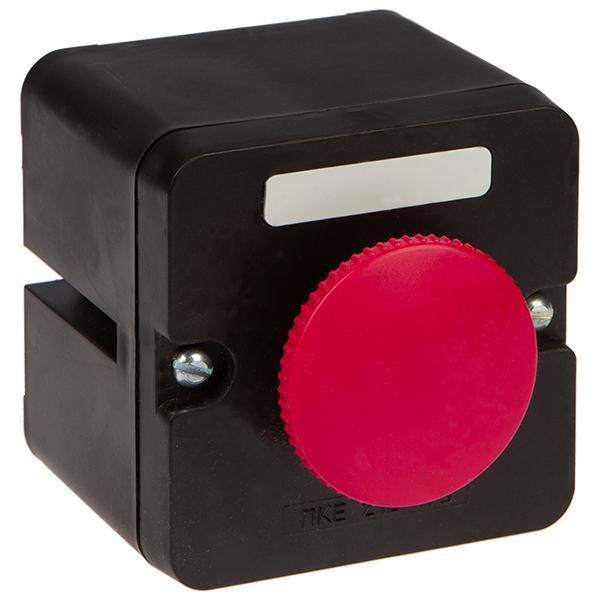

Пост управления ПКЕ 222-1 У2 10А 660В 1 элемент красн. гриб накладной IP54 Электротехник ET519072

Пост управления 222-1 У2 от Электротехник — компактный кнопочный пост с красным грибовидным толкателем для аварийной остановки оборудования. Артикул et519072 рассчитан на работу в сетях до 660 В переменного тока и подходит для установки на поверхность в условиях повышенной запыленности и влажности.

Назначение и область применения

Пост управления 222-1 У2 предназначен для ручного управления электрическими цепями управления: включения, отключения и экстренной остановки устройств. Красный грибовидный элемент позволяет быстро среагировать в аварийной ситуации. Подходит для использования на станках, конвейерах, насосных станциях, вентиляционных системах и других промышленных объектах, где требуется надёжная и доступная точка управления.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока (частота 50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество управляющих элементов: 4 (1 кнопка, 1 переключатель, 1 контакт НЗ, 1 контакт НО)
• Тип толкателя: грибовидный, красный, с функцией аварийной остановки
• Количество переключающих контактов: 2 (1 нормально замкнутый, 1 нормально разомкнутый)
• Степень защиты: IP54 — защищён от пыли (не полностью, но достаточна для большинства производственных условий) и брызг воды из любого направления
• Климатическое исполнение: У2 — работает при температуре от −25°C до +40°C, в помещениях с умеренным климатом
• Конструкция корпуса: накладной, монтируется на поверхность
• Материал корпуса: термостойкий пластик
• Цвет корпуса: чёрный
• Индикация: отсутствует
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления 222-1 У2 монтируется на монтажную плату или любую ровную поверхность с помощью крепёжных отверстий в основании корпуса. Диаметр отверстий соответствует стандартному креплению для накладных постов. Для подключения используются клеммы внутри корпуса — провода сечением до 2,5 мм². Обязательно соблюдайте полярность при подключении цепей постоянного тока. Не требует специальных инструментов — достаточно отвёртки и тестера для проверки контактов после монтажа.

Безопасность и стандарты

Пост управления 222-1 У2 обеспечивает защиту от случайного включения благодаря механической фиксации грибовидного толкателя — он остаётся в нажатом положении до ручного поворота и освобождения. Соответствует требованиям ТУ 3428-013-59826184-2016. Степень защиты IP54 делает его безопасным для использования в средах с пылью, влагой и возможными брызгами технологических жидкостей.

Преимущества

• Ярко окрашенный красный гриб — легко заметен даже в условиях плохого освещения
• Простая конструкция — минимум деталей, высокая надёжность
• Защита от самопроизвольного включения — предотвращает включение оборудования после аварийной остановки без ручного сброса
• Пластиковый корпус — легкий, устойчив к коррозии, не проводит ток
• Один пост выполняет две функции: аварийная остановка и управление (через переключатель)

Ограничения применения

• Не предназначен для установки вне помещений — IP54 не гарантирует защиту от прямого дождя или длительного воздействия воды
• Работает только в контролируемых условиях: температура не ниже −25°C и не выше +40°C
• Не имеет световой индикации — нельзя определить состояние устройства визуально без внешнего указателя
• Не поддерживает ключевой замок или многопозиционные переключатели — ограниченный набор функций
• Не совместим с цепями свыше 10 А — превышение нагрузки вызывает перегрев и выход из строя

Примеры использования

• Аварийная остановка станка ЧПУ — нажатие гриба сразу отключает питание двигателя
• Управление конвейером: переключатель включает/выключает ленту, гриб — останавливает её в любой момент
• Пульт управления насосной группой — один пост управляет двумя режимами работы
• Щитовая автоматизации в цеху — установлен на стене рядом с оборудованием для быстрого доступа

Практические советы

• Перед монтажом проверьте соответствие напряжения сети и номинала поста — 660 В максимум, не более
• При использовании в местах с высокой запылённостью регулярно очищайте поверхность гриба и клеммы — пыль может затруднить нажатие
• Не используйте силовые провода больше 2,5 мм² — они не войдут в клеммы
• При необходимости расширения функционала — подключите внешний индикатор через дополнительное реле
• Пост управления 222-1 У2 от Электротехник — артикул et519072 — хорошо зарекомендовал себя в серийном производстве; рекомендуется иметь запасной экземпляр на случай отказа
