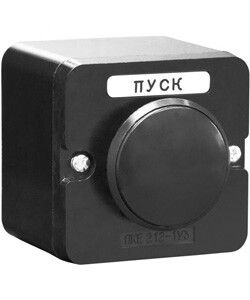

Пост управления ПКЕ 222-1 У2 10А 660В 1 элемент черн. гриб накладной IP54 Электротехник ET519074

Пост управления ПКЕ 222-1 У2 от бренда Электротехник - это однокнопочный накладной устройство для аварийной остановки оборудования, рассчитанное на работу в сетях до 660 В переменного тока. Артикул et519074 подходит для установки на панели или стену в условиях повышенной запыленности и влажности.

Назначение и область применения

Пост управления ПКЕ 222-1 У2 предназначен для ручного управления электрическими цепями управления - в частности, для экстренной остановки машин и механизмов. Он используется там, где требуется быстрая и надёжная реакция на аварийную ситуацию. Подходит для станков, конвейеров, насосных систем, прессов и другого промышленного оборудования. Кнопка выполнена в виде чёрного гриба - её легко найти и нажать даже в темноте или при спешке.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество управляющих элементов: одна кнопка
• Тип кнопки: грибовидная, черная
• Количество контактов: один нормально замкнутый (НЗ) и один нормально разомкнутый (НО)
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для большинства производственных помещений) и от брызг воды с любого направления
• Климатическое исполнение: У2 - работает при температуре от −10 C до +40 C, в помещениях с умеренным климатом
• Материал корпуса: термостойкий пластик
• Способ монтажа: через монтажную плату (накладной)
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления ПКЕ 222-1 У2 монтируется на поверхность с помощью монтажной плиты - она фиксируется болтами или винтами через отверстия в основании корпуса. Диаметр посадочного отверстия соответствует стандартным размерам для грибовидных кнопок. Для подключения используются клеммы внутри корпуса - провода сечением до 2,5 мм2. Монтаж допускается в щитах, на пультах, на стационарных ограждениях оборудования. Не требует специальных инструментов - достаточно отвёртки и измерителя сопротивления для проверки контактов после установки.

Безопасность и стандарты

Пост управления ПКЕ 222-1 У2 соответствует требованиям ТУ 3428-013-59826184-2016. Конструкция исключает самопроизвольное включение - кнопка имеет механическую фиксацию в выключенном положении и возвращается в исходное состояние при отпускании. Это важно для соблюдения правил безопасности при работе с оборудованием. Защита IP54 обеспечивает безопасную эксплуатацию в средах с пылью и возможностью случайного попадания влаги - например, на участках мойки или в цехах с технологическими брызгами.

Преимущества

• Одна кнопка - минималистичный дизайн, снижающий риск ошибки при аварии
• Грибовидная форма удобна для быстрого нажатия рукой в перчатке
• Защита IP54 позволяет использовать в сложных условиях без дополнительных кожухов
• Наличие НЗ и НО контактов даёт гибкость в схемах управления - можно применять как для остановки, так и для сигнализации
• Пластиковый корпус не проводит ток - повышает безопасность при обслуживании

Ограничения применения

• Не предназначен для работы вне помещений - IP54 не защищает от прямого дождя или длительного воздействия воды
• Работает только в пределах температуры от −10 C до +40 C; при более низких температурах материал становится хрупким
• Не содержит световой индикации - нельзя использовать как указатель состояния системы
• Не поддерживает многопозиционные функции - только вкл/выкл, без переключателей или ключей
• Не совместим с высокочастотными импульсными нагрузками - только для цепей управления, не для силовых

Примеры использования

• Автоматическая линия сборки - кнопка установлена рядом с опасной зоной для немедленной остановки
• Фрезерный станок - кнопка на передней панели, доступна оператору без выхода из рабочего места
• Ленточный конвейер - установлен на ограждении, чтобы любой работник мог остановить движение
• Щитовая камера - используется как внешний сигнал аварийного отключения от главного автомата

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия - диаметр должен быть не менее 22 мм для свободного прохождения штока кнопки
• Используйте кабель с медными жилами и изоляцией, рассчитанной на 750 В - это гарантирует долговечность при максимальном напряжении
• При подключении контактов НЗ и НО внимательно сверьтесь со схемой управления - путаница может привести к отказу аварийной остановки
• Не закрывайте кнопку крышкой или декоративным элементом - это нарушит принцип быстрого доступа при аварии
• Регулярно проверяйте механическое возвратное действие кнопки - если она “зависает”, замените пост управления ПКЕ 222-1 У2
