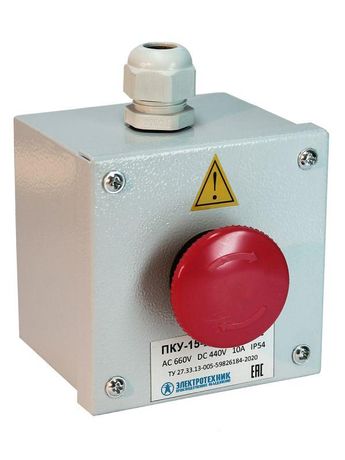

Пост кнопочный ПКУ 15-21-111 КЕ141 исп.2 (1з+1р) красн. гриб с фиксацией/ PG-13.5 Электротехник ET054790

Пост управления ПКУ-15-21.111-54У2 (КЕ141/2(1з+1р) красная, гриб с фиксацией + PG-13,5) от бренда Электротехник предназначен для аварийной остановки оборудования через однокнопочную команду с механической фиксацией. Устройство совместимо с сетями переменного тока до 660 В и применяется на промышленном оборудовании, где требуется надёжная и защищённая точка экстренного отключения.

Назначение и область применения

Пост управления ПКУ-15-21.111-54У2 используется исключительно для аварийной остановки - когда необходимо немедленно отключить питание оборудования. Его основная задача: обеспечить быстрый и надёжный сигнал остановки даже в условиях вибраций, запылённости или повышенной влажности. Подходит для установки на станках, конвейерах, насосных станциях, прессах и других устройствах, требующих соответствия требованиям безопасности труда.

Технические характеристики

• Тип изделия: кнопочный пост управления
• Род тока: переменный (AC), до 660 В / постоянный (DC), до 440 В
• Номинальный ток: 10 А
• Количество кнопок: одна грибовидная с фиксацией
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C и относительной влажности до 80%
• Материал корпуса: металл
• Конструкция корпуса: накладной, монтируется на поверхность
• Способ монтажа: на монтажную плату
• Герметизация: резиновая прокладка между крышкой и корпусом + сальник PG-13,5 для ввода кабеля
• Цвет корпуса: серый
• Индикация: отсутствует
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления ПКУ-15-21.111-54У2 монтируется на металлическую или прочную пластиковую монтажную плиту толщиной до 6 мм. Для подключения используются кабели с внешним диаметром до 13,5 мм - благодаря сальнику PG-13,5 он плотно фиксируется и предотвращает попадание влаги внутрь. Монтаж выполняется болтами через отверстия в корпусе. Перед установкой проверьте, что место монтажа доступно для оперативного воздействия в случае аварии - кнопка должна быть легко достижима без препятствий.

Безопасность и стандарты

Пост управления ПКУ-15-21.111-54У2 соответствует требованиям ТУ 3428-013-59826184-2016 и проектировался с учётом принципов безопасного управления промышленным оборудованием. Грибовидная кнопка выполнена в красном цвете - стандартный знак аварийной остановки согласно ГОСТ Р 51330.10–99. Фиксация после нажатия предотвращает случайное восстановление работы до ручного сброса. Комплектующие соответствуют европейским стандартам качества сборки.

Преимущества

• Фиксированная грибовидная кнопка - гарантированное сохранение сигнала “стоп” до ручного сброса
• Защита IP54 - выдерживает пыль и брызги воды, подходит для цехов с высокой запылённостью
• Сальник PG-13,5 и резиновая прокладка обеспечивают герметичность без дополнительных уплотнений
• Металлический корпус повышает механическую прочность и долговечность
• Компоненты соответствуют евростандартам - совместимы с большинством европейских систем управления
• Индивидуальная упаковка снижает риск повреждения при транспортировке

Ограничения применения

• Не предназначен для управления силовыми цепями - только для цепей управления (до 10 А)
• Не имеет световой индикации - нельзя использовать там, где требуется визуальное подтверждение состояния
• Не рассчитан на погружение в жидкости - IP54 не обеспечивает защиту от струй или длительного контакта с водой
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Требуется ручной сброс - автоматического возобновления работы нет

Примеры использования

• Аварийная остановка станка ЧПУ при заклинивании детали
• Выключение конвейера при попадании предмета в движущиеся части
• Остановка насосной группы при утечке или перегреве
• Экстренное отключение сварочного аппарата при опасности для оператора

Практические советы

• Выбирайте место установки так, чтобы кнопка была видна и доступна из любой точки рабочего участка - минимум один человек должен иметь свободный доступ к ней без препятствий
• При прокладке кабеля используйте провода с жилами не менее 1,5 мм2 - для тока 10 А этого достаточно
• Проверяйте целостность сальника PG-13,5 перед первым запуском - трещины или деформации снижают степень защиты
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и нарушить герметичность
• При необходимости замены кнопки - заказывайте оригинальные запчасти от Электротехник, совместимые с моделью ПКУ-15-21.111-54У2
