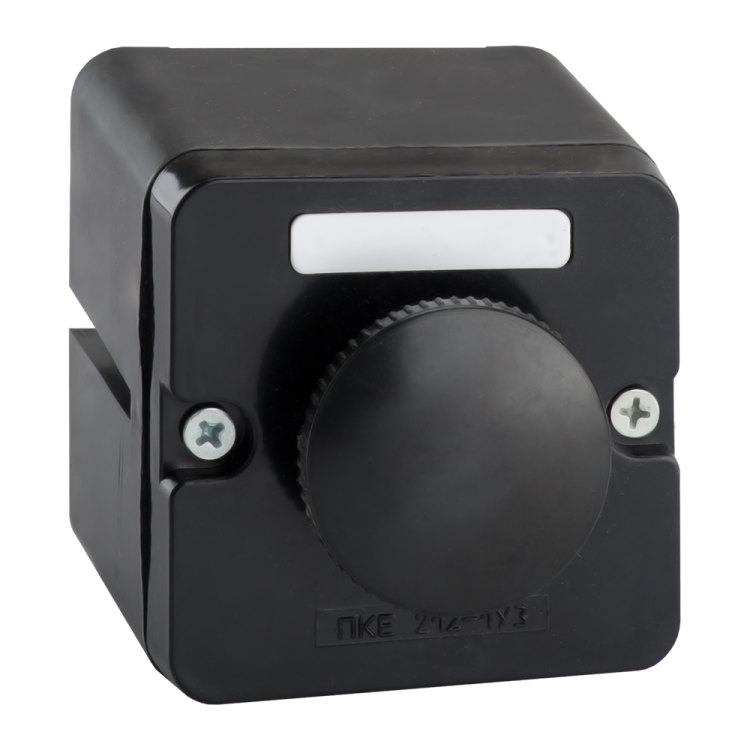

Пост кнопочный ПКЕ 222-1-У2-IP54 (черный гриб) | 150755 КЭАЗ

Пост кнопочный ПКЕ 222-1-У2-IP54 (черный гриб) от КЭАЗ предназначен для ручного управления оборудованием и аварийной остановки в условиях повышенной запыленности и влажности. Этот пост используется там, где требуется надежная и легко доступная кнопка экстренной остановки - например, на станках, конвейерах или в цехах с жесткими условиями эксплуатации.

Назначение и область применения

Пост кнопочный ПКЕ 222-1-У2-IP54 (черный гриб) применяется для включения и отключения электрических цепей через одну пару контактов. Он специально создан для аварийной остановки оборудования - при нажатии на грибовидный толкатель цепь размыкается, что немедленно прекращает работу машины. Подходит для установки на пультах управления, стендах, технологических линиях и других местах, где нужна быстрая реакция оператора.

Технические характеристики

• Номинальное напряжение питания: 110–600 В - работает в сетях переменного и постоянного тока
• Коммутируемый ток: 1 А - подходит для слаботочных управляющих цепей, не для силовой нагрузки
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для большинства цехов) и брызг воды из любого направления
• Количество контактов: 1 нормально замкнутый (НЗ) и 1 нормально открытый (НО) - позволяет реализовать базовые схемы управления
• Тип толкателя: грибовидный - удобен для быстрого нажатия даже в перчатках
• Цвет корпуса: чёрный - контрастный, хорошо виден в рабочей зоне
• Размеры: 74×74×72 мм - компактный, занимает мало места
• Климатическое исполнение: У2 - рассчитан на умеренный климат с температурой от −25C до +40C
• Материал корпуса: пластик - легкий, устойчив к химическим воздействиям, не проводит ток
• Способ монтажа: монтажная плата - крепится болтами через отверстия в основании
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ 222-1-У2-IP54 (черный гриб) монтируется на металлическую или деревянную панель толщиной до 6 мм. Для фиксации используются два болта M4, которые проходят через отверстия в нижней части корпуса. Габариты посадочного места - 74×74 мм. Обязательно проверьте, чтобы поверхность была ровной, иначе возможен перекос и повреждение герметизации. Монтажная плата должна обеспечивать достаточную механическую прочность - пост не предназначен для крепления на тонких или гибких поверхностях.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008 и имеет степень защиты IP54, что делает его безопасным для использования в помещениях с пылью, влагой и масляными брызгами. Однако он не является взрывозащищённым и не предназначен для работы во взрывоопасных зонах. Применение вне указанных условий может привести к выходу из строя или возникновению опасности.

Преимущества

• Грибовидный толкатель легко нажимается одной рукой, даже в перчатках - важное преимущество при аварийной ситуации
• Наличие двух типов контактов (НО и НЗ) даёт гибкость в построении схем управления
• Пластиковый корпус не требует заземления и исключает риск поражения током при случайном касании
• Высокая степень защиты IP54 снижает вероятность отказа в условиях цехового загрязнения
• Компактные размеры позволяют устанавливать несколько постов на ограниченной площади

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 1 А ограничивает применение только управляющими сигналами
• Не подходит для установки в средах с постоянным погружением в воду или сильным струйным орошением - IP54 не гарантирует защиту от прямых потоков воды
• Не имеет световой индикации - нельзя использовать там, где необходимо визуальное подтверждение состояния кнопки
• Не имеет механизма фиксации в нажатом состоянии - после отпускания толкатель автоматически возвращается в исходное положение
• Не совместим с системами, требующими ключевой или шифрованной активации - здесь только обычная кнопка

Примеры использования

• Аварийная остановка станка ЧПУ - кнопка расположена рядом с оператором для быстрого реагирования
• Контрольная точка на конвейере - остановка при попадании предмета в зону движения
• Пульт управления насосной станцией - управление включением/выключением в случае утечки
• Линия сборки с несколькими рабочими местами - каждый участок имеет свою кнопку экстренного отключения

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия - внешний диаметр корпуса 74 мм, а отверстия под болты находятся на расстоянии около 60 мм друг от друга
• При использовании в условиях частой влажности рекомендуется периодически осматривать уплотнения вокруг толкателя - они могут со временем терять эластичность
• Не используйте этот пост вместо рубильника или предохранителя - он лишь передаёт команду, не защищает от перегрузок
• При необходимости замены контактов - обращайтесь к специализированным сервисам; сам пост не предусматривает пользовательского обслуживания
• Пост кнопочный ПКЕ 222-1-У2-IP54 (черный гриб) от КЭАЗ часто заменяет аналоги других производителей - сверьте габариты и контактную группу при замене
