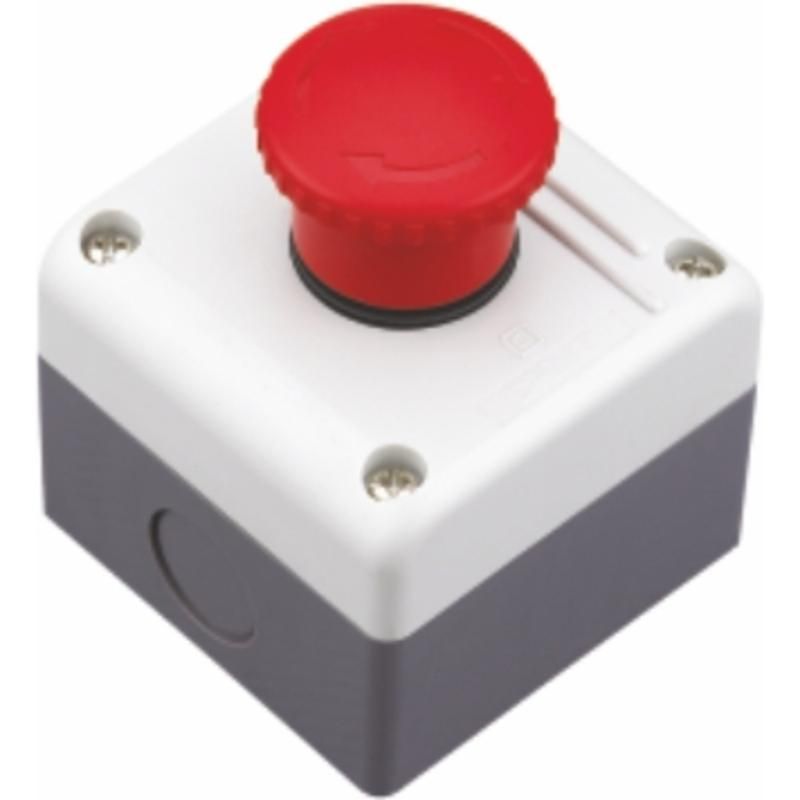

Кнопочный пост NPH1-1009,1НЗ (R) | 587060 CHINT

Кнопочный пост NPH1-1009 от CHINT - это компактный аварийный выключатель с одной грибовидной кнопкой и одним нормально замкнутым контактом. Он предназначен для быстрой остановки оборудования в экстренных ситуациях и устанавливается на пультах управления, станках и конвейерах. Артикул 587060 соответствует серии NP2.

Назначение и область применения

Кнопочный пост NPH1-1009 используется исключительно для аварийной остановки оборудования. Когда оператор нажимает на грибовидную кнопку, цепь размыкается, и оборудование немедленно прекращает работу. Это важно для обеспечения безопасности персонала при возникновении опасных ситуаций - например, застревание детали, утечка жидкости или риск травмы.

Подходит для установки на станках, конвейерах, насосных системах, прессах и других устройствах, где требуется надёжный и легко доступный способ остановки.

Технические характеристики

• Количество кнопок: одна грибовидная (для аварийного отключения)
• Количество контактов: один нормально замкнутый (НЗ) - при обычном состоянии цепь замкнута, при нажатии - разрывается
• Номинальное напряжение: до 250 В переменного тока
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды и брызг
• Материал корпуса: пластик - легкий, устойчивый к механическому воздействию, но не рассчитан на агрессивные среды
• Количество постов: один - устройство одиночное, не имеет модульного расширения

Совместимость и монтаж

Кнопочный пост NPH1-1009 монтируется в панели или щите через круглое отверстие диаметром 22 мм. Кабель подводится к клеммам с зажимами под провода сечением до 2,5 мм2. Для фиксации используется резьбовая гайка на штоке кнопки - после затяжки пост плотно закрепляется, предотвращая случайное смещение.

Не требует внешнего питания - работает как пассивный коммутирующий элемент в цепях управления. Подключается последовательно в цепь питания или управления исполнительным механизмом.

Безопасность и стандарты

Устройство соответствует требованиям к аварийным выключателям согласно ГОСТ Р МЭК 60947-5-1. Нормально замкнутый контакт гарантирует безопасное состояние: даже при обрыве провода или отказе системы, цепь остаётся разомкнутой, что исключает самопроизвольный запуск оборудования.

Преимущества

• Грибовидная форма кнопки позволяет быстро нажать её даже в перчатках или при спешке
• Один контакт - минимализм, который снижает вероятность ошибки при подключении
• Пластиковый корпус устойчив к коррозии и не проводит ток, повышая безопасность
• Простая конструкция - мало деталей, значит, меньше точек выхода из строя

Ограничения применения

• Защита IP40 не допускает использование во влажных помещениях, на улице или там, где возможны брызги воды
• Не подходит для частого ручного управления - предназначен только для аварийных ситуаций
• Отсутствие световой индикации - невозможно визуально определить, была ли кнопка нажата
• Нет функции блокировки ключом - нельзя заблокировать в положении “выкл” для обслуживания

Примеры использования

• На металлообрабатывающем станке - кнопка расположена рядом с рабочей зоной, чтобы оператор мог сразу остановить машину при защемлении
• На конвейере в пищевой промышленности - при попадании постороннего предмета или человека в зону движения
• В системе подачи воздуха - для экстренного отключения компрессора при утечке давления

Практические советы

• Выбирайте место установки так, чтобы кнопка была видна и доступна без препятствий - не защищайте её экранами или кожухами
• Используйте только провода с подходящим сечением - превышение может вызвать нагрев и повреждение клемм
• Проверяйте целостность контакта перед вводом в эксплуатацию: при нажатии кнопки цепь должна разрываться, а при отпускании - восстанавливаться
• NPH1-1009 - это часть серии NP2; другие модели этой серии имеют аналогичные размеры и крепление, поэтому можно менять посты без изменения монтажа
• Не используйте этот пост вместо основного выключателя - он не рассчитан на регулярное включение/выключение нагрузки
