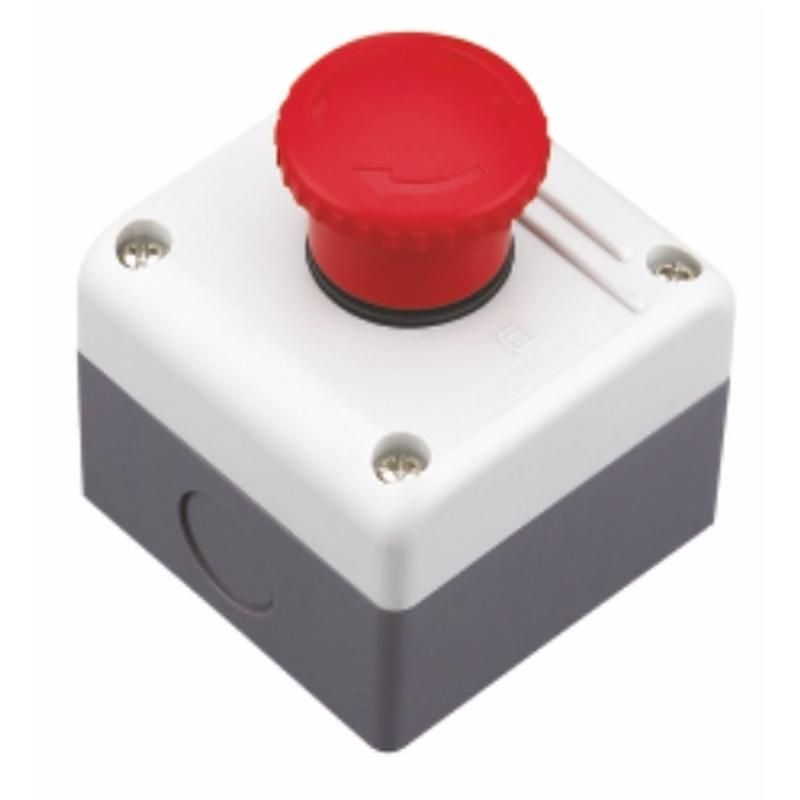

Кнопочный пост NPH1-1001,1НО (R) | 587066 CHINT

Кнопочный пост CHINT NPH1-1001 - это простой и надёжный элемент управления для аварийной остановки оборудования. Он предназначен для установки на пультах и щитах, где требуется быстрое отключение цепи одним нажатием. Артикул 587066 соответствует серии NP2 и используется там, где важна простота, а не сложная функциональность.

Назначение и область применения

Кнопочный пост NPH1-1001 применяется исключительно для аварийной остановки. Его используют в системах управления станками, конвейерами, насосами и другим промышленным оборудованием, где необходимо немедленно прекратить работу при возникновении опасности. Кнопка активирует один нормально открытый контакт - при нажатии замыкается цепь, что обычно запускает реле или контактор для отключения питания.

Технические характеристики

• Функция: аварийная остановка
• Количество кнопок: одна
• Количество нормально открытых (НО) контактов: один
• Номинальное напряжение: до 250 В переменного тока
• Степень защиты IP40: защищён от предметов больше 1 мм, но не от воды и пыли
• Материал корпуса: пластик
• Количество постов: один
• Грибовидная кнопка отсутствует - кнопка плоская, не выступает

Совместимость и монтаж

Кнопочный пост NPH1-1001 устанавливается в стандартную прямоугольную нишу 22×22 мм, типичную для панельных устройств серии NP2. Для подключения используются два зажима под провода сечением до 2,5 мм2. Монтаж осуществляется через фиксирующие защёлки - достаточно вставить пост в отверстие и повернуть на 90°, чтобы он зафиксировался. Подходящие кабели - медные, одножильные или многожильные, без изоляционных колец.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для кнопочных аппаратов. Однако степень защиты IP40 делает его непригодным для влажных сред, наружной установки или мест с высоким уровнем пыли. Применяйте только внутри закрытых щитов или пультов.

Преимущества

• Простая конструкция - минимум деталей, высокая надёжность
• Интеграция в серию NP2 - совместим со всеми компонентами этой линейки
• Лёгкий монтаж благодаря защёлочному креплению
• Поддерживает рабочее напряжение до 250 В - достаточное для большинства промышленных цепей управления

Ограничения применения

• Не предназначена для аварийных остановок на открытом воздухе - IP40 не обеспечивает защиту от влаги
• Отсутствие грибовидной кнопки снижает удобство экстренного нажатия в условиях ограниченного доступа
• Нет световой индикации - невозможно визуально определить состояние кнопки
• Не подходит для частого ручного управления - только для аварийного отключения

Примеры использования

• На станках ЧПУ - кнопка рядом с операционной панелью для быстрого отключения при заклинивании
• На конвейерах - установленная на боковой стенке щита для остановки при попадании посторонних предметов
• В системах подачи материалов - встроена в пульт оператора для экстренной остановки при утечке или перегреве

Практические советы

• Выбирайте этот пост только когда нужна именно аварийная остановка, а не управление процессом
• Учитывайте посадочные размеры - отверстие должно быть точно 22×22 мм, иначе пост не зафиксируется
• Не используйте в помещениях с повышенной влажностью, даже если щит герметичен - IP40 недостаточно
• Для более безопасного решения рассмотрите модели с грибовидными кнопками и IP65, если есть риск случайного задевания или воздействия жидкости
• Проверьте соответствие контактов вашей схеме - один НО контакт требует правильного подключения к катушке реле или контактора
