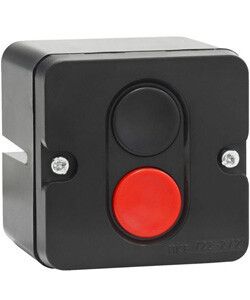

Пост управления ПКЕ 212-2 У3 10А 660В 2 элемента черн. и красн. цилиндр накладной IP40 Электротехник ET519068

Пост управления ПКЕ 212-2 У3 от бренда Электротехник - это компактный накладной кнопочный пост с двумя элементами управления, рассчитанный на работу в сетях до 660 В переменного тока. Подходит для ручного управления оборудованием, в том числе для экстренного отключения. Артикул et519068.

Назначение и область применения

Пост управления ПКЕ 212-2 У3 предназначен для ручного включения и отключения электрических цепей управления. Используется там, где требуется физический контроль работы оборудования: на станках, конвейерах, насосных станциях, системах вентиляции. Каждый из двух постов имеет одну кнопку старта и одну кнопку стопа, что позволяет управлять одним устройством с двух точек. Также пост подходит для аварийного отключения - одна из кнопок выполняет функцию экстренной остановки.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество кнопок: 2 (по одной «пуск» и одной «стоп»)
• Тип толкателя: цилиндрический - черный и красный (красный - обычно используется для стоп-функции)
• Количество контактов: 1 нормально замкнутый (НО), 1 нормально разомкнутый (НР) на каждый пост
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в условиях умеренного климата
• Конструкция корпуса: накладной - монтируется поверх поверхности, не требует углубления
• Материал корпуса: термостойкий пластик
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления ПКЕ 212-2 У3 монтируется на монтажную плату или жесткую поверхность (панель, стену, раму) с помощью крепежных отверстий в основании корпуса. Для установки потребуются болты или винты M4–M5. Диаметр отверстия под кабельный ввод - стандартный для таких постов, рекомендуется использовать герметичные вводы при повышенной запыленности. Монтаж допускается только после отключения питания. Напряжение на контактных зажимах не должно превышать 660 В. Пост совместим с кабелями сечением до 2,5 мм2.

Безопасность и стандарты

Пост управления ПКЕ 212-2 У3 соответствует требованиям ТУ 3428-013-59826184-2016. Конструкция исключает самопроизвольное включение - кнопки имеют механическую фиксацию в положении «стоп». Цветовая маркировка (черный - пуск, красный - стоп) соответствует общепринятому стандарту безопасности. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от брызг и влаги - не применяйте во влажных помещениях без дополнительной защиты.

Преимущества

• Два независимых поста в одном корпусе - удобно для управления с двух мест
• Яркая цветовая сигнализация: красный цилиндр сразу указывает на аварийную кнопку
• Прочная конструкция из ударопрочного пластика
• Механизмы обеспечивают четкое срабатывание даже при длительном использовании
• Не требует внешнего питания - полностью пассивное устройство

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, дождя или мытья - степень защиты IP40 не предполагает защиту от жидкости
• Запрещено применять в средах с агрессивными химическими веществами - пластик корпуса не устойчив к растворителям и маслам
• Не подходит для автоматических систем - только ручное управление
• Не содержит световой индикации - нельзя визуально определить состояние цепи без внешних приборов
• Не рассчитан на частые операции более 60 раз в минуту - возможен перегрев механизмов

Примеры использования

• Управление двигателем конвейера: одна кнопка «пуск» (черная), вторая - «стоп» (красная) на каждом конце линии
• Автоматическая линия сборки: два поста для доступа операторов с противоположных сторон
• Оборудование с риском аварии: экстренная остановка через красную кнопку в случае заклинивания
• Щитовые комнаты: ручной запуск/остановка вентиляторов или насосов

Практические советы

• Перед монтажом проверьте соответствие напряжения сети и номинала поста - 660 В максимум
• Используйте кабели с изоляцией, подходящей для рабочего напряжения
• При установке в пыльных помещениях - дополнительно закрывайте пост защитным кожухом
• Не используйте силу при нажатии - механизмы рассчитаны на легкое давление
• Проверяйте целостность контактов каждые 6 месяцев при интенсивной эксплуатации
• При замене - сохраняйте цветовое оформление: красный всегда - стоп, черный - пуск
