Кнопочный пост NP2-B213, 1НО+1НЗ (R) | 573939 CHINT

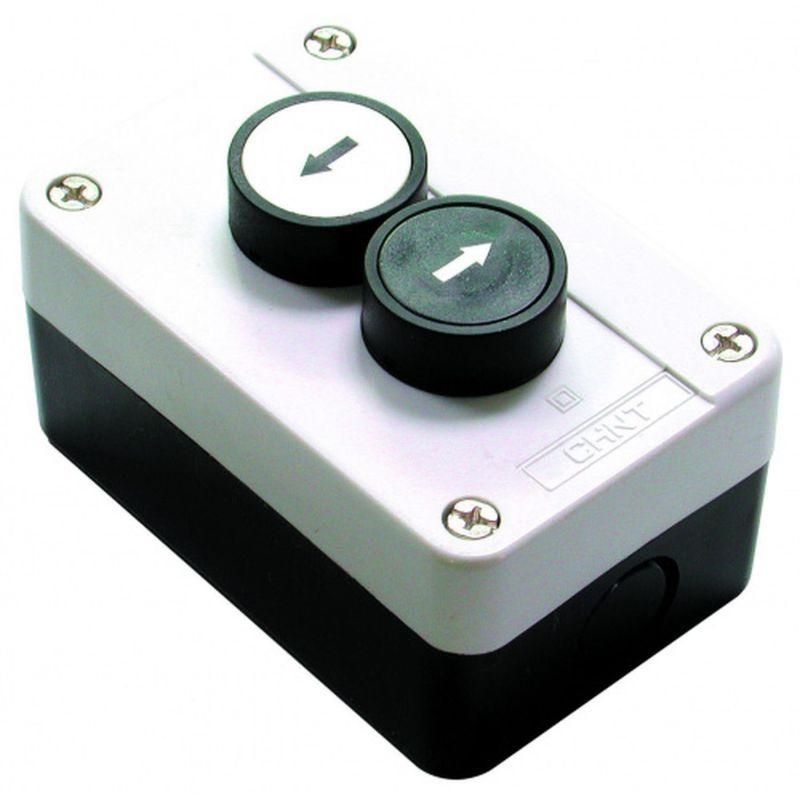

Кнопочный пост CHINT NP2-B213 - компактное устройство управления с двумя кнопками и комбинированными контактами: одна нормально открытая и одна нормально закрытая. Подходит для управления оборудованием в условиях, где не требуется высокая степень защиты от внешних воздействий.

Назначение и область применения

Кнопочный пост CHINT NP2-B213 используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы оборудования. Применяется в системах автоматизации на производстве, в станках, конвейерах, насосных установках и других устройствах, где нужен простой и надёжный способ включения/выключения.

Технические характеристики

• Количество кнопок: 2
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и пыли в значительном количестве
• Материал корпуса: пластик
• Количество постов: 2 - позволяет устанавливать два элемента управления рядом
• Грибовидные кнопки, световые индикаторы и ключевые выключатели отсутствуют

Совместимость и монтаж

Кнопочный пост CHINT NP2-B213 предназначен для монтажа в распределительных щитах или на панелях оборудования. Крепится через стандартные отверстия под болты или шпильки. Для подключения используются клеммы внутри корпуса - провода до 2,5 мм2. Учитывайте, что корпус не герметичен - не применяйте в сырых, пыльных или агрессивных средах без дополнительной защиты.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP40 обеспечивает базовую безопасность при работе в помещениях с контролируемой окружающей средой. Соответствие международным стандартам IEC 60947-5-1 подтверждается сертификацией производителя CHINT.

Преимущества

• Комбинированная схема контактов (НО+НЗ) позволяет реализовать сложную логику управления без дополнительных реле
• Два поста в одном корпусе экономят место на панели
• Простая конструкция снижает риск отказа и упрощает обслуживание
• Пластиковый корпус устойчив к коррозии и не требует специального ухода

Ограничения применения

• Не предназначен для использования во влажных, пыльных или наружных условиях из-за низкой степени защиты IP40
• Не имеет световой индикации - нельзя визуально определить состояние кнопки без внешнего контроля
• Не поддерживает функции аварийной остановки (нет грибовидной кнопки)
• Работает только в пределах температур, допустимых для пластикового корпуса - не рекомендован для экстремальных условий

Примеры использования

• Управление пускателем двигателя: одна кнопка - «Старт» (НО), вторая - «Стоп» (НЗ)
• Переключение режимов работы станка: например, ручной / автоматический режим
• Локальное управление насосом или вентилятором в помещении сухого цеха

Практические советы

• Выбирая кнопочный пост CHINT NP2-B213, проверьте соответствие посадочного отверстия в панели - типовое отверстие подходит под стандартные монтажные рамки
• Используйте этот пост там, где есть возможность дополнительно защитить его от пыли и брызг - например, в закрытом щите с фильтром
• Если вам нужна аварийная остановка или индикация состояния - выбирайте модель с грибовидной кнопкой и лампой
• Подключение контактов: НО замыкается при нажатии, НЗ размыкается - учтите это при составлении схемы управления
