Пост кнопочный ПКЕ 212-2-У3-IP40 | 150748 КЭАЗ

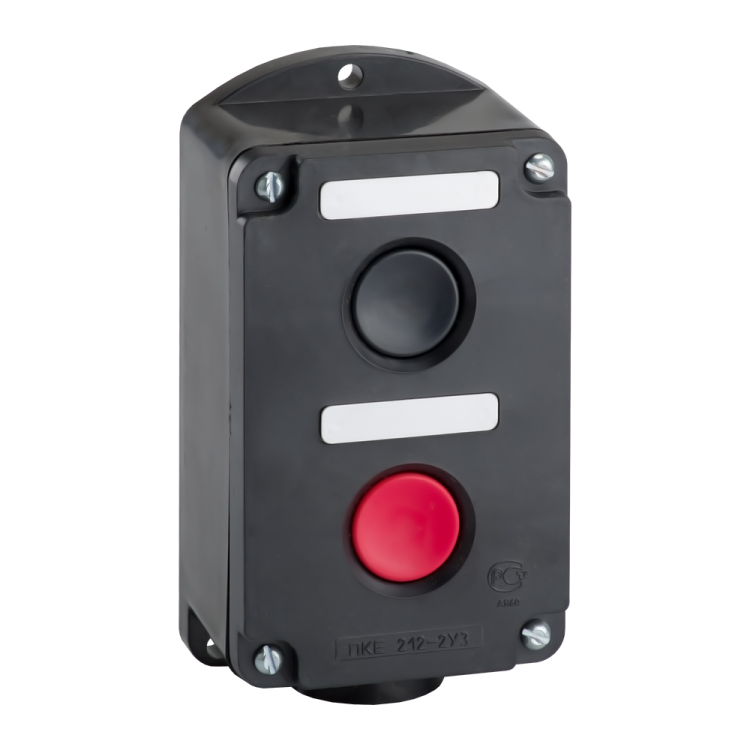

Пост кнопочный ПКЕ 212-2-У3-IP40 от КЭАЗ - компактное устройство для управления электрическими цепями через две независимые кнопки. Подходит для установки на монтажную плату в щитах управления, особенно там, где требуется надежная коммутация слабых токов при напряжении до 660 В.

Назначение и область применения

Пост кнопочный ПКЕ 212-2-У3-IP40 предназначен для ручного управления электрическими цепями управления: запуск, остановка, изменение режима работы оборудования. Применяется в системах автоматизации, на станках, конвейерах, в распределительных щитах. Коммутирует ток до 1 А - подходит для управления реле, контакторами, маломощными нагрузками. Не используется для силовых цепей.

Технические характеристики

• Тип: пост кнопочный с двумя нажимными кнопками
• Номинальное напряжение: 12–660 В переменного тока (50 Гц), до 440 В постоянного тока
• Коммутируемый ток: 1 А
• Контакты: один нормально замкнутый (НО) и один нормально разомкнутый (НЗ)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Климатическое исполнение: У3 - для умеренного климата, в помещениях с контролируемой влажностью
• Материал корпуса: пластик, черного цвета
• Тип толкателя: цилиндрический - стандартный, без фиксации положения
• Способ монтажа: на монтажную плату (через отверстия и крепления на корпусе)
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ 212-2-У3-IP40 монтируется на печатную плату или металлическую основу с отверстиями под крепеж. Диаметр отверстий должен соответствовать габаритам корпуса - перед установкой проверьте размеры по чертежу. Для подключения используйте провода сечением до 1,5 мм2. Оба контакта расположены внутри корпуса - доступ к контактным группам возможен только после демонтажа. Не требует внешнего крепления болтами - достаточно плотной посадки на плату.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Сертифицировано для использования в условиях, исключающих воздействие влаги, осадков и агрессивных сред. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания жидкости - не применяйте во влажных или открытых зонах.

Преимущества

• Две независимые кнопки позволяют реализовать два функциональных действия в одном корпусе
• Компактный размер снижает потребность места в шкафах управления
• Пластиковый корпус устойчив к коррозии и не проводит ток
• Поддерживает широкий диапазон напряжений - совместим с большинством систем управления
• Производится КЭАЗ - известный российский производитель с длительным сроком службы изделий серии ПКЕ

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в местах с риском брызг воды - степень защиты IP40 недостаточна
• Коммутируемый ток ограничен 1 А - нельзя использовать для прямого управления двигателями, нагревателями или мощными нагрузками
• Отсутствуют световые индикаторы и механическая фиксация - невозможно визуально определить состояние кнопки без внешней индикации
• Не имеет грибовидных кнопок или ключевых выключателей - не подходит для аварийных остановок или контроля доступа

Примеры использования

• Управление пуском/остановкой насоса через реле в щите водоснабжения
• Ручной запуск конвейера в сборочном цеху
• Активация сигнала тревоги через реле в системе безопасности
• Переключение между режимами работы станка (ручной / автоматический)

Практические советы

• При монтаже на плату убедитесь, что отверстия точно совпадают с крепежными элементами ПКЕ 212-2-У3-IP40 - некорректная посадка вызывает люфт и быстрый износ механизма
• Не затягивайте крепеж слишком сильно - пластик корпуса легко деформируется
• Если нужна индикация состояния, подключите внешний светодиод параллельно одной из кнопок
• Для долговечности избегайте частых ударных нажатий - механизм рассчитан на регулярное, но мягкое управление
• Проверяйте соответствие напряжения сети заявленному диапазону - превышение 660 В может повредить контакты
