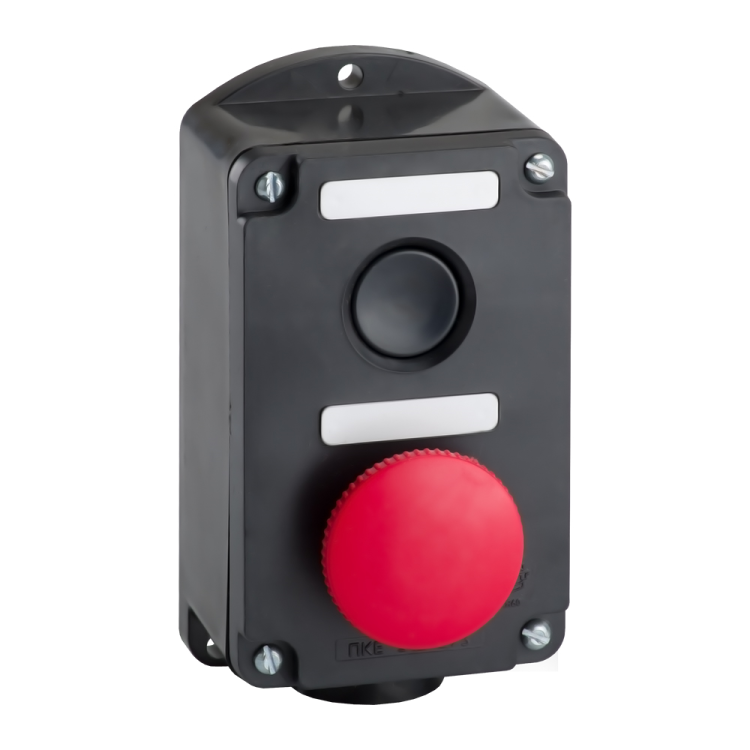

Пост кнопочный ПКЕ 212-2-У3-IP40 (красный гриб) | 150749 КЭАЗ

Пост кнопочный ПКЕ-212-2-У3-IP40 (красный гриб) от КЭАЗ предназначен для аварийной остановки оборудования через механическое нажатие. Этот пост кнопочный используется в системах управления промышленными установками, где требуется быстрое и надёжное отключение питания. Артикул 150749 соответствует сериям ПКЕ и Устройства подачи команд и сигналов.

Назначение и область применения

Пост кнопочный ПКЕ-212-2-У3-IP40 (красный гриб) применяется для экстренного отключения оборудования в случае аварии или опасной ситуации. Он устанавливается там, где нужна немедленная реакция оператора - например, на станках, конвейерах, насосных станциях или вентиляционных системах. Красный цвет гриба соответствует требованиям безопасности для аварийных остановок. Оба поста работают независимо, что позволяет организовать управление с двух точек.

Технические характеристики

• Тип: грибовидная кнопка с одним нажимным элементом
• Количество кнопок: две (два поста на одном корпусе)
• Коммутируемый ток: 1 А
• Номинальное напряжение: до 600 В переменного тока (50–60 Гц) или до 440 В постоянного тока
• Контакты: один нормально замкнутый (НЗ) и один нормально разомкнутый (НО)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в условиях умеренного климата
• Материал корпуса: пластик
• Цвет: красный гриб, черный корпус
• Способ монтажа: на монтажную плату
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ-212-2-У3-IP40 монтируется на монтажную плату - то есть требует предварительно подготовленного отверстия в щите или панели. Диаметр отверстия должен соответствовать размерам корпуса, указанным в техническом чертеже завода-изготовителя. Подключение осуществляется к контактам НЗ и НО через провода сечением до 2,5 мм2. Поскольку устройство не имеет световой индикации, внешний контроль состояния должен обеспечиваться другими средствами системы управления.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Цветовая маркировка (красный гриб) соответствует ГОСТ Р МЭК 60204-1 для аварийных остановок. Степень защиты IP40 исключает доступ крупных сторонних предметов, но не защищает от брызг воды или пыли - поэтому не рекомендуется для открытых площадок или влажных помещений без дополнительной защиты.

Преимущества

• Две кнопки на одном корпусе позволяют управлять одной функцией из двух мест
• Прочная конструкция корпуса из пластика устойчива к механическим воздействиям
• Работает при широком диапазоне напряжений - совместим с большинством систем управления
• Красный гриб легко узнаваем, снижает риск ошибочных действий

Ограничения применения

• Не предназначен для работы во влажных средах - IP40 не обеспечивает защиту от воды
• Не подходит для высоких токов - максимальный коммутируемый ток всего 1 А, нельзя использовать для силовых цепей
• Отсутствие световой индикации требует дополнительных решений для визуального контроля состояния
• Монтаж только на плату - невозможно закрепить на стену или штангу без адаптера

Примеры использования

• Аварийная остановка станка ЧПУ на производстве
• Выключение конвейера при попадании человека в зону движения
• Отключение насосной группы при повышении давления
• Локальный аварийный выключатель на пульте управления технологической линией

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в панели размерам корпуса - несоответствие затруднит монтаж
• Если оборудование находится в месте с возможностью попадания пыли или жидкостей, установите защитный кожух или используйте более защищённые модели (например, IP65)
• При подключении контактов соблюдайте полярность только для цепей постоянного тока; для переменного - порядок не важен
• Не используйте этот пост кнопочный как основной выключатель - он рассчитан только на управление слаботочными цепями
• Проверяйте состояние контактов регулярно - особенно после многократных аварийных срабатываний
